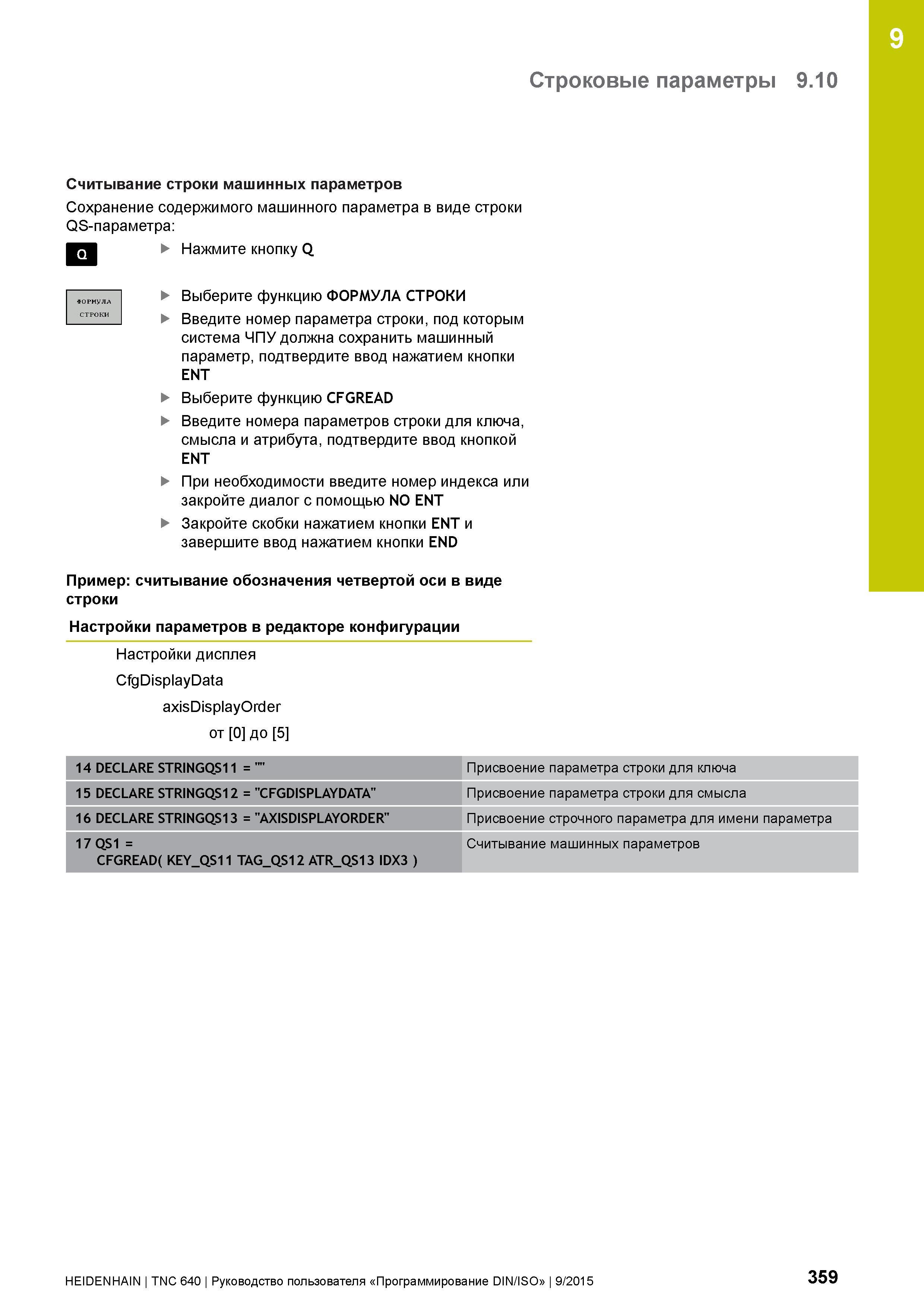

9 Строковые параметры 9.10 Считывание строки машинных параметров Сохранение содержимого машинного параметра в виде строки QS-параметра: Я Нажмите кнопку Q формула СТРОКИ Выберите функцию ФОРМУЛА СТРОКИ Введите номер параметра строки, под которым система ЧПУ должна сохранить машинный параметр, подтвердите ввод нажатием кнопки ENT Выберите функцию CFGREAD Введите номера параметров строки для ключа, смысла и атрибута, подтвердите ввод кнопкой ENT При необходимости введите номер индекса или закройте диалог с помощью NO ENT Закройте скобки нажатием кнопки ENT и завершите ввод нажатием кнопки END Пример: считывание обозначения четвертой оси в виде строки Настройки параметров в редакторе конфигурации Настройки дисплея CfgDisplayData axisDisplayOrder от 0 до 5 14 DECLARE STRINGQS11 = Присвоение параметра строки для ключа 15 DECLARE STRINGQS12 = "CFGDISPLAYDATA" Присвоение параметра строки для смысла 16 DECLARE STRINGQS13 = "AXISDISPLAYORDER" Присвоение строчного параметра для имени параметра 17 QS1 = CFGREAD( KEY_QS11 TAG_QS12 ATR_QS13 IDX3 ) Считывание машинных параметров HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 359
