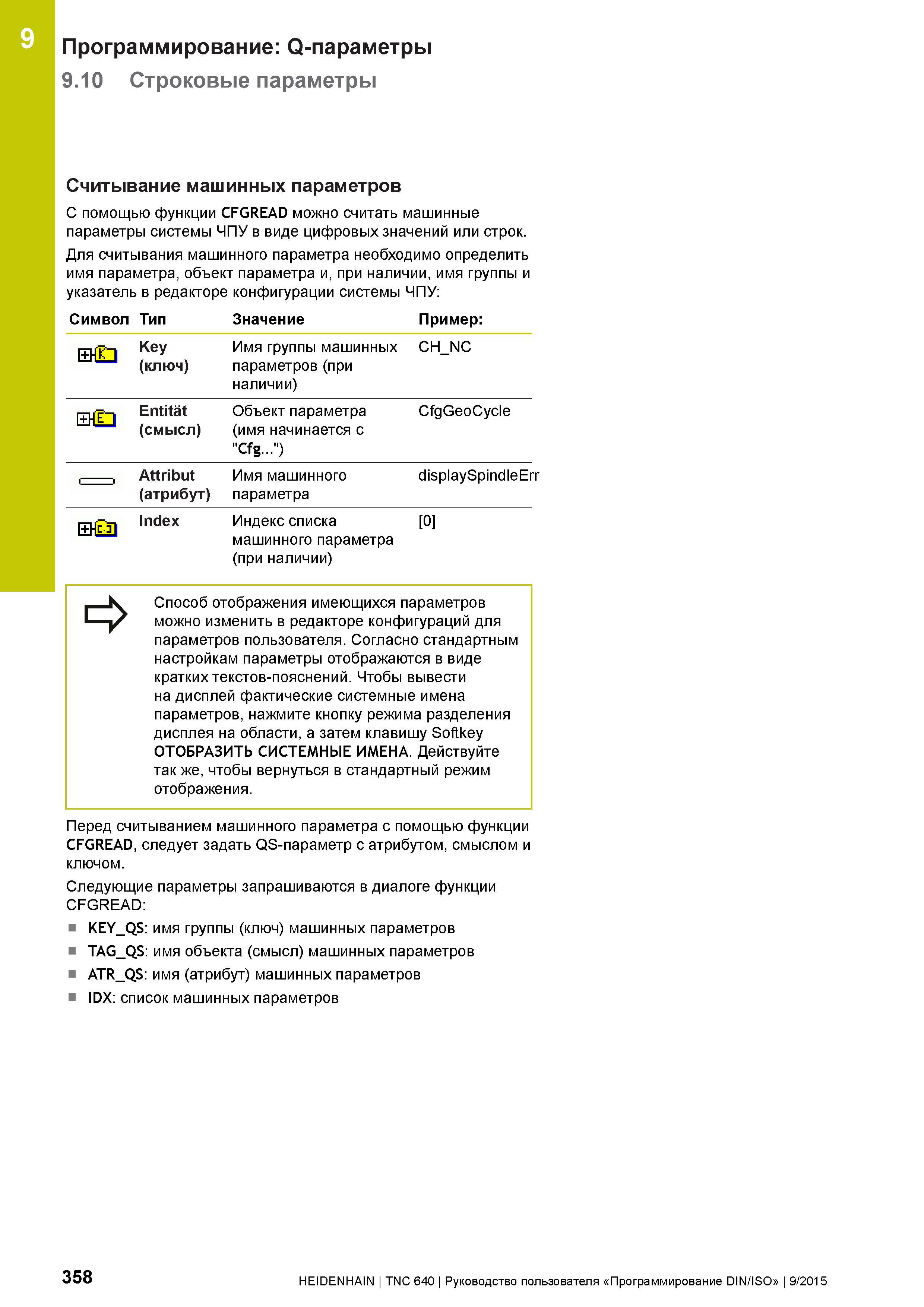

9 Программирование: Q-параметры 9.10 Строковые параметры Считывание машинных параметров С помощью функции CFGREAD можно считать машинные параметры системы ЧПУ в виде цифровых значений или строк. Для считывания машинного параметра необходимо определить имя параметра, объект параметра и, при наличии, имя группы и указатель в редакторе конфигурации системы ЧПУ: Символ Тип Значение Пример: EHD Key (ключ) Имя группы машинных параметров (при наличии) CH_NC EHD Entitat (смысл) Объект параметра (имя начинается с "Cfg...") CfgGeoCycle = Attribut (атрибут) Имя машинного параметра displaySpindleErr Index Индекс списка машинного параметра (при наличии) 0 Способ отображения имеющихся параметров можно изменить в редакторе конфигураций для параметров пользователя. Согласно стандартным настройкам параметры отображаются в виде кратких текстов-пояснений. Чтобы вывести на дисплей фактические системные имена параметров, нажмите кнопку режима разделения дисплея на области, а затем клавишу Softkey ОТОБРАЗИТЬ СИСТЕМНЫЕ ИМЕНА. Действуйте так же, чтобы вернуться в стандартный режим отображения. Перед считыванием машинного параметра с помощью функции CFGREAD, следует задать QS-параметр с атрибутом, смыслом и ключом. Следующие параметры запрашиваются в диалоге функции CFGREAD: KEY_QS: имя группы (ключ) машинных параметров TAG_QS: имя объекта (смысл) машинных параметров ATR_QS: имя (атрибут) машинных параметров IDX: список машинных параметров 358 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
