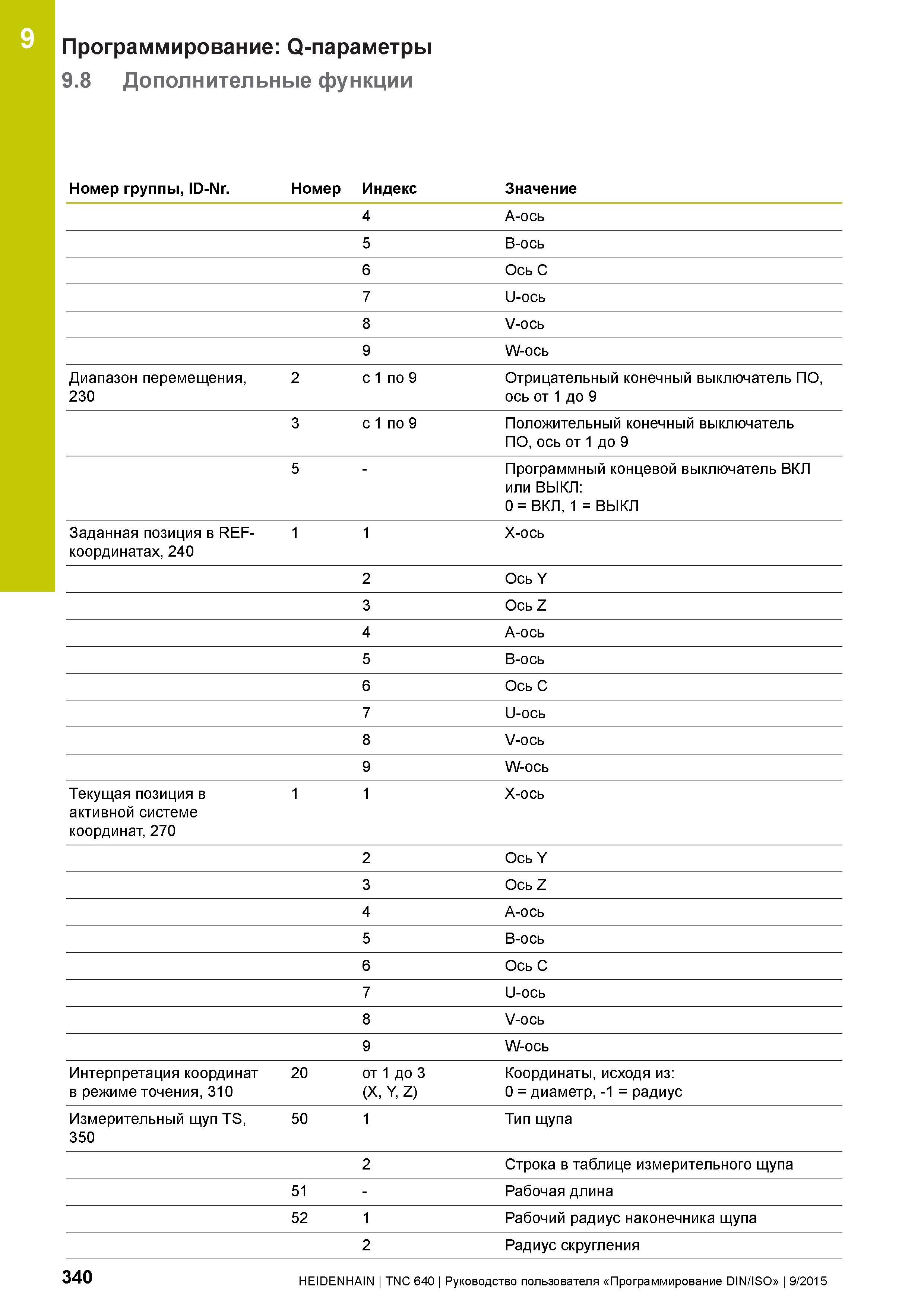

9 Программирование: Q-параметры 9.8 Дополнительные функции Номер группы, ID-Nr. Номер Индекс Значение 4 A-ось 5 B-ось 6 Ось С 7 U-ось 8 V-ось 9 W-ось Диапазон перемещения, 230 2 с 1 по 9 Отрицательный конечный выключатель ПО, ось от 1 до 9 3 с 1 по 9 Положительный конечный выключатель ПО, ось от 1 до 9 5 Программный концевой выключатель ВКЛ или ВЫКЛ: 0 = ВКЛ, 1 = ВЫКЛ Заданная позиция в REF-координатах, 240 1 1 X-ось 2 Ось Y 3 Ось Z 4 A-ось 5 B-ось 6 Ось С 7 U-ось 8 V-ось 9 W-ось Текущая позиция в активной системе координат, 270 1 1 X-ось 2 Ось Y 3 Ось Z 4 A-ось 5 B-ось 6 Ось С 7 U-ось 8 V-ось 9 W-ось Интерпретация координат в режиме точения, 310 20 от 1 до 3 (X, Y, Z) Координаты, исходя из: 0 = диаметр, -1 = радиус Измерительный щуп TS, 350 50 1 Тип щупа 2 Строка в таблице измерительного щупа 51 - Рабочая длина 52 1 Рабочий радиус наконечника щупа 2 Радиус скругления 340 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
