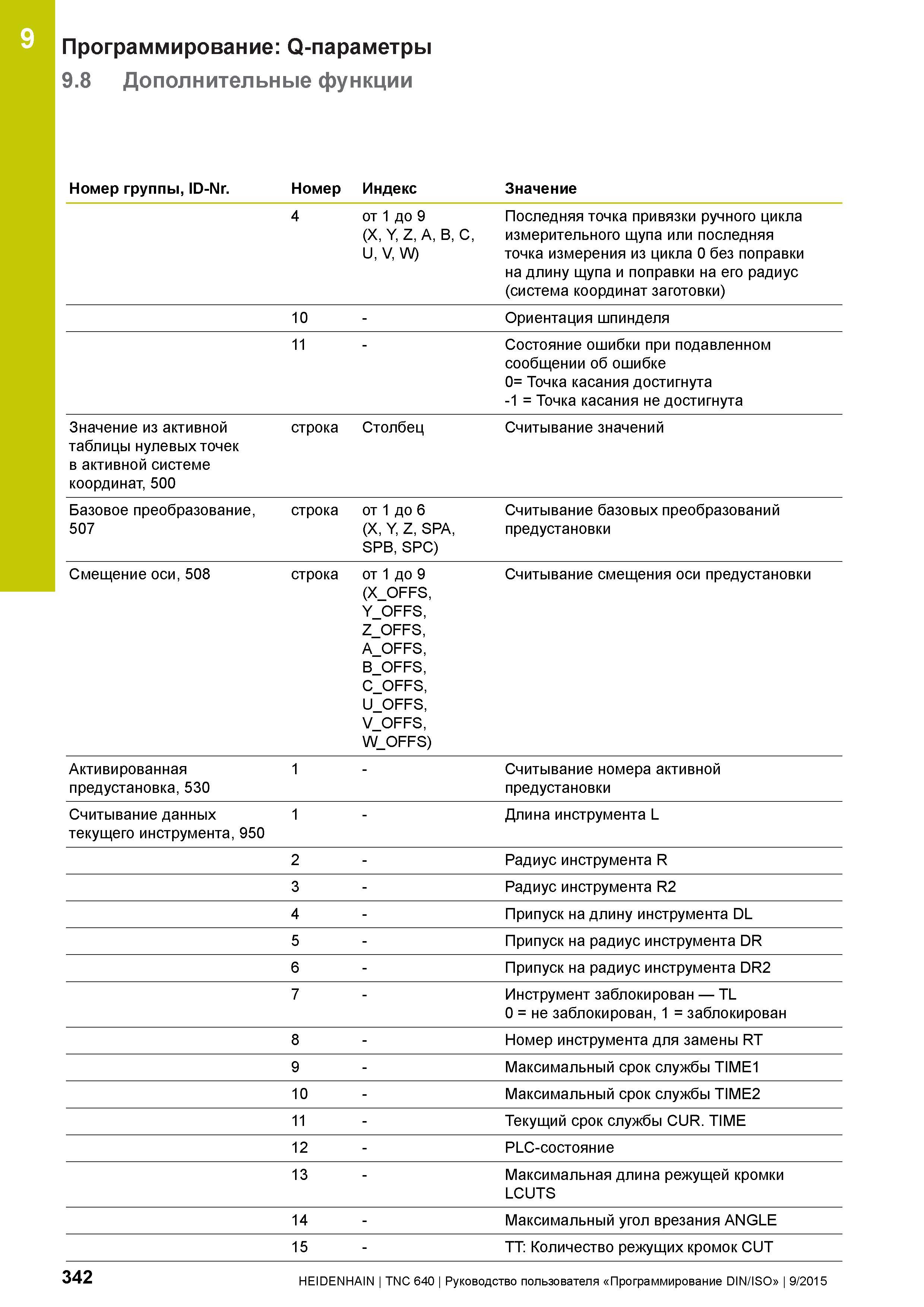

342 Руководство пользователя системы HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр.342

Руководство HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр. 342 0342 Lab2u

9 Программирование: Q-параметры 9.8 Дополнительные функции Номер группы, ID-Nr. Номер Индекс Значение 4 от 1 до 9 (X, Y, Z, A, B, C, U, V, W) Последняя точка привязки ручного цикла измерительного щупа или последняя точка измерения из цикла 0 без поправки на длину щупа и поправки на его радиус (система координат заготовки) 10 - Ориентация шпинделя 11 Состояние ошибки при подавленном сообщении об ошибке 0= Точка касания достигнута -1 = Точка касания не достигнута Значение из активной таблицы нулевых точек в активной системе координат, 500 строка Столбец Считывание значений Базовое преобразование, 507 строка от 1 до 6 (X, Y, Z, SPA, SPB, SPC) Считывание базовых преобразований предустановки Смещение оси, 508 строка от 1 до 9 (X_OFFS, Y_OFFS, Z_OFFS, A_OFFS, B_OFFS, C_OFFS, U_OFFS, V_OFFS, W_OFFS) Считывание смещения оси предустановки Активированная предустановка, 530 1 - Считывание номера активной предустановки Считывание данных текущего инструмента, 950 1 - Длина инструмента L 2 - Радиус инструмента R 3 - Радиус инструмента R2 4 - Припуск на длину инструмента DL 5 - Припуск на радиус инструмента DR 6 - Припуск на радиус инструмента DR2 7 - Инструмент заблокирован TL 0 = не заблокирован,1 = заблокирован 8 - Номер инструмента для замены RT 9 - Максимальный срок службы TIME1 10 - Максимальный срок службы TIME2 11 - Текущий срок службы CUR. TIME 12 - PLC-состояние 13 - Максимальная длина режущей кромки LCUTS 14 - Максимальный угол врезания ANGLE 15 - TT: Количество режущих кромок CUT 342 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
