338 Руководство пользователя системы HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр.338

Руководство HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр. 338 0338 Lab2u

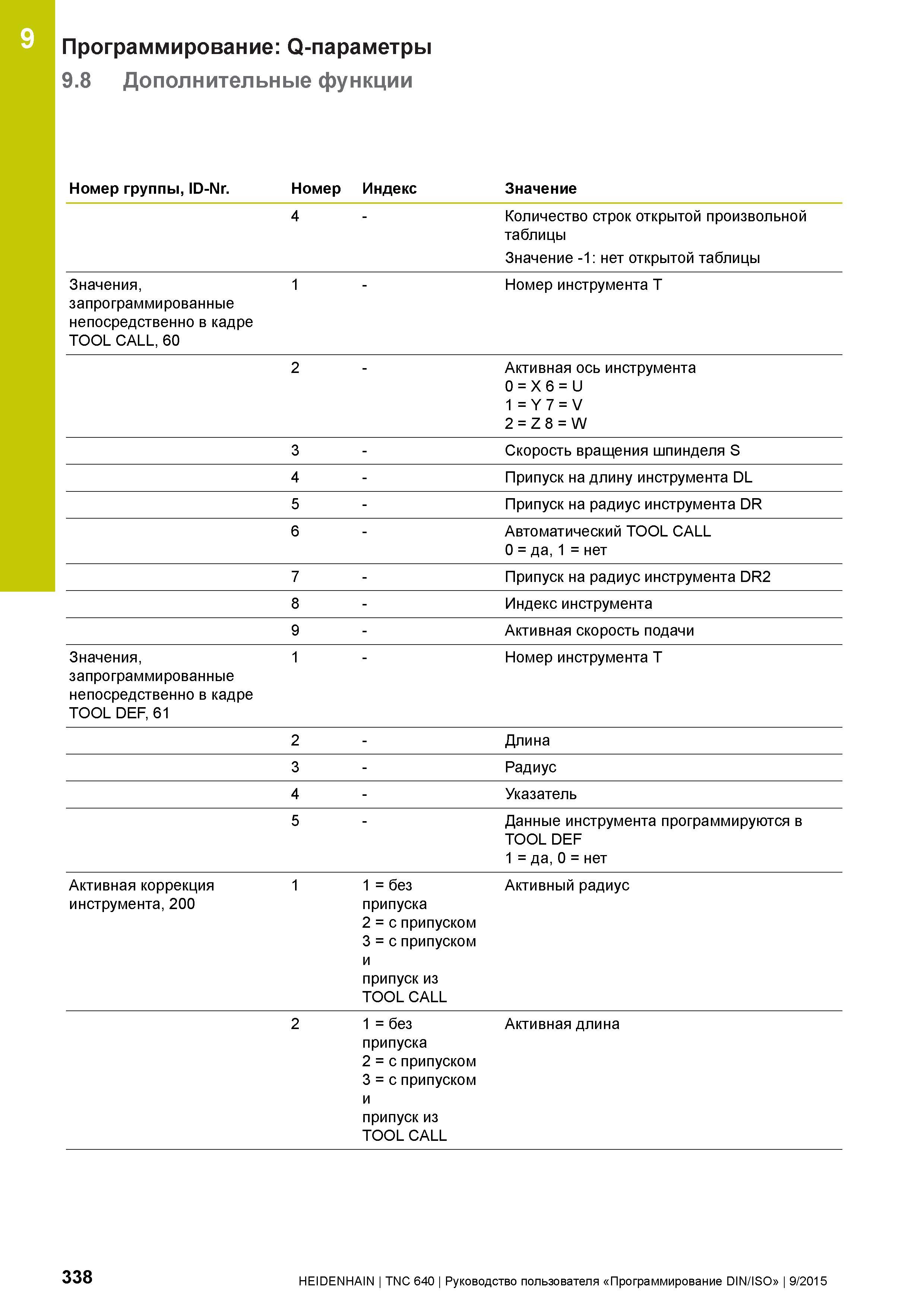

9 Программирование: Q-параметры 9.8 Дополнительные функции Номер группы, ID-Nr. Номер Индекс Значение 4 Количество строк открытой произвольной таблицы Значение -1: нет открытой таблицы Значения, запрограммированные непосредственно в кадре TOOL CALL, 60 1 Номер инструмента T 2 Активная ось инструмента 0 = X 6 = U 1 = Y 7 = V 2 = Z 8 = W 3 - Скорость вращения шпинделя S 4 - Припуск на длину инструмента DL 5 - Припуск на радиус инструмента DR 6 - Автоматический TOOL CALL 0 = да, 1 = нет 7 - Припуск на радиус инструмента DR2 8 - Индекс инструмента 9 - Активная скорость подачи Значения, запрограммированные непосредственно в кадре TOOL DEF, 61 1 Номер инструмента T 2 - Длина 3 - Радиус 4 - Указатель 5 Данные инструмента программируются в TOOL DEF 1 = да, 0 = нет Активная коррекция инструмента, 200 1 1 = без припуска 2 = с припуском 3 = с припуском и припуск из TOOL CALL Активный радиус 2 1 = без припуска 2 = с припуском 3 = с припуском и припуск из TOOL CALL Активная длина 338 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
