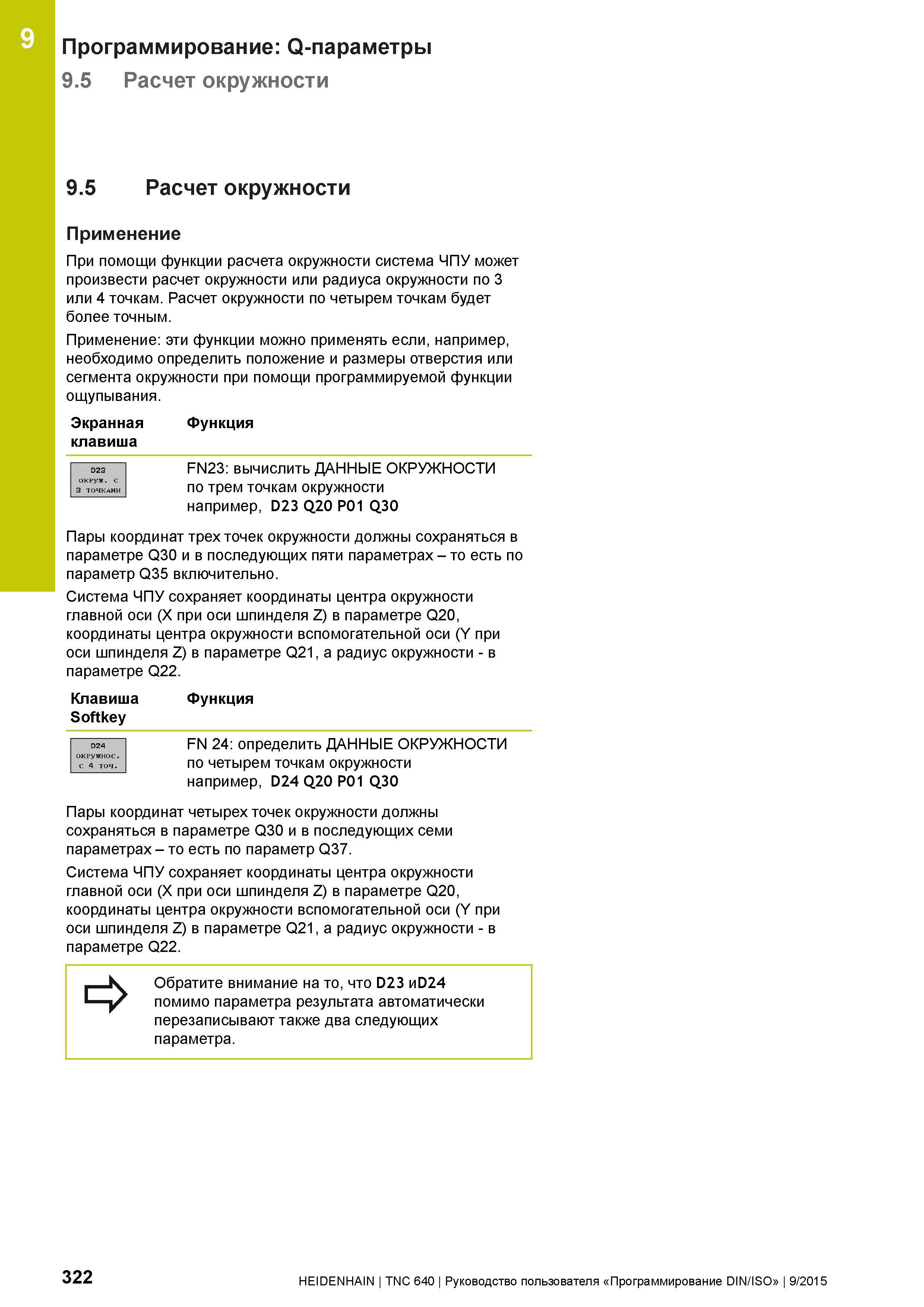

9 Программирование: Q-параметры 9.5 Расчет окружности 9.5 Расчет окружности Применение При помощи функции расчета окружности система ЧПУ может произвести расчет окружности или радиуса окружности по 3 или 4 точкам. Расчет окружности по четырем точкам будет более точным. Применение: эти функции можно применять если, например, необходимо определить положение и размеры отверстия или сегмента окружности при помощи программируемой функции ощупывания. Экранная Функция клавиша FN23: вычислить ДАННЫЕ ОКРУЖНОСТИ по трем точкам окружности например, D23 Q20 P01 Q30 Пары координат трех точек окружности должны сохраняться в параметре Q30 и в последующих пяти параметрах - то есть по параметр Q35 включительно. Система ЧПУ сохраняет координаты центра окружности главной оси (X при оси шпинделя Z) в параметре Q20, координаты центра окружности вспомогательной оси (Y при оси шпинделя Z) в параметре Q21, а радиус окружности - в параметре Q22. Клавиша Функция Softkey FN 24: определить ДАННЫЕ ОКРУЖНОСТИ по четырем точкам окружности например, D24 Q20 P01 Q30 Пары координат четырех точек окружности должны сохраняться в параметре Q30 и в последующих семи параметрах - то есть по параметр Q37. Система ЧПУ сохраняет координаты центра окружности главной оси (X при оси шпинделя Z) в параметре Q20, координаты центра окружности вспомогательной оси (Y при оси шпинделя Z) в параметре Q21, а радиус окружности - в параметре Q22. Обратите внимание на то, что D23 иD24 помимо параметра результата автоматически перезаписывают также два следующих параметра. D24 окружное с 4 точ. D22 окруж. с 3 ТОЧКАМИ 322 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
