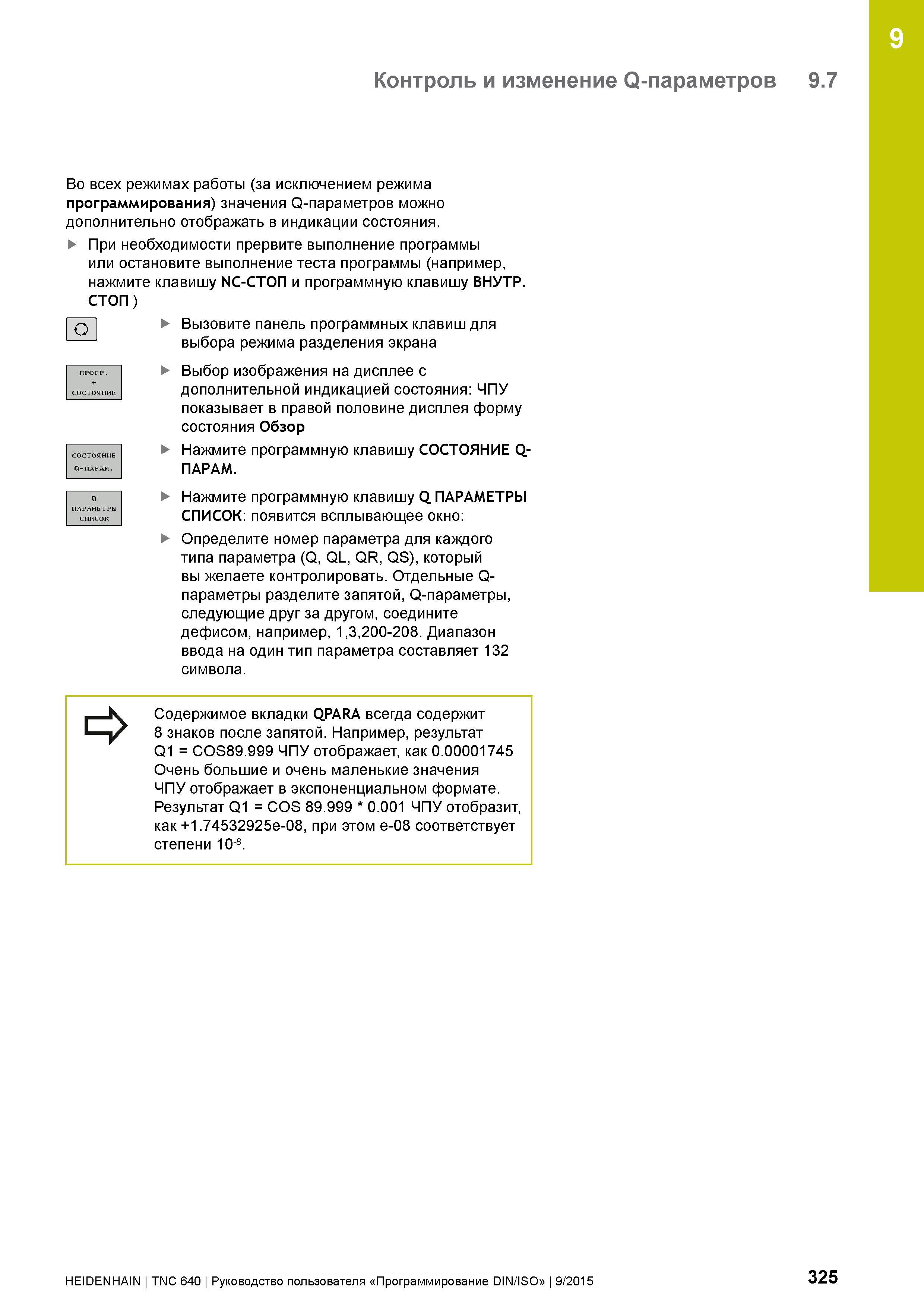

9 Контроль и изменение Q-параметров 9.7 Во всех режимах работы (за исключением режима программирования) значения Q-параметров можно дополнительно отображать в индикации состояния. При необходимости прервите выполнение программы или остановите выполнение теста программы (например, нажмите клавишу NC-СТОП и программную клавишу ВНУТР. Вызовите панель программных клавиш для выбора режима разделения экрана Выбор изображения на дисплее с дополнительной индикацией состояния: ЧПУ показывает в правой половине дисплея форму состояния Обзор Нажмите программную клавишу СОСТОЯНИЕ Q-ПАРАМ. Нажмите программную клавишу Q ПАРАМЕТРЫ СПИСОК: появится всплывающее окно: Определите номер параметра для каждого типа параметра (Q, QL, QR, QS), который вы желаете контролировать. Отдельные Q-параметры разделите запятой, Q-параметры, следующие друг за другом, соедините дефисом, например, 1,3,200-208. Диапазон ввода на один тип параметра составляет 132 символа. Содержимое вкладки QPARA всегда содержит 8 знаков после запятой. Например, результат Q1 = COS89.999 ЧПУ отображает, как 0.00001745 Очень большие и очень маленькие значения ЧПУ отображает в экспоненциальном формате. Результат Q1 = COS 89.999 0.001 ЧПУ отобразит, как +1.74532925e-08, при этом e-08 соответствует степени 10-8. СТОП ) ПРОГР. СОСТОЯНИЕ о HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 325
