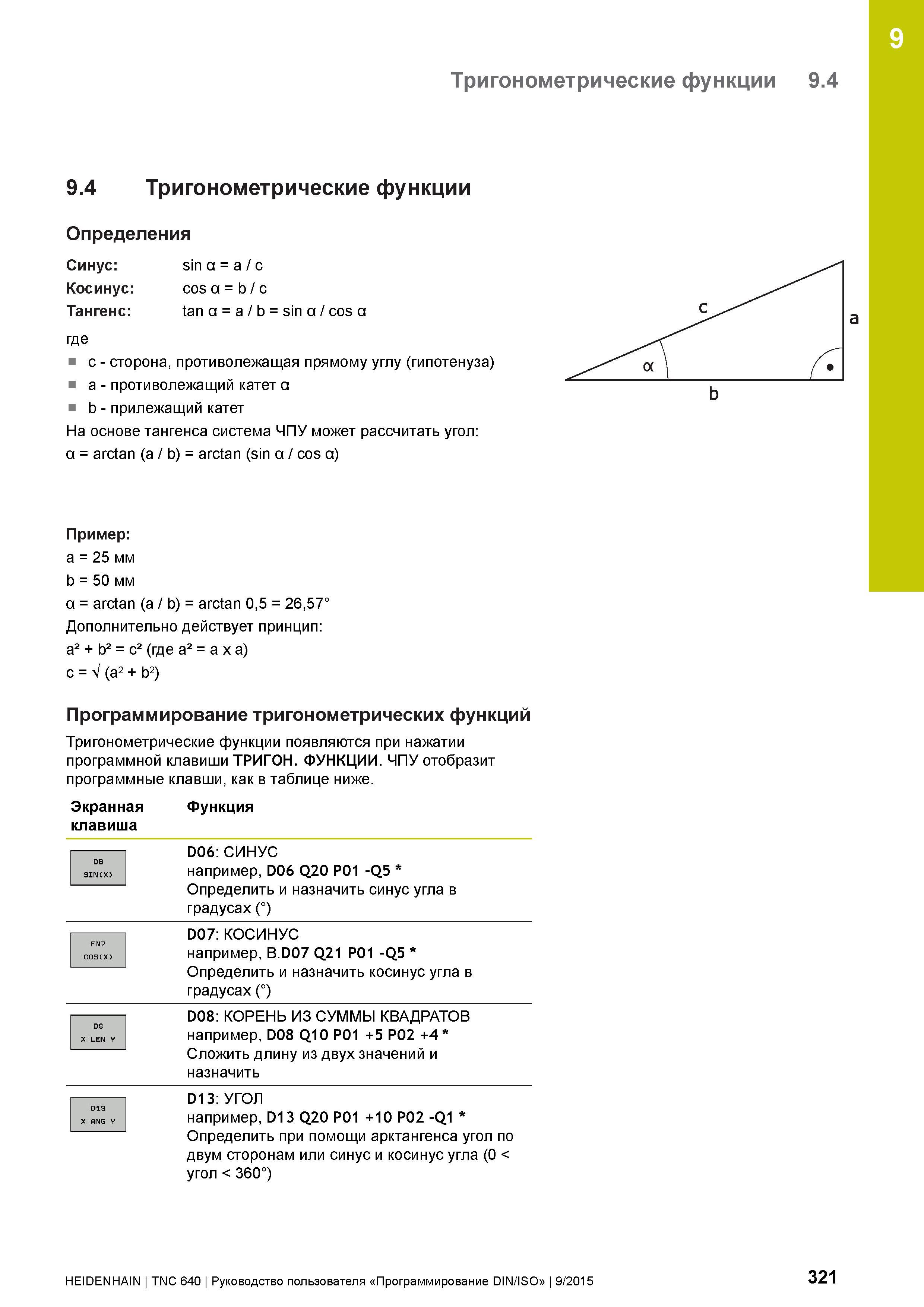

9 Тригонометрические функции 9.4 9.4 Тригонометрические функции Определения Синус: Косинус: Тангенс: где sin а = a / с cos а = b / с tan а = a / b = sin а / cos а с - сторона, противолежащая прямому углу (гипотенуза) a - противолежащий катет а b - прилежащий катет На основе тангенса система ЧПУ может рассчитать угол: а = arctan (a / b) = arctan (sin а / cos а) Пример: a = 25 мм b = 50 мм а = arctan (a / b) = arctan 0,5 = 26,57° Дополнительно действует принцип: a2 + b2 = c2 (где a2 = a x a) c = V (a2 + b2) Программирование тригонометрических функций Тригонометрические функции появляются при нажатии программной клавиши ТРИГОН. ФУНКЦИИ. ЧПУ отобразит программные клавши, как в таблице ниже. Экранная Функция клавиша DE SIN СХ) D06: СИНУС например, D06 Q20 P01 -Q5 Определить и назначить синус угла в градусах (°) FN7 COS СХ) D07: КОСИНУС например, B.D07 Q21 P01 -Q5 Определить и назначить косинус угла в градусах (°) DS X LEN V D08: КОРЕНЬ ИЗ СУММЫ КВАДРАТОВ например, D08 Q10 P01 +5 P02 +4 Сложить длину из двух значений и назначить 13 X A IMG V D13: УГОЛ например, D13 Q20 P01 +10 P02 -Q1 Определить при помощи арктангенса угол по двум сторонам или синус и косинус угла (0 < угол < 360°) HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 321
