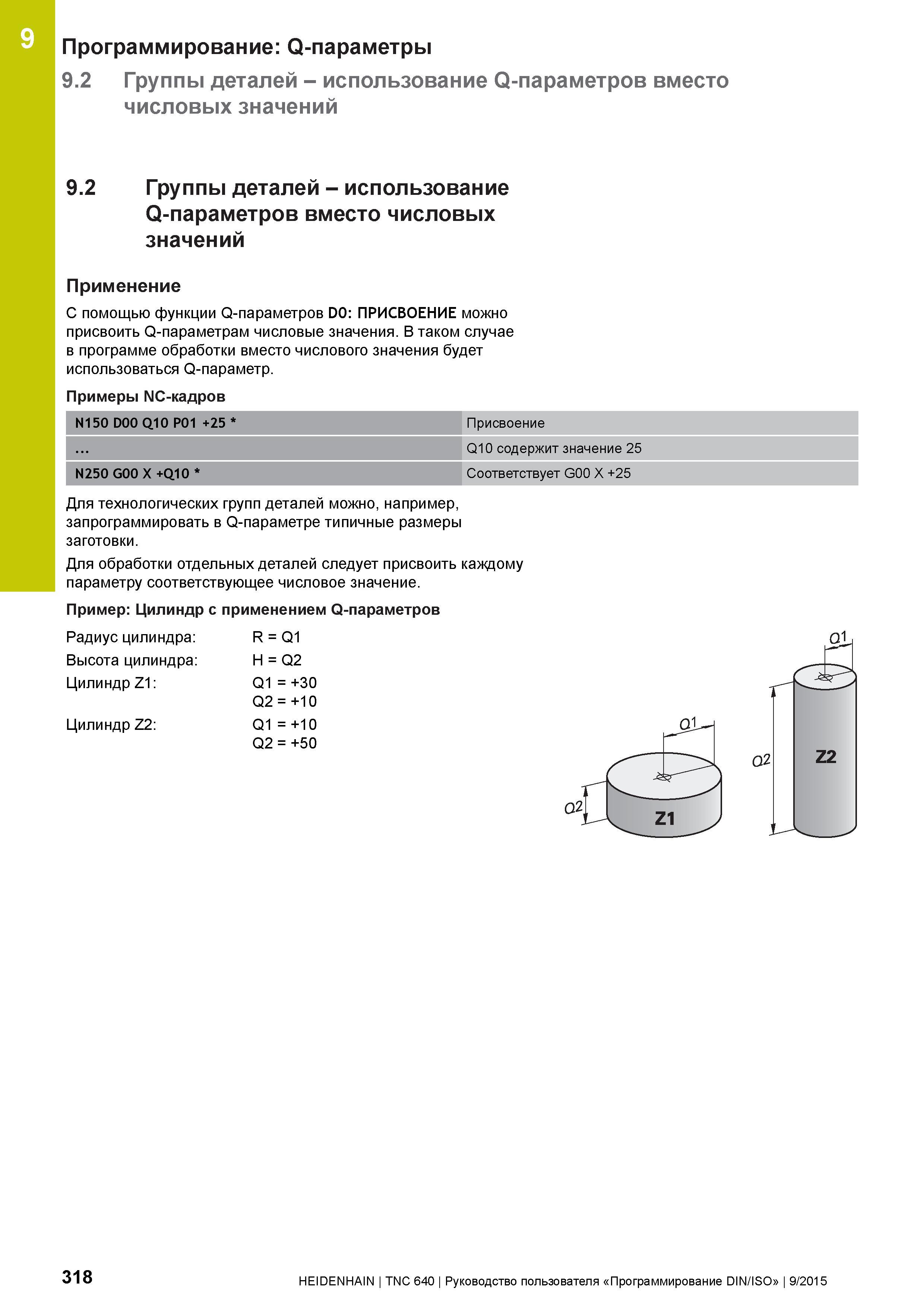

9 Программирование: Q-параметры 9.2 Группы деталей - использование Q-параметров вместо числовых значений 9.2 Группы деталей - использование Q-параметров вместо числовых значений Применение С помощью функции Q-параметров D0: ПРИСВОЕНИЕ можно присвоить Q-параметрам числовые значения. В таком случае в программе обработки вместо числового значения будет использоваться Q-параметр. Примеры NC-кадров N150 D00 Q10 P01 +25 Присвоение Q10 содержит значение 25 N250 G00 X +Q10 Соответствует G00 X +25 Для технологических групп деталей можно, например, запрограммировать в Q-параметре типичные размеры заготовки. Для обработки отдельных деталей следует присвоить каждому параметру соответствующее числовое значение. Пример: Цилиндр с применением Q-параметров Радиус цилиндра: Высота цилиндра: Цилиндр Z1: Цилиндр Z2: R = Q1 H = Q2 Q1 = +30 Q2 = +10 Q1 = +10 Q2 = +50 01 02 Z2 318 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
