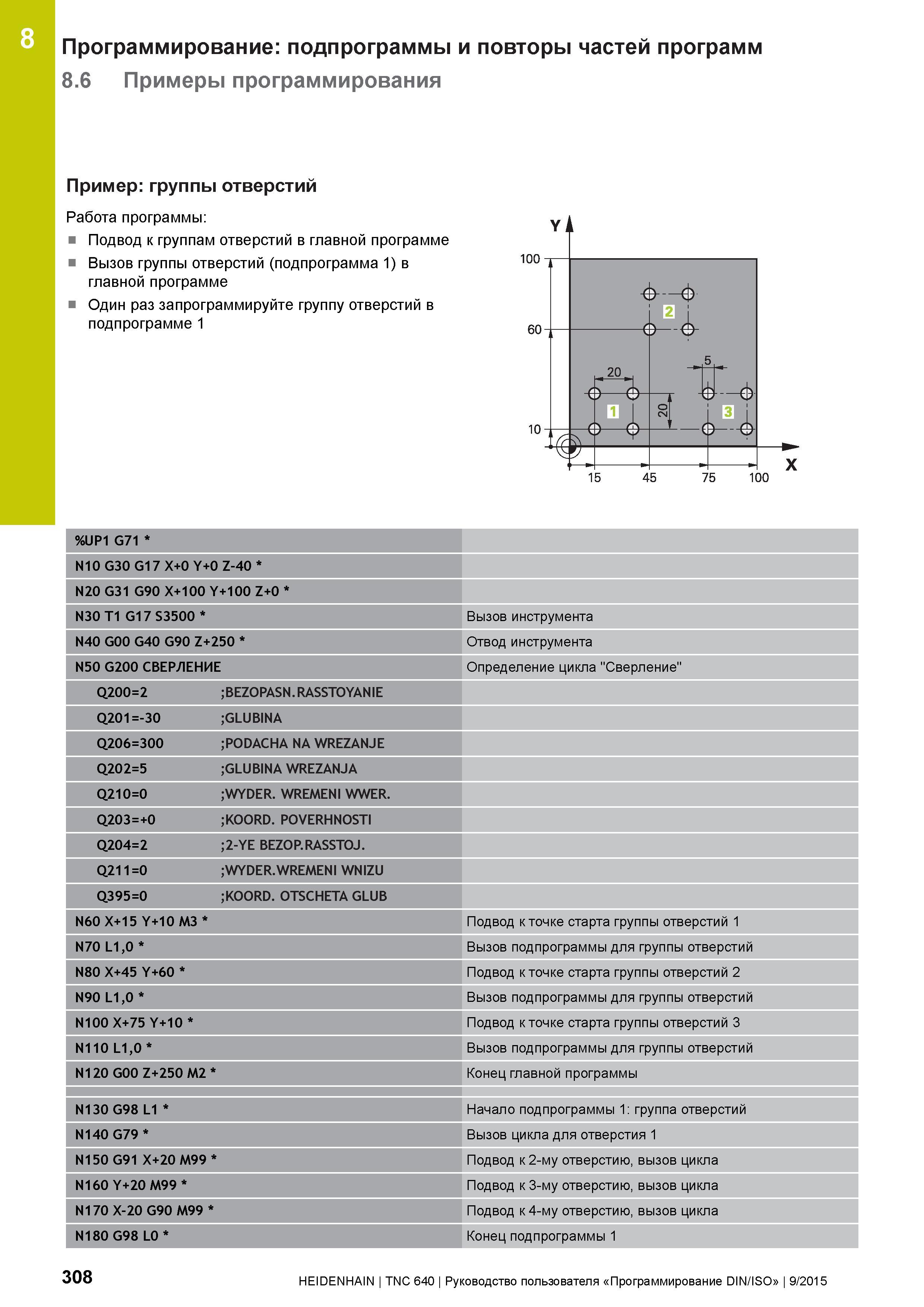

8 Программирование: подпрограммы и повторы частей программ 8.6 Примеры программирования Пример: группы отверстий Работа программы: Подвод к группам отверстий в главной программе Вызов группы отверстий (подпрограмма 1) в главной программе Один раз запрограммируйте группу отверстий в подпрограмме 1 15 45 75 100 %UP1 G71 N10 G30 G17 X+0 Y+0 Z-40 N20 G31 G90 X+100 Y+100 Z+0 N30 T1 G17S3500 Вызов инструмента N40 G00 G40 G90 Z+250 Отвод инструмента N50 G200 СВЕРЛЕНИЕ Определение цикла "Сверление" Q200=2 BEZOPASN.RASSTOYANIE Q201=-30 GLUBINA Q206=300 PODACHA NA WREZANJE Q202=5 GLUBINA WREZANJA Q210=0 WYDER. WREMENI WWER. Q203=+0 KOORD. POVERHNOSTI Q204=2 2-YE BEZOP.RASSTOJ. Q211=0 WYDER.WREMENI WNIZU Q395=0 KOORD. OTSCHETA GLUB N60 X+15 Y+10 M3 Подвод к точке старта группы отверстий 1 N70 L1,0 Вызов подпрограммы для группы отверстий N80 X+45 Y+60 Подвод к точке старта группы отверстий 2 N90 L1,0 Вызов подпрограммы для группы отверстий N100 X+75 Y+10 Подвод к точке старта группы отверстий 3 N110 L1,0 Вызов подпрограммы для группы отверстий N120 G00 Z+250 M2 Конец главной программы N130 G98 L1 Начало подпрограммы 1: группа отверстий N140 G79 Вызов цикла для отверстия 1 N150 G91 X+20 M99 Подвод к 2-му отверстию, вызов цикла N160 Y+20 M99 Подвод к 3-му отверстию, вызов цикла N170 X-20 G90 M99 Подвод к 4-му отверстию, вызов цикла N180 G98 L0 Конец подпрограммы 1 308 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
