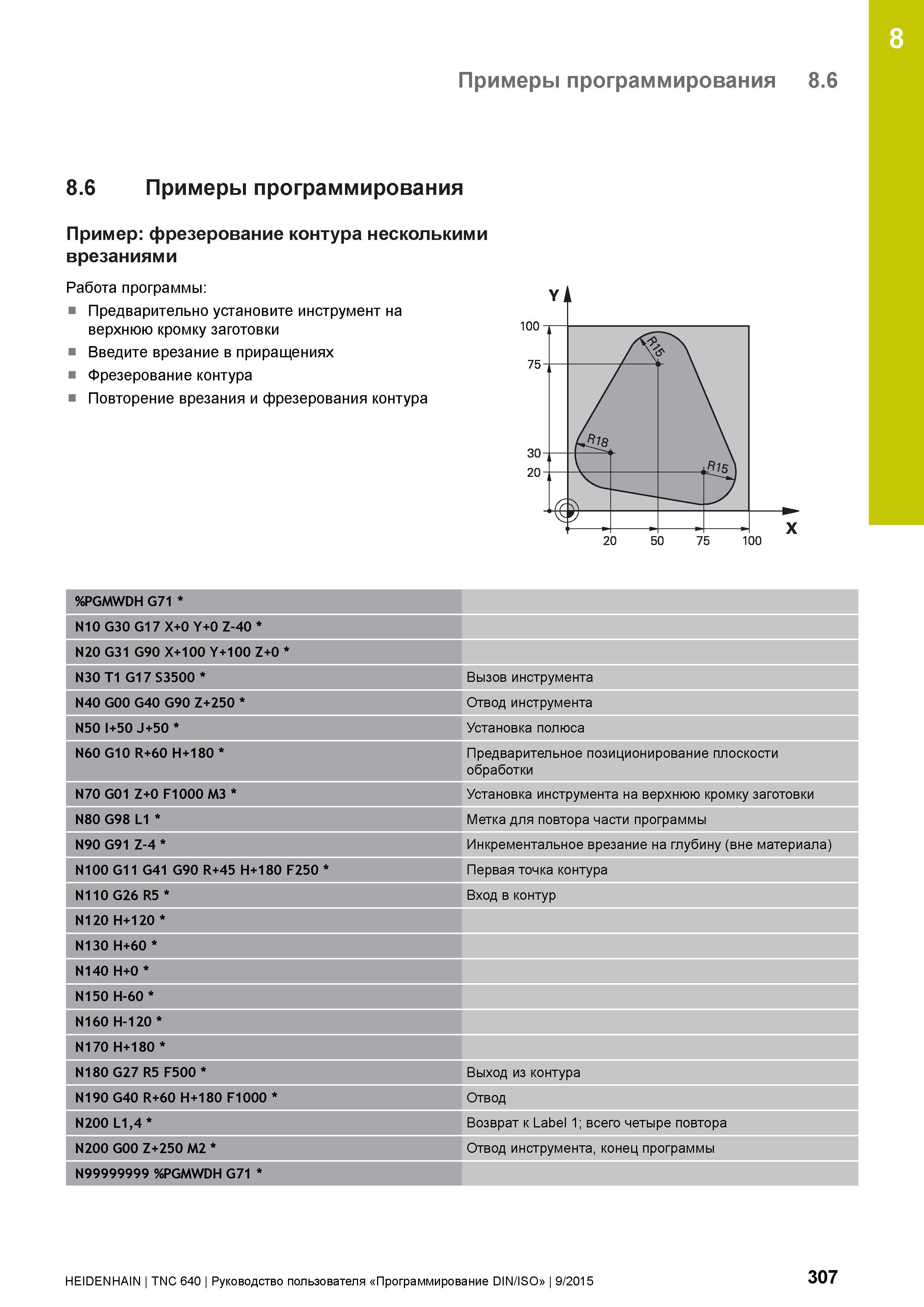

8 Примеры программирования 8.6 8.6 Примеры программирования Пример: фрезерование контура несколькими врезаниями Работа программы: Предварительно установите инструмент на верхнюю кромку заготовки Введите врезание в приращениях Фрезерование контура Повторение врезания и фрезерования контура %PGMWDH G71 N10 G30 G17 X+0 Y+0 Z-40 N20 G31 G90 X+100 Y+100 Z+0 N30 T1 G17S3500 Вызов инструмента N40 G00 G40 G90 Z+250 Отвод инструмента N50 I+50 J+50 Установка полюса N60 G10 R+60 H+180 Предварительное позиционирование плоскости обработки N70 G01 Z+0 F1000 M3 Установка инструмента на верхнюю кромку заготовки N80 G98 L1 Метка для повтора части программы N90 G91 Z-4 Инкрементальное врезание на глубину (вне материала) N100 G11 G41 G90 R+45 H+180 F250 Первая точка контура N110 G26 R5 Вход в контур N120 H+120 N130 H+60 N140 H+0 N150 H-60 N160 H-120 N170 H+180 N180 G27 R5 F500 Выход из контура N190 G40 R+60 H+180 F1000 Отвод N200 L1,4 Возврат к Label 1; всего четыре повтора N200 G00 Z+250 M2 Отвод инструмента, конец программы N99999999 %PGMWDH G71 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 307
