HEIDENHAIN | Руководство HEIDENHAIN 2015 TNC 640 Программирование DIN ISO (Всего 747 стр.)

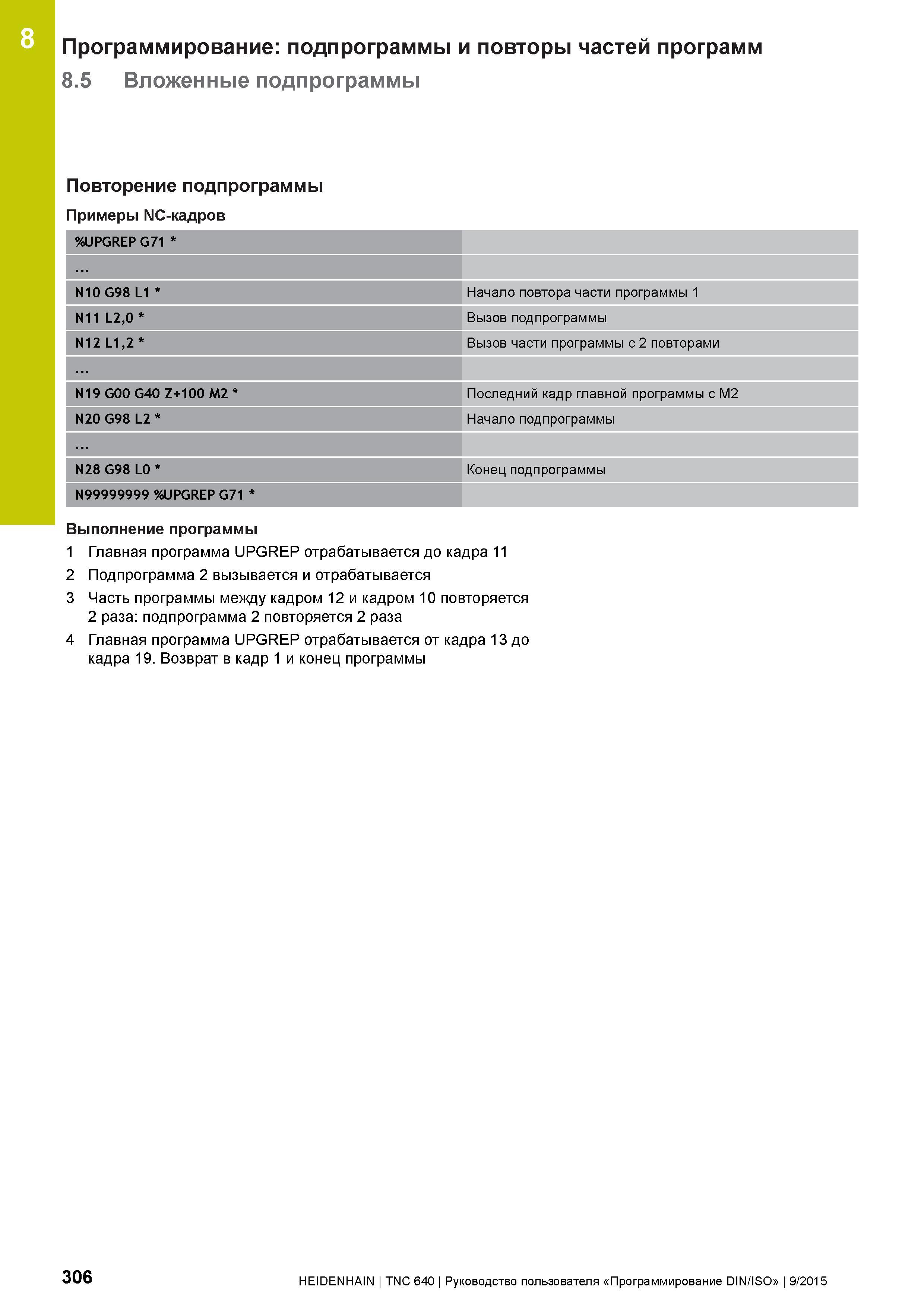

306 Руководство пользователя системы HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр.306
306 8 Программирование: подпрограммы и повторы частей программ 8 5 Вложенные подпрограммы Повторение подпрограммы Примеры NC-кадров %UPGREP G71 N10 G Руководство пользователя HEIDENHAIN 2015 TNC 640 Программирование DIN ISO для металлорежущих станков Версия ПО ЧПУ 340590-06 340591-06 340595-06 Стр. 306

Руководство HEIDENHAIN 2015 TNC 640 Программирование DIN ISO Стр. 306 0306 Lab2u

8 Программирование: подпрограммы и повторы частей программ 8.5 Вложенные подпрограммы Повторение подпрограммы Примеры NC-кадров %UPGREP G71 N10 G98 L1 Начало повтора части программы 1 N11 L2,0 Вызов подпрограммы N12 L1,2 Вызов части программы с 2 повторами N19 G00 G40 Z+100 M2 Последний кадр главной программы с M2 N20 G98 L2 Начало подпрограммы N28 G98 L0 Конец подпрограммы N99999999 %UPGREP G71 Выполнение программы 1 Главная программа UPGREP отрабатывается до кадра 11 2 Подпрограмма 2 вызывается и отрабатывается 3 Часть программы между кадром 12 и кадром 10 повторяется 2 раза: подпрограмма 2 повторяется 2 раза 4 Главная программа UPGREP отрабатывается от кадра 13 до кадра 19. Возврат в кадр 1 и конец программы 306 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
