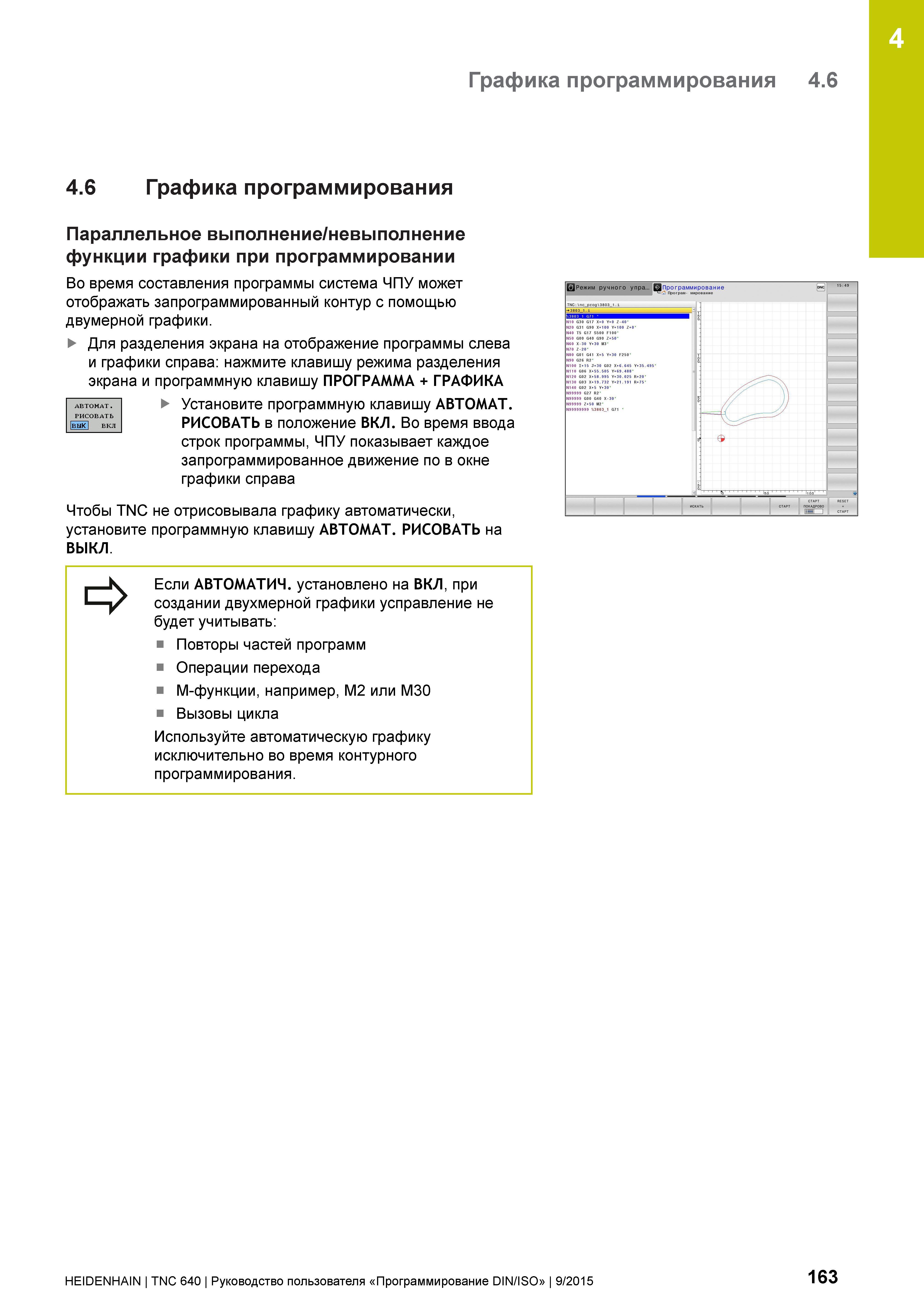

Графика программирования 4.6 4.6 Графика программирования Параллельное выполнение/невыполнение функции графики при программировании Во время составления программы система ЧПУ может отображать запрограммированный контур с помощью двумерной графики. Для разделения экрана на отображение программы слева и графики справа: нажмите клавишу режима разделения экрана и программную клавишу ПРОГРАММА + ГРАФИКА Установите программную клавишу АВТОМАТ. РИСОВАТЬ в положение ВКЛ. Во время ввода строк программы, ЧПУ показывает каждое запрограммированное движение по в окне графики справа Чтобы TNC не отрисовывала графику автоматически, установите программную клавишу АВТОМАТ. РИСОВАТЬ на ВЫКЛ. АВТОМАТ. РИСОВАТЬ выкI вкл => Если АВТОМАТИЧ. установлено на ВКЛ, при создании двухмерной графики усправление не будет учитывать: Повторы частей программ Операции перехода M-функции, например, M2 или M30 Вызовы цикла Используйте автоматическую графику исключительно во время контурного программирования. HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015 163
