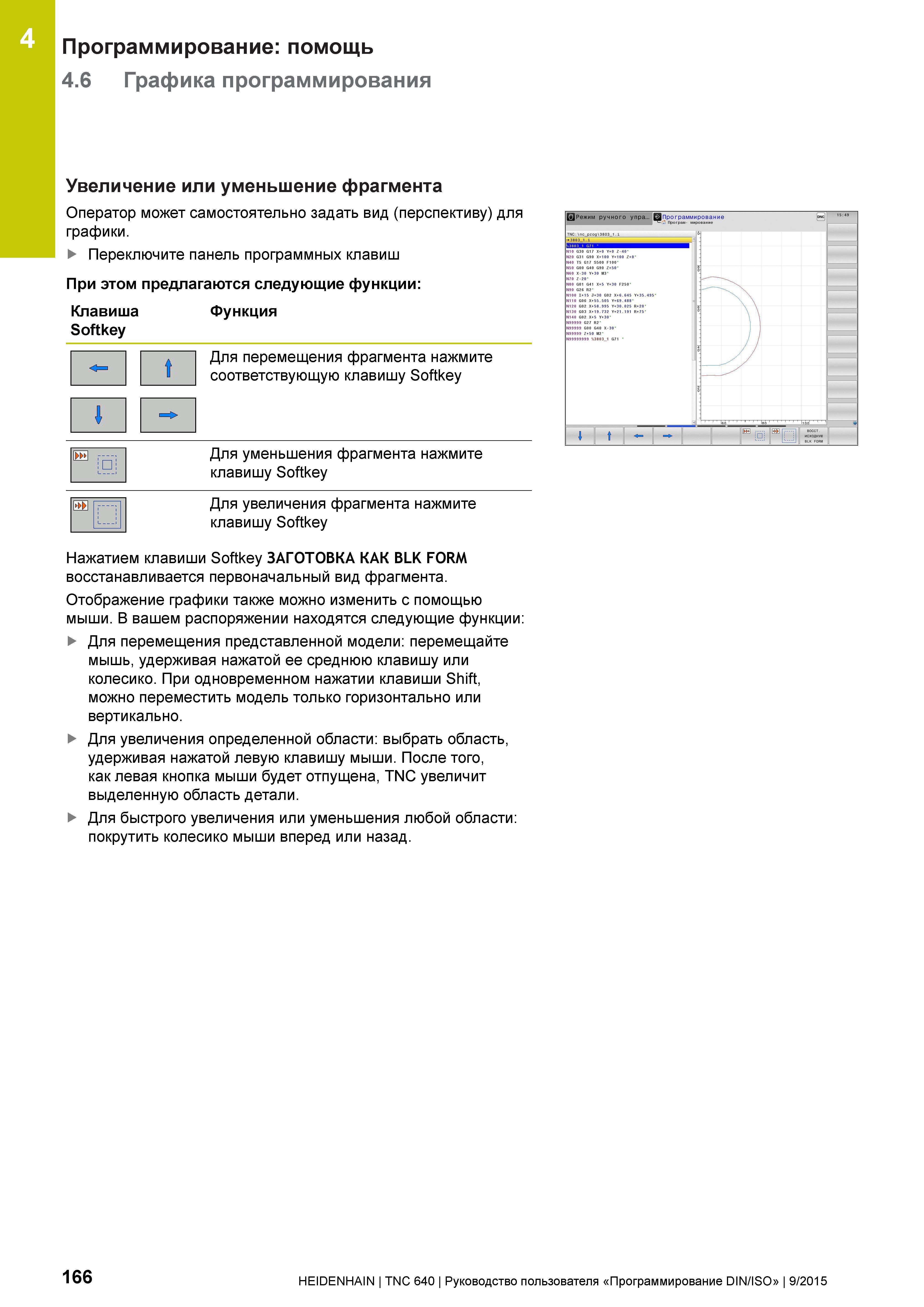

Программирование: помощь 4.6 Графика программирования Увеличение или уменьшение фрагмента Оператор может самостоятельно задать вид (перспективу) для графики. Переключите панель программных клавиш При этом предлагаются следующие функции: Клавиша Функция Softkey Для перемещения фрагмента нажмите соответствующую клавишу Softkey Для уменьшения фрагмента нажмите клавишу Softkey Для увеличения фрагмента нажмите клавишу Softkey Нажатием клавиши Softkey ЗАГОТОВКА КАК BLK FORM восстанавливается первоначальный вид фрагмента. Отображение графики также можно изменить с помощью мыши. В вашем распоряжении находятся следующие функции: Для перемещения представленной модели: перемещайте мышь, удерживая нажатой ее среднюю клавишу или колесико. При одновременном нажатии клавиши Shift, можно переместить модель только горизонтально или вертикально. Для увеличения определенной области: выбрать область, удерживая нажатой левую клавишу мыши. После того, как левая кнопка мыши будет отпущена, TNC увеличит выделенную область детали. Для быстрого увеличения или уменьшения любой области: покрутить колесико мыши вперед или назад. 166 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
