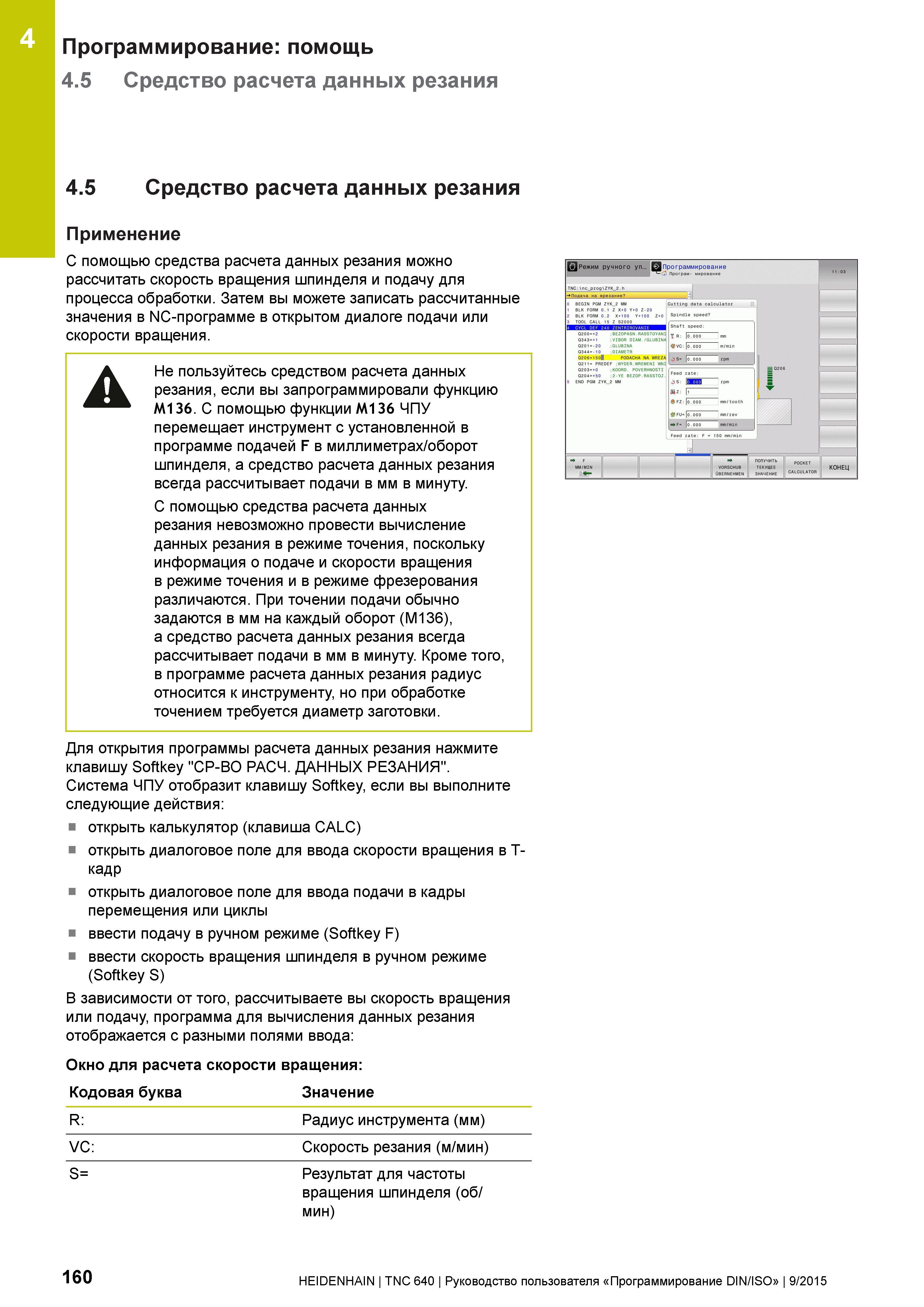

Программирование: помощь 4.5 Средство расчета данных резания 4.5 Средство расчета данных резания Применение С помощью средства расчета данных резания можно рассчитать скорость вращения шпинделя и подачу для процесса обработки. Затем вы можете записать рассчитанные значения в NC-программе в открытом диалоге подачи или скорости вращения. А Не пользуйтесь средством расчета данных резания, если вы запрограммировали функцию M136. С помощью функции M136 ЧПУ перемещает инструмент с установленной в программе подачей F в миллиметрах/оборот шпинделя, а средство расчета данных резания всегда рассчитывает подачи в мм в минуту. С помощью средства расчета данных резания невозможно провести вычисление данных резания в режиме точения, поскольку информация о подаче и скорости вращения в режиме точения и в режиме фрезерования различаются. При точении подачи обычно задаются в мм на каждый оборот (M136), а средство расчета данных резания всегда рассчитывает подачи в мм в минуту. Кроме того, в программе расчета данных резания радиус относится к инструменту, но при обработке точением требуется диаметр заготовки. КЙРежим ручного уп... ЁЯ Программирование Г 1 i“v. Пппгпям- мИпп„ЯНИе hI 0 BEGIN PGM ZYK_2 ММ 3 T00LFCALL°15 ZXS2000 Y+1°° p"d Q200=+2 ;BEZOPASN.RASSTOYANI Q343=+1 ;VIBOR DIAM./GLUBINA 0201 = - 20 ;GLUBINA 0206=150 PODACHA NA WREZA 0211= PREDEF ;WYDER.WREMENI WNI Q203=+0 ;KOORD. POVERHNOSTI Q204=+50 ; 2 - YE BEZOP. RASSTOJ. S: ДВЕ rPm fflZ: l FZ: 0.000 mm/tooth FU= 0.000 mm/rev ▼ F= o. 000 mm/min Feed rate: F = 150 mm/min ж " MM/MIN VORSCHUB ОПУЧИТЬ P0CKET ТЕКУЩЕЕ КОНЕЦ m- ClBERNEHMEN НАЧЕНИЕ CALCULATOR Для открытия программы расчета данных резания нажмите клавишу Softkey "СР-ВО РАСЧ. ДАННЫХ РЕЗАНИЯ". Система ЧПУ отобразит клавишу Softkey, если вы выполните следующие действия: открыть калькулятор (клавиша CALC) открыть диалоговое поле для ввода скорости вращения в T-кадр открыть диалоговое поле для ввода подачи в кадры перемещения или циклы ввести подачу в ручном режиме (Softkey F) ввести скорость вращения шпинделя в ручном режиме (Softkey S) В зависимости от того, рассчитываете вы скорость вращения или подачу, программа для вычисления данных резания отображается с разными полями ввода: Окно для расчета скорости вращения: Кодовая буква Значение R: Радиус инструмента (мм) VC: Скорость резания (м/мин) S= Результат для частоты вращения шпинделя (об/ мин) 160 HEIDENHAIN TNC 640 Руководство пользователя Программирование DIN/ISO 9/2015
