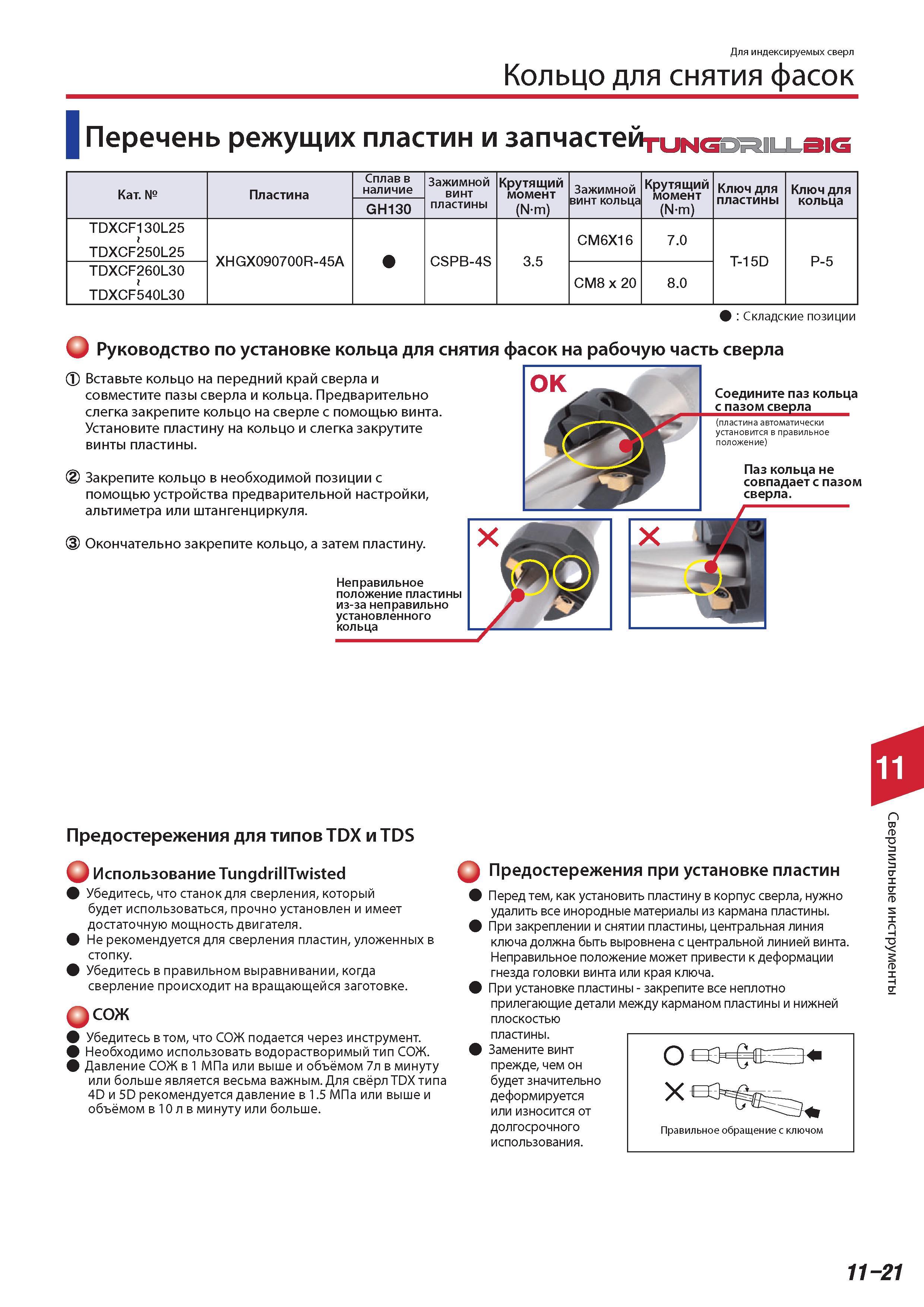

Руководство по установке дополнительного кольца для снятия фасок на рабочую часть сверла Tungaloy с механическим креплением сменных режущих пластин Вставьте кольцо на передний край сверла и совместите пазы сверла и кольца. Предварительно слегка закрепите кольцо на сверле с помощью винта. Установите пластину на кольцо и слегка закрутите винты пластины. (D Закрепите кольцо в необходимой позиции с помощью устройства предварительной настройки альтиметра или штангенциркуля. (D Окончательно закрепите кольцо а затем пластину. Неправильное положение пластины из-за неправильно установленного кольца Соедините паз кольца с пазом сверла (пластина автоматически установится в правильное положение) Паз кольца не совпадает с пазом Предостережения для типов TDX и TDS О Использование TungdrillTwisted Убедитесь что станок для сверления который будет использоваться прочно установлен и имеет достаточную мощность двигателя. Не рекомендуется для сверления пластин уложенных в стопку. Убедитесь в правильном выравнивании когда сверление происходит на вращающейся заготовке. фСОЖ Убедитесь в том что СОЖ подается через инструмент. Необходимо использовать водорастворимый тип СОЖ. Давление СОЖ в 1 МПа или выше и объёмом 7л в минуту или больше является весьма важным. Для свёрл TDX типа 4D и 5D рекомендуется давление в 1.5 МПа или выше и объёмом в 10 в минуту или больше. Q Предостережения при установке пластин Перед тем как установить пластину в корпус сверла нужно удалить все инородные материалы из кармана пластины. При закреплении и снятии пластины центральная линия ключа должна быть выровнена с центральной линией винта. Неправильное положение может привести к деформации гнезда головки винта или края ключа. При установке пластины - закрепите все неплотно прилегающие детали между карманом пластины и нижней плоскостью пластины. Замените винт прежде чем он будет значительно деформируется или износится от долгосрочного использования. 11-21 Сверлильные инструменты Кольцо для снятия фасок Для индексируемых сверл Перечень режущих пластин и запчастей Категория Пластина Сплав в наличие Зажимной винт пластины Крутящий момент (N-m) Зажимной винт кольца Крутящий момент (N-m) Ключ для пластины Ключ для кольца GH130 TDXCF130L25 TDXCF250L25 XHGX090700R-45A CSPB-4S 3.5 CM6X16 7.0 T-15D P-5 TDXCF260L30 TDXCF540L30 CM8 x 20 8.0 Складские позиции О
