TUNGALOY | Каталог TUNGALOY 2014 Металлорежущий инструмент (Всего 968 стр.) |
|||||
|
781 Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр.11-19 |
|||||

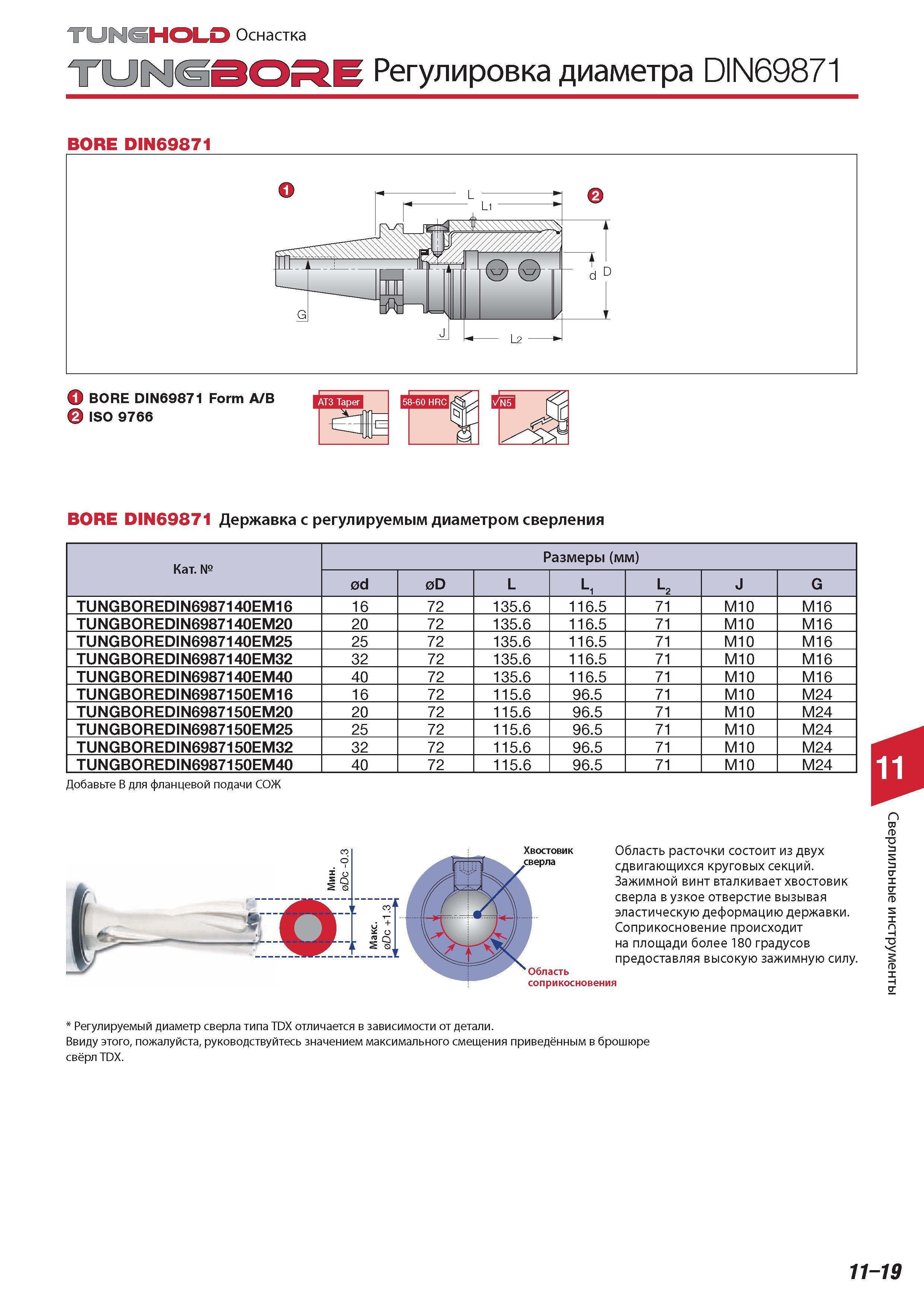

Державка Tungaloy с регулируемым диаметром сверления TUNGHOLD Оснастка TOKHSORE Регулировка диаметра DIN69871 BORE DIN69871 BORE DIN69871 Form A B ISO 976Державка Tungaloy с регулируемым диаметром сверления TUNGHOLD Оснастка TOKHSORE Регулировка диаметра DIN69871 BORE DIN69871 BORE DIN69871 Form A B ISO 9766 BORE DIN69871 Категория Размеры (мм) d 0D L Li L2 J G TUNGB0REDIN6987140EM16 16 72 135.6 116.5 71 M10 M16 TUNGB0REDIN6987140EM20 20 72 135.6 116.5 71 M10 M16 TUNGB0REDIN6987140EM25 25 72 135.6 116.5 71 M10 M16 TUNGB0REDIN6987140EM32 32 72 135.6 116.5 71 M10 M16 TUNGB0REDIN6987140EM40 40 72 135.6 116.5 71 M10 M16 TUNGB0REDIN6987150EM16 16 72 115.6 96.5 71 M10 M24 TUNGB0REDIN6987150EM20 20 72 115.6 96.5 71 M10 M24 TUNGB0REDIN6987150EM25 25 72 115.6 96.5 71 M10 M24 TUNGB0REDIN6987150EM32 32 72 115.6 96.5 71 M10 M24 TUNGB0REDIN6987150EM40 40 72 115.6 96.5 71 M10 M24 Добавьте В для фланцевой подачи СОЖ Область соприкосновения Область расточки состоит из двух сдвигающихся круговых секций. Зажимной винт вталкивает хвостовик сверла в узкое отверстие вызывая эластическую деформацию державки. Соприкосновение происходит на площади более 180 градусов предоставляя высокую зажимную силу. Регулируемый диаметр сверла типа TDX отличается в зависимости от детали. Ввиду этого пожалуйста руководствуйтесь значением максимального смещения приведённым в брошюре свёрл TDX. 11-19 Сверлильные инструменты |
|||||
