Эксцентриковые втулки для сверл типа TDX и TDS Основные технологические области применения эксцентриковой втулки Tungaloy EZ для сборных сверл типа TDX и

Эксцентриковые втулки для сверл типа TDX и TDS Основные технологические области применения эксцентриковой втулки Tungaloy EZ для сборных сверл типа TDX и

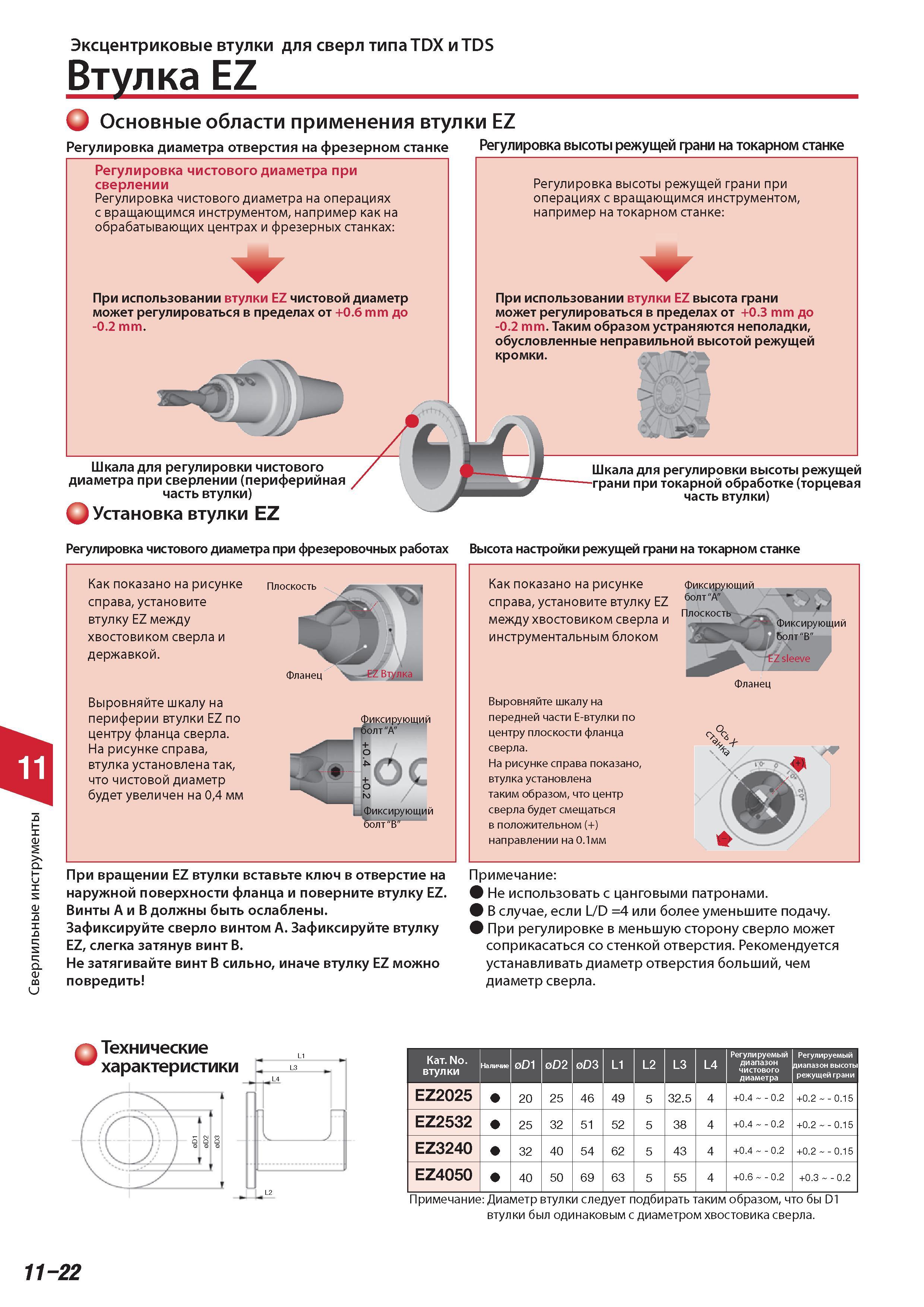

Эксцентриковые втулки для сверл типа TDX и TDS Основные технологические области применения эксцентриковой втулки Tungaloy EZ для сборных сверл типа TDX и TDS с механическим креплением СРП Регулировка диаметра отверстия на фрезерном станке Регулировка высоты режущей грани на токарном станке Регулировка чистового диаметра при сверлении РегУлировка чистового диаметра на операциях с вращающимся инструментом например как на обрабатывающих центрах и фрезерных станках При использовании втулки EZ чистовой диаметр может регулироваться в пределах от +0.6 mm до -0.2 mm . Шкала для регулировки чистового диаметра при сверлении (периферийная часть втулки) О Установка втулки EZ Регулировка высоты режущей грани при операциях с вращающимся инструментом например на токарном станке При использовании втулки EZ высота грани может регулироваться в пределах от +0.3 mm до -0.2 mm . Таким образом устраняются неполадки обусловленные неправильной высотой режущей Шкала для регулировки высоты режущей грани при токарной обработке (торцевая часть втулки) Регулировка чистового диаметра при фрезеровочных работах Высота настройки режущей грани на токарном станке Как показано на рисунке Плоскость справа установите втулку EZ между хвостовиком сверла и державкой. Фланец Выровняйте шкалу на периферии втулки EZ по центру фланца сверла. На рисунке справа втулка установлена так что чистовой диаметр будет увеличен на 04 мм ксирующии "A" Фиксирующий болт"B" При вращении EZ втулки вставьте ключ в отверстие на наружной поверхности фланца и поверните втулку EZ. Винты А и В должны быть ослаблены. Зафиксируйте сверло винтом А. Зафиксируйте втулку EZ слегка затянув винт В. Не затягивайте винт В сильно иначе втулку EZ можно повредить Как показано на рисунке справа установите втулку EZ между хвостовиком сверла и инструментальным блоком Выровняйте шкалу на передней части E-втулки по центру плоскости фланца сверла. На рисунке справа показано втулка установлена таким образом что центр сверла будет смещаться в положительном (+) направлении на 0.1мм Фиксирующий болт"A" Плоскость Фиксирующий болт"B" EZ sleeve Фланец Примечание Не использовать с цанговыми патронами. В случае если L/D 4 или более уменьшите подачу. При регулировке в меньшую сторону сверло может соприкасаться со стенкой отверстия. Рекомендуется устанавливать диаметр отверстия больший чем диаметр сверла. - -L Категория втулки Наличие 0D1 l 0D2 l 0D3 l L1 L2 L3 L4 Регулируемый диапазон высоты режущей грани EZ2C26 20 25 46 49 5 32.5 4 +0.4 - 0.2 +0.2 - 0.15 EZ2632 25 32 51 52 5 38 4 +0.4 - 0.2 +0.2 - 0.15 EZ324C 32 40 54 62 5 43 4 +0.4 - 0.2 +0.2 - 0.15 EZ4C6C 40 50 69 63 5 55 4 +0.6 - 0.2 +0.3 - 0.2 Примечание Диаметр втулки следует подбирать таким образом что бы D1 втулки был одинаковым с диаметром хвостовика сверла. L1 L3 L4 11-22 Сверлильные инструменты Втулка EZ
