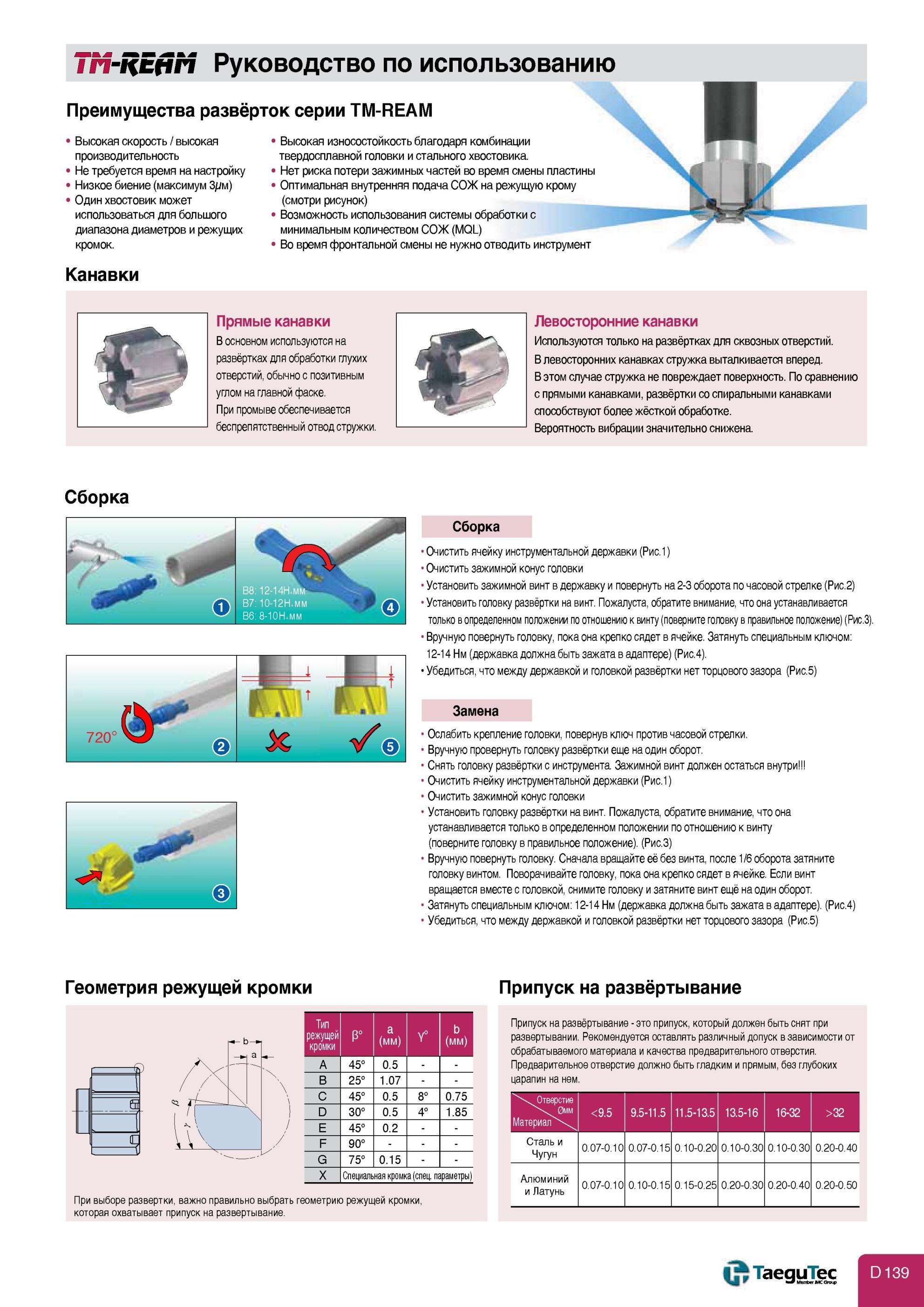

Руководство по использованию разверток Taegutec со сменными режущими твердосплавными головками Геометрия режущей кромки Припуск на развёртывание Один хвостовик может использоваться для большого диапазона диаметров и режущих кромок. Высокая износостойкость благодаря комбинации твердосплавной головки и стального хвостовика. Нет риска потери зажимных частей во время смены пластины Оптимальная внутренняя подача СОЖ на режущую крому (смотри рисунок) Возможность использования системы обработки с минимальным количеством СОЖ (MQL) Во время фронтальной смены не нужно отводить инструмент Канавки Прямые канавки В основном используются на развёртках для обработки глухих отверстий, обычно с позитивным углом на главной фаске. При промыве обеспечивается беспрепятственный отвод стружки. Левосторонние канавки Используются только на развёртках для сквозных отверстий. В левосторонних канавках стружка выталкивается вперед. В этом случае стружка не повреждает поверхность. По сравнению с прямыми канавками, развёртки со спиральными канавками способствуют более жёсткой обработке. Вероятность вибрации значительно снижена. Сборка I Сборка Очистить ячейку инструментальной державки (Рис. 1) Очистить зажимной конус головки Установить зажимной винт в державку и повернуть на 2-3 оборота по часовой стрелке (Рис.2) Установить головку развёртки на винт. Пожалуста, обратите внимание, что она устанавливается только в определенном положении по отношению к винту (поверните головку в правильное положение) (Рис.3). Вручную повернуть головку, пока она крепко сядет в ячейке. Затянуть специальным ключом 12-14 Нм (державка должна быть зажата в адаптере) (Рис. 4). Убедиться, что между державкой и головкой развёртки нет торцового зазора (Рис.5) Замена Ослабить крепление головки, повернув ключ против часовой стрелки. Вручную провернуть головку развёртки еще на один оборот. Снять головку развёртки с инструмента. Зажимной винт должен остаться внутри Очистить ячейку инструментальной державки (Рис.1) Очистить зажимной конус головки Установить головку развёртки на винт. Пожалуста, обратите внимание, что она устанавливается только в определенном положении по отношению к винту (поверните головку в правильное положение). (Рис.3) Вручную повернуть головку. Сначала вращайте её без винта, после 1/6 оборота затяните головку винтом. Поворачивайте головку, пока она крепко сядет в ячейке. Если винт вращается вместе с головкой, снимите головку и затяните винт ещё на один оборот. Затянуть специальным ключом 12-14 Нм (державка должна быть зажата в адаптере). (Рис.4) Убедиться, что между державкой и головкой развёртки нет торцового зазора (Рис.5) Геометрия режущей кромки Припуск на развёртывание 3 Тип a b кромки (мм) (мм) A 45° 0.5 B 25° 1.07 C 45° 0.5 8° 0.75 D 30° 0.5 4° 1.85 E 45° 0.2 F 90° - G 75° 0.15 X Специальная кромка (спец. параметры) При выборе развертки, важно правильно выбрать геометрию режущей кромки, которая охватывает припуск на развертывание. Припуск на развёртывание - это припуск, который должен быть снят при развертывании. Рекомендуется оставлять различный допуск в зависимости от обрабатываемого материала и качества предварительного отверстия. Предварительное отверстие должно быть гладким и прямым, без глубоких царапин на нем. / ЁЕ 2 / О. ° / 8 Лд °/ И / CD / сс / S9.5 16-32 >32 Сталь и Чугун 0.07-0.10 0.07-0.15 0.10-0.20 0.10-0.30 0.10-0.30 0.20-0.40 Алюминий и Латунь 0.07-0.10 0.10-0.15 0.15-0.25 0.20-0.30 0.20-0.40 0.20-0.50 TaeguTec Обработка отверстий Система Taegutec для развертывания отверстий TM-REAM Сборка Замен Руководство по использованию Преимущества развёрток серии TM-REAM 1 Высокая скорость / высокая производительность Не требуется время на настройку 1 Низкое биение (максимум 3/им) 1
