TAEGUTEC | Каталог TAEGUTEC 2013 Инструмент и оснастка (Всего 952 стр.) |
|||||

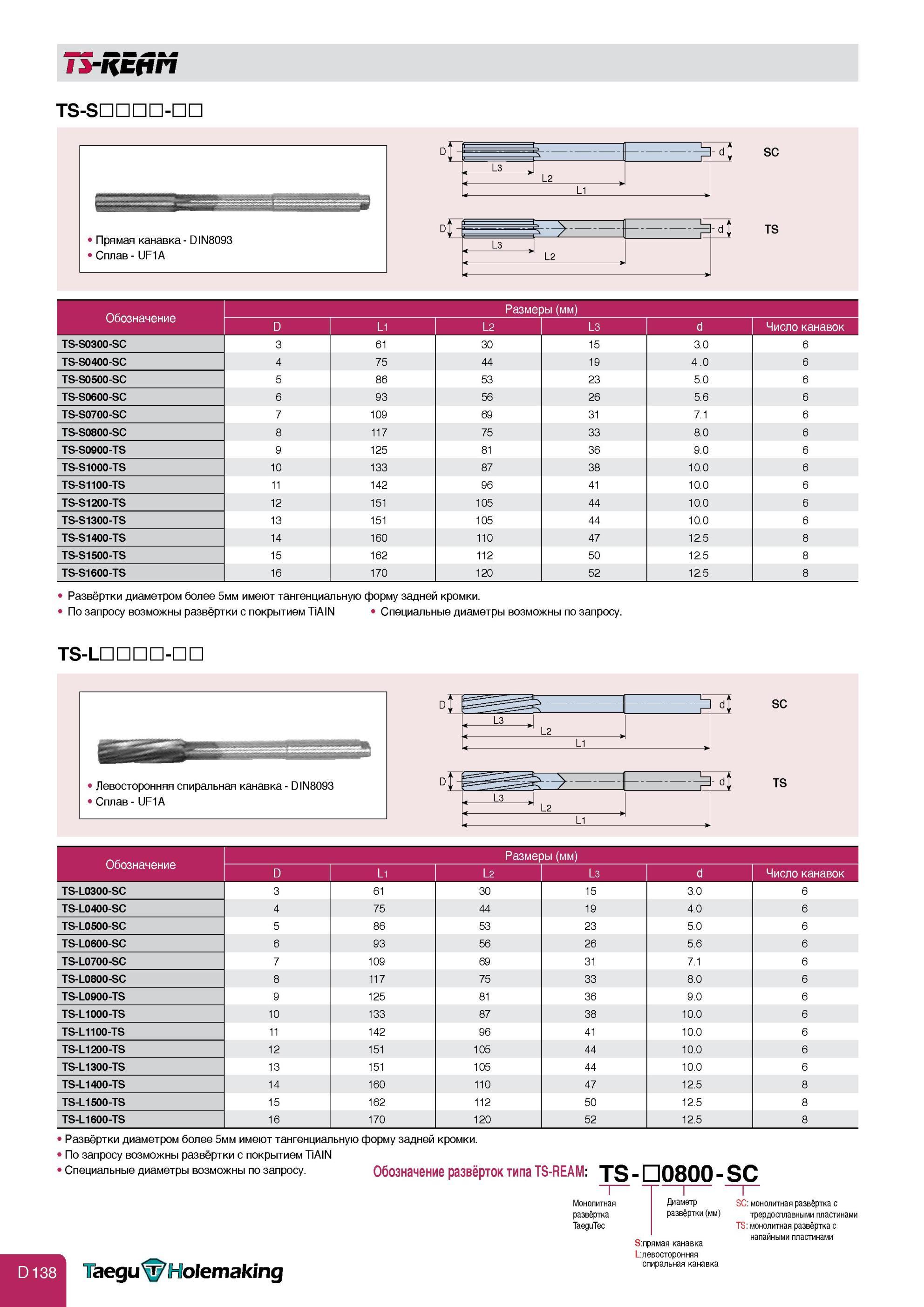

Развертки твердосплавные Taegutec TS-REAM Обозначение Размеры Прямая канавка DIN8093 Сплав UF1A Число канавок Обработка отверстий TS-Snnnn-DD Прямая канав460 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.D138 |
|||||
Развертки твердосплавные Taegutec TS-REAM Обозначение Размеры Прямая канавка DIN8093 Сплав UF1A Число канавок Обработка отверстий TS-Snnnn-DD Прямая канав Развертки твердосплавные Taegutec TS-REAM Обозначение Размеры Прямая канавка DIN8093 Сплав UF1A Число канавок Обработка отверстий TS-Snnnn-DD Прямая канавка - DIN8093 Сплав - UF1A L3 L2 L3 L2 l-df TS D D Обозначение D L1 Размеры (мм) L2 L3 d Число канавок TS-S0300-SC 3 61 30 15 3.0 6 TS-S0400-SC 4 75 44 19 4 .0 6 TS-S0500-SC 5 86 53 23 5.0 6 TS-S0600-SC 6 93 56 26 5.6 6 TS-S0700-SC 7 109 69 31 7.1 6 TS-S0800-SC 8 117 75 33 8.0 6 TS-S0900-TS 9 125 81 36 9.0 6 TS-S1000-TS 10 133 87 38 10.0 6 TS-S1100-TS 11 142 96 41 10.0 6 TS-S1200-TS 12 151 105 44 10.0 6 TS-S1300-TS 13 151 105 44 10.0 6 TS-S1400-TS 14 160 110 47 12.5 8 TS-S1500-TS 15 162 112 50 12.5 8 TS-S1600-TS 16 170 120 52 12.5 8 Развёртки диаметром более 5мм имеют тангенциальную форму задней кромки. По запросу возможны развёртки с покрытием TiAIN Специальные диаметры возможны по запросу. TS-Ш -ПП Левосторонняя спиральная канавка - DIN8093 Сплав - UF1A Обозначение D 1_1 Размеры (мм) L2 I L3 d Число канавок TS-L0300-SC 3 61 30 15 3.0 6 TS-L0400-SC 4 75 44 19 4.0 6 TS-L0500-SC 5 86 53 23 5.0 6 TS-L0600-SC 6 93 56 26 5.6 6 TS-L0700-SC 7 109 69 31 7.1 6 TS-L0800-SC 8 117 75 33 8.0 6 TS-L0900-TS 9 125 81 36 9.0 6 TS-L1000-TS 10 133 87 38 10.0 6 TS-L1100-TS 11 142 96 41 10.0 6 TS-L1200-TS 12 151 105 44 10.0 6 TS-L1300-TS 13 151 105 44 10.0 6 TS-L1400-TS 14 160 110 47 12.5 8 TS-L1500-TS 15 162 112 50 12.5 8 TS-L1600-TS 16 170 120 52 12.5 8 Развёртки диаметром более 5мм имеют тангенциальную форму задней кромки. По запросу возможны развёртки с покрытием TiAIN Специальные диаметры возможны по запросу. Обозначение развёрток типа TS-REAM TS - Ш0800 -SC Монолитная развёртка TaeguTec aegu ri olemaking Диаметр развёртки (мм) S:прямая канавка илевосторонняя спиральная канавка SC монолитная развёртка с трердосплавными пластинами TS монолитная развёртка с напайными пластинами |
|||||
