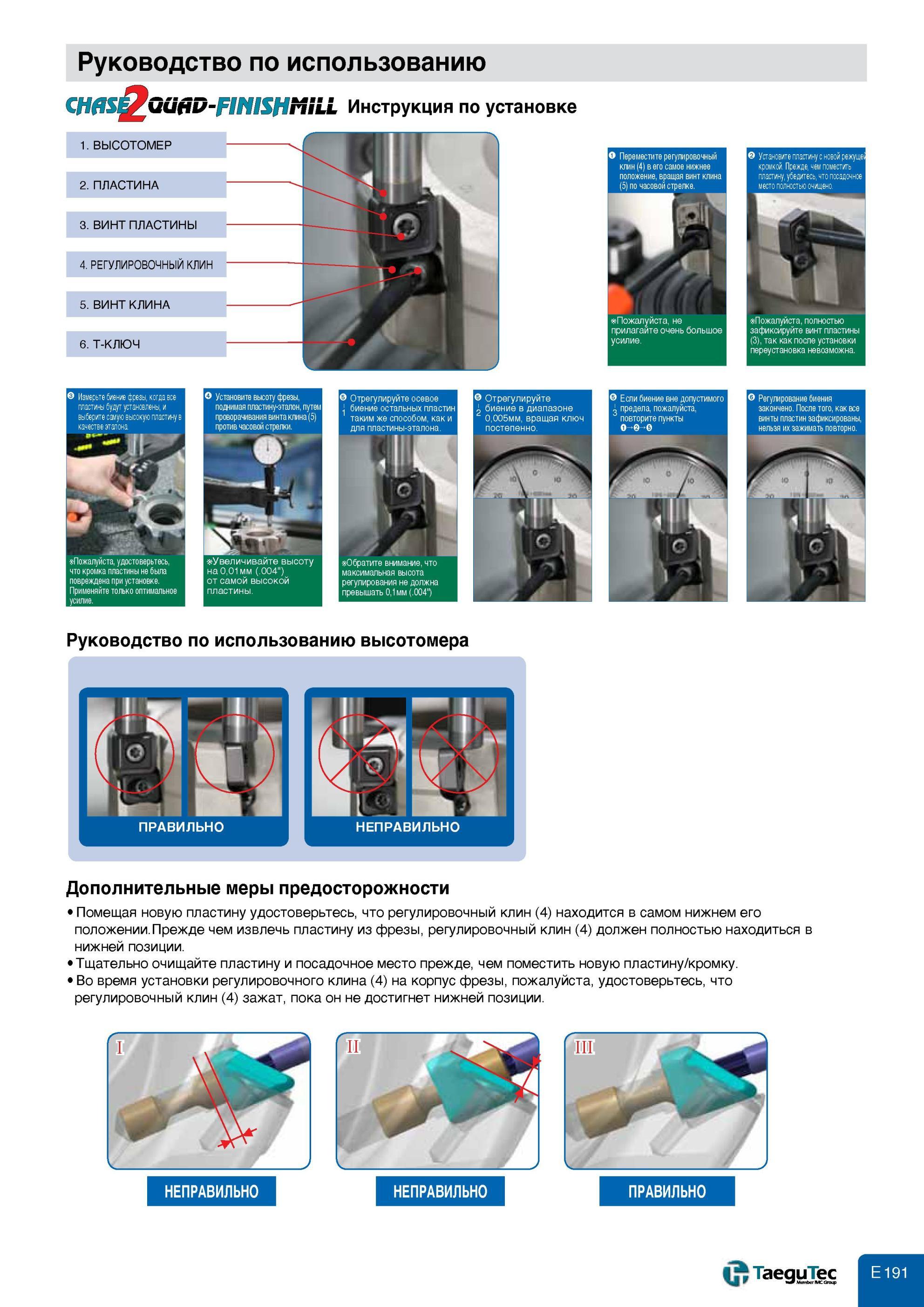

Руководство по исползованию металлорежущей инструментальной продукции Taegutec Инструкция по установке сменных режущих фрезерных пластин (СРП) в корпус сборной фрезы Полностью зафиксируйте винт пластины Отрегулируйте осевое биение пластины ВЫСОТОМЕР 2. ПЛАСТИНА 3. ВИНТ ПЛАСТИНЫ 4. РЕГУЛИРОВОЧНЫЙ КЛИН 5. ВИНТ КЛИНА 6. Т-КЛЮЧ О Переместите регулировочный клин (4) в его самое нижнее положение, вращая винт клина (5) по часовой стрелке. I Пожалуйста, не прилагайте очень большое усилие. Установите пластину с новой режуще1 кромкой. Прежде, чем поместить пластину, убедитесь, что посадочное место полностью очищено. Пожалуйста, полностью зафиксируйте винт пластины (3), так как после установки переустановка невозможна. О Установите высоту фрезы, поднимая пластину-эталон, путем проворачивания винта клина (5) против часовой стрелки. Отрегулируйте осевое 1 биение остальных пластин таким же способом, как и для пластины-эталона. Отрегулируйте 2 биение в диапазоне 0,005мм, вращая ключ постепенно. Если биение вне допустимого 3 предела, пожалуйста, повторите пункты О-- Регулирование биения закончено. После того, как все винты пластин зафиксированы, нельзя их зажимать повторно. Руководство по использованию высотомера Дополнительные меры предосторожности Помещая новую пластину удостоверьтесь, что регулировочный клин (4) находится в самом нижнем его положении. Прежде чем извлечь пластину из фрезы, регулировочный клин (4) должен полностью находиться в нижней позиции. Тщательно очищайте пластину и посадочное место прежде, чем поместить новую пластину/кромку. Во время установки регулировочного клина (4) на корпус фрезы, пожалуйста, удостоверьтесь, что регулировочный клин (4) зажат, пока он не достигнет нижней позиции. НЕПРАВИЛЬНО НЕПРАВИЛЬНО ПРАВИЛЬНО ПРАВИЛЬНО НЕПРАВИЛЬНО Руководство по использованию cHmQoaeD-FMisnmu. Инструкция по установке 1.
