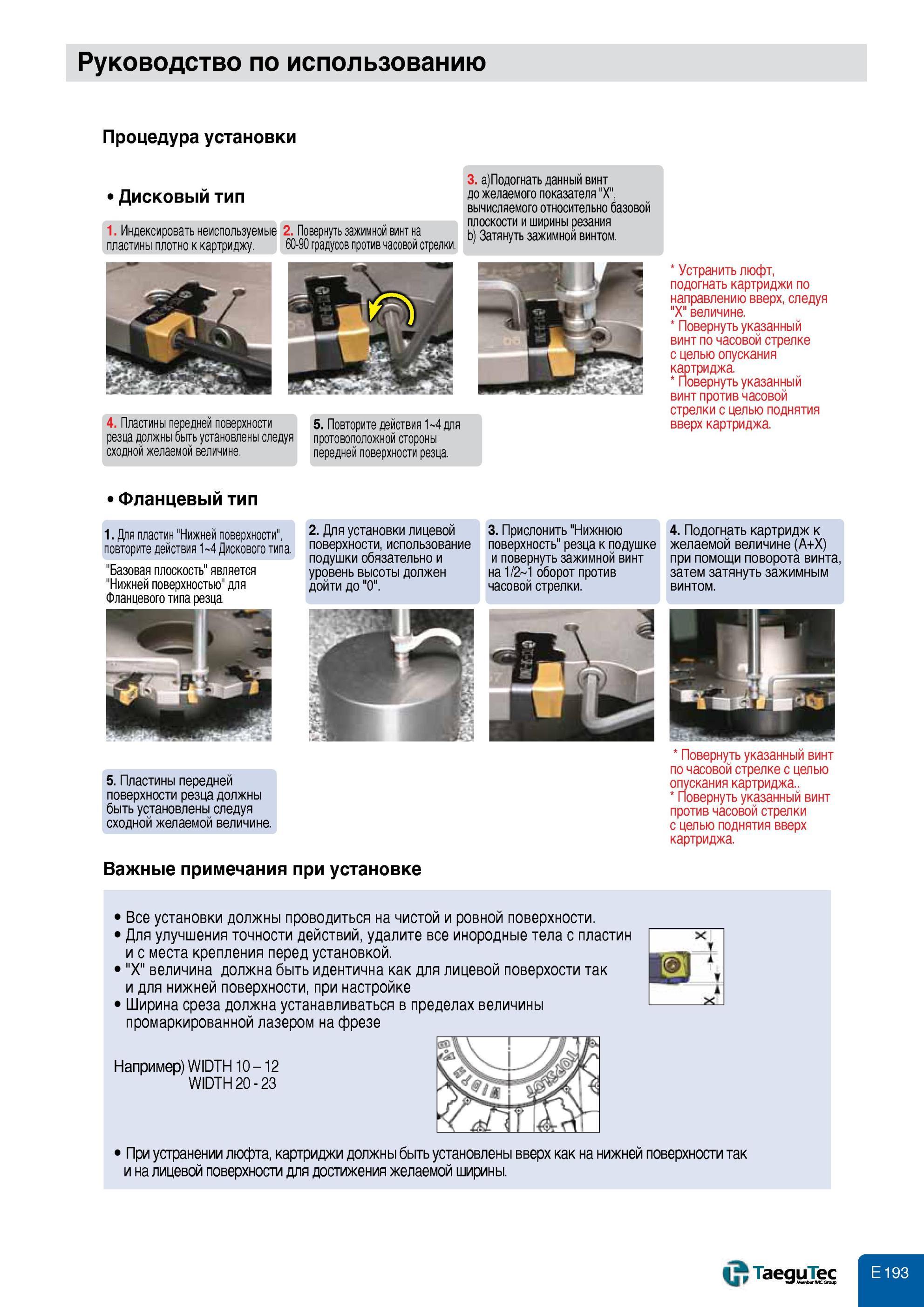

Сборный фрезерный металлорежущий инструмент Taegutec (Южная Корея) Практическая инструкция по установке сменных режущих фрезерных пластин (СРП) в корпус фрезы Taegutec Пластины передней поверхности резца должны быть установлены Базовая плоскост Руководство по использованию Процедура установки Дисковый тип 1. Индексировать неиспользуемые 2. Повернуть зажимной винт на пластины плотно к картриджу. 60-90 градусов против часовой стрелки. 3. Подогнать данный винт до желаемого показателя "Х", вычисляемого относительно базовой плоскости и ширины резания b) Затянуть зажимной винтом. 4. Пластины передней поверхности резца должны быть установлены следуя сходной желаемой величине. 5. Повторите действия 1 4 для протовоположной стороны передней поверхности резца. TV- Устранить люфт, подогнать картриджи по направлению вверх, следуя "Х" величине. Повернуть указанный винт по часовой стрелке с целью опускания картриджа. Повернуть указанный винт против часовой стрелки с целью поднятия вверх картриджа. Фланцевый тип 1. Для пластин "Нижней поверхности", повторите действия 1 4 Дискового типа. "Базовая плоскость" является "Нижней поверхностью" для Фланцевого типа резца. 2. Для установки лицевой поверхности, использование подушки обязательно и уровень высоты должен дойти до "0". 3. Прислонить "Нижнюю поверхность" резца к подушке и повернуть зажимной винт на 1/2 1 оборот против часовой стрелки. 4. Подогнать картридж к желаемой величине (А+Х) при помощи поворота винта, затем затянуть зажимным винтом. 5. Пластины передней поверхности резца должны быть установлены следуя сходной желаемой величине. Повернуть указанный винт по часовой стрелке с целью опускания картриджа.. Повернуть указанный винт против часовой стрелки с целью поднятия вверх картриджа. Важные примечания при установке Все установки должны проводиться на чистой и ровной поверхности. Для улучшения точности действий, удалите все инородные тела с пластин и с места крепления перед установкой. "Х" величина должна быть идентична как для лицевой поверхости так и для нижней поверхности, при настройке Ширина среза должна устанавливаться в пределах величины промаркированной лазером на фрезе Например) WIDTH 10 - 12 WIDTH 20 - 23 При устранении люфта, картриджи должны быть установлены вверх как на нижней поверхности так и на лицевой поверхности для достижения желаемой ширины.
