Прямое и спиральное врезание при фрезеровании Рекомендации по использованию фрезерного инструмента Taegutec со сменными режущими пластинами (СРП) Диаметр Каталог TAEGUTEC 2013 Инструмент и оснастка Стр. E189 0657 Lab2u

Обновлено 2020-04-11 06:59:01

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding TAEGUTEC \| Каталог TAEGUTEC 2013 Инструмент и оснастка (Всего 952 стр.)

657 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.E189

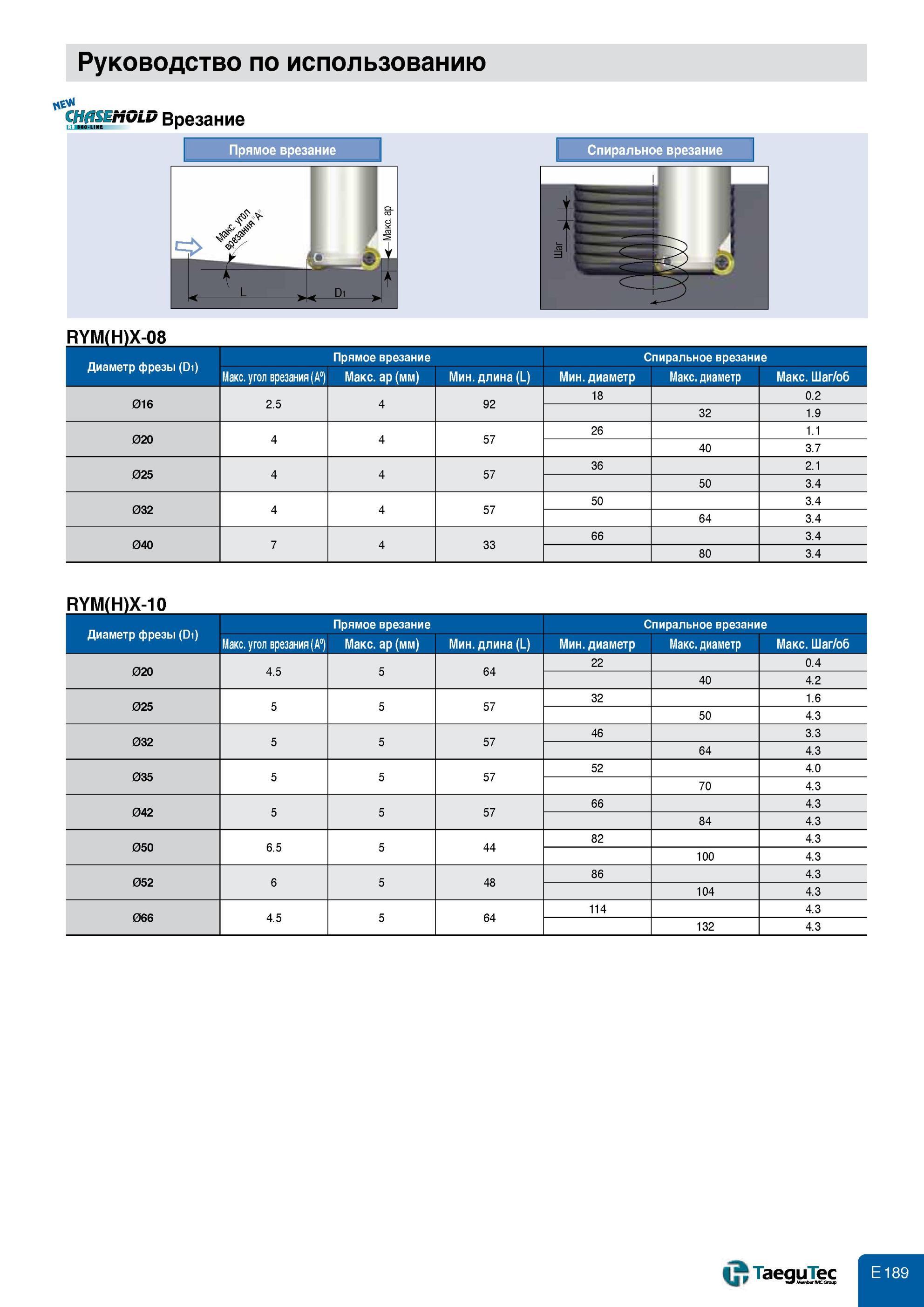

Прямое и спиральное врезание при фрезеровании Рекомендации по использованию фрезерного инструмента Taegutec со сменными режущими пластинами (СРП) Диаметр Прямое и спиральное врезание при фрезеровании Рекомендации по использованию фрезерного инструмента Taegutec со сменными режущими пластинами (СРП) Диаметр фрезы Руководство по использованию Врезание RYM(H)X-08 Диаметр фрезы (D1) Макс. угол врезания (А°) Прямое врезание Макс. ap (мм) Мин. длина (L) Мин. диаметр Спиральное врезание Макс. диаметр Макс. Шаг/об 016 2.5 4 92 18 0.2 32 1.9 020 4 4 57 26 1.1 40 3.7 025 4 4 57 36 2.1 50 3.4 032 4 4 57 50 3.4 64 3.4 040 7 4 33 66 3.4 80 3.4 RYM(H)X-10 Диаметр фрезы (D1) Макс. угол врезания (А°) Прямое врезание Макс. ap (мм) Мин. длина (L) Спиральное врезание Мин. диаметр Макс. диаметр Макс. Шаг/об 020 4.5 5 64 22 0.4 40 4.2 025 5 5 57 32 1.6 50 4.3 032 5 5 57 46 3.3 64 4.3 035 5 5 57 52 4.0 70 4.3 042 5 5 57 66 4.3 84 4.3 050 6.5 5 44 82 4.3 100 4.3 052 6 5 48 86 4.3 104 4.3 066 4.5 5 64 114 4.3 132 4.3 Прямое врезание Спиральное врезание
