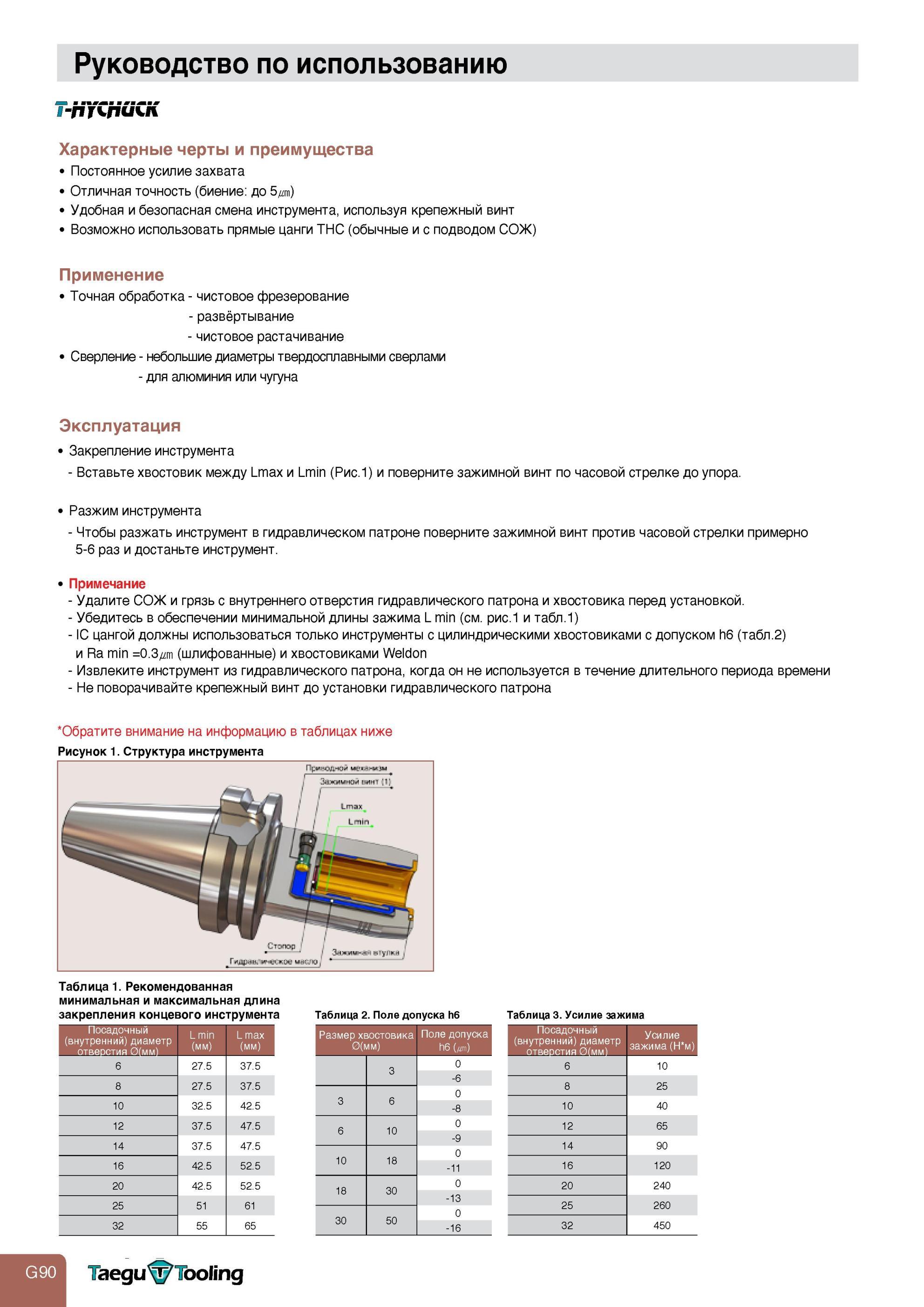

Руководство по использованию гидравлических зажимных патронов Taegutec T-HYCHUCK Характерные черты и преимущества Постоянное усилие захвата Отличная точность Удобная и безопасная смена инструмента, используя крепежный винт Возможно использовать прямые цанги ТНС (обычные и с подводом СОЖ) Применение Точная обработка - чистовое фрезерование - развёртывание - чистовое растачивание Сверление - небольшие диаметры твердосплавными сверлами - для алюминия или чугуна Эксплуатация Закрепление инструмента - Вставьте хвостовик между Lmax и Lmin (Рис.1) и поверните зажимной винт по часовой стрелке до упора. Разжим инструмента - Чтобы разжать инструмент в гидравлическом патроне поверните зажимной винт против часовой стрелки примерно 5-6 раз и достаньте инструмент. Примечание - Удалите СОЖ и грязь с внутреннего отверстия гидравлического патрона и хвостовика перед установкой. - Убедитесь в обеспечении минимальной длины зажима L min (см. рис.1 и табл.1) - 1С цангой должны использоваться только инструменты с цилиндрическими хвостовиками с допуском h6 (табл.2) и Ra min =0.3дт (шлифованные) и хвостовиками Weldon - Извлеките инструмент из гидравлического патрона, когда он не используется в течение длительного периода времени - Не поворачивайте крепежный винт до установки гидравлического патрона Обратите внимание на информацию в таблицах ниже Рисунок 1. Структура инструмента Таблица 1. Рекомендованная минимальная и максимальная длина закрепления концевого инструмента Посадочный (внутренний) диаметр отверстия 0(мм) L min (мм) L max (мм) 6 27.5 37.5 8 27.5 37.5 10 32.5 42.5 12 37.5 47.5 14 37.5 47.5 16 42.5 52.5 20 42.5 52.5 25 51 61 32 55 65 0 Taegu&Tooling Таблица 2. Поле допуска h6 Таблица 3. Усилие зажима Размер хвостовика 0(мм) Поле допуска Н h6 М Посадочный (внутренний) диаметр отверстия 0(мм) Усилие зажима (Н м) 3 0 10 -6 8 25 3 6 0 -8 10 40 6 10 0 12 65 -9 14 90 10 18 0 -11 16 120 18 30 0 20 240 -13 25 260 30 50 0 -16 32 450 Стэпор Инструментальная оснастка Эксплуатация максимальная длина Руководство по использованию Характерные черты и преимущества
