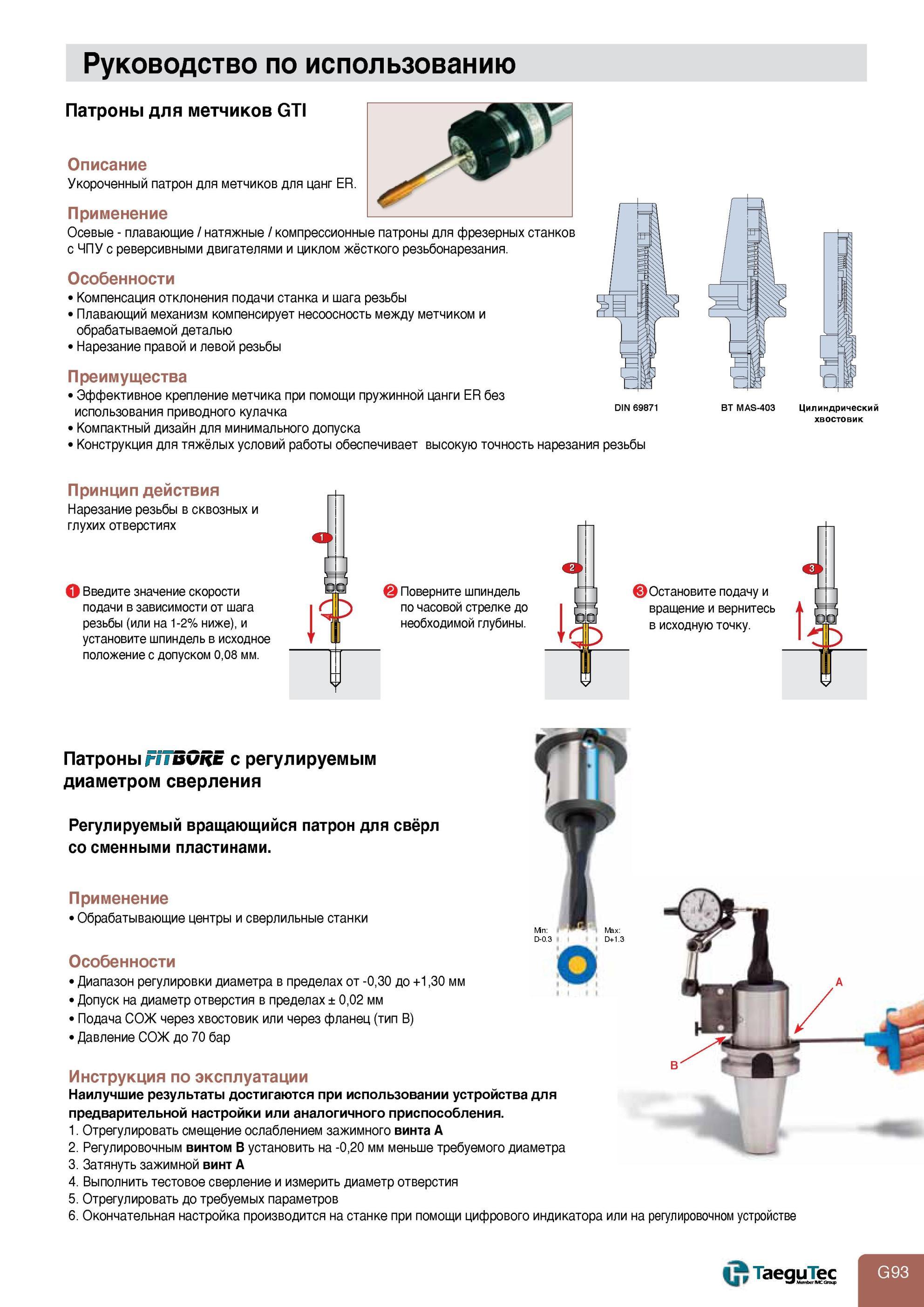

Особенности и преимущества осевых компрессионных метчиковых патронов Taegutec для фрезерных станков с ЧПУ с реверсивными двигателями и циклом жёсткого резьбонарезания. Компенсация отклонения подачи станка и шага резьбы Плавающий механизм компенсирует несоосность между метчиком и обрабатываемой деталью Нарезание правой и левой резьбы Преимущества Эффективное крепление метчика при помощи пружинной цанги ER без использования приводного кулачка DIN 6987 Компактный дизайн для минимального допуска Конструкция для тяжёлых условий работы обеспечивает высокую точность нарезания резьбы Принцип действия Нарезание резьбы в сквозных и глухих отверстиях И Введите значение скорости подачи в зависимости от шага резьбы (или на 1-2% ниже), и установите шпиндель в исходное положение с допуском 0,08 мм. К Поверните шпиндель по часовой стрелке до необходимой глубины. ,3 Остановите подачу и вращение и вернитесь в исходную точку. Патроны оaaORE с регулируемым диаметром сверления Регулируемый вращающийся патрон для свёрл со сменными пластинами. Применение Обрабатывающие центры и сверлильные станки Особенности Диапазон регулировки диаметра в пределах от -0,30 до +1,30 мм Допуск на диаметр отверстия в пределах ± 0,02 мм Подача СОЖ через хвостовик или через фланец (тип В) Давление СОЖ до 70 бар Инструкция по эксплуатации Наилучшие результаты достигаются при использовании устройства для предварительной настройки или аналогичного приспособления. 1. Отрегулировать смещение ослаблением зажимного винта А 2. Регулировочным винтом В установить на -0,20 мм меньше требуемого диаметра 3. Затянуть зажимной винт А 4. Выполнить тестовое сверление и измерить диаметр отверстия 5. Отрегулировать до требуемых параметров 6. Окончательная настройка производится на станке при помощи цифрового индикатора или на регулировочном устройстве TaeguTec V F 0 Member IMC BT MAS-403 Цилиндрический хвостовик Инструментальная оснастка Руководство по использованию Патроны для метчиков GTI Описание Патроны с регулируемым диаметром сверления Подача СОЖ через хвосто Руководство по использованию Патроны для метчиков GTI Описание Укороченный патрон для метчиков для цанг ER. Применение плавающие натяжные Особенности
