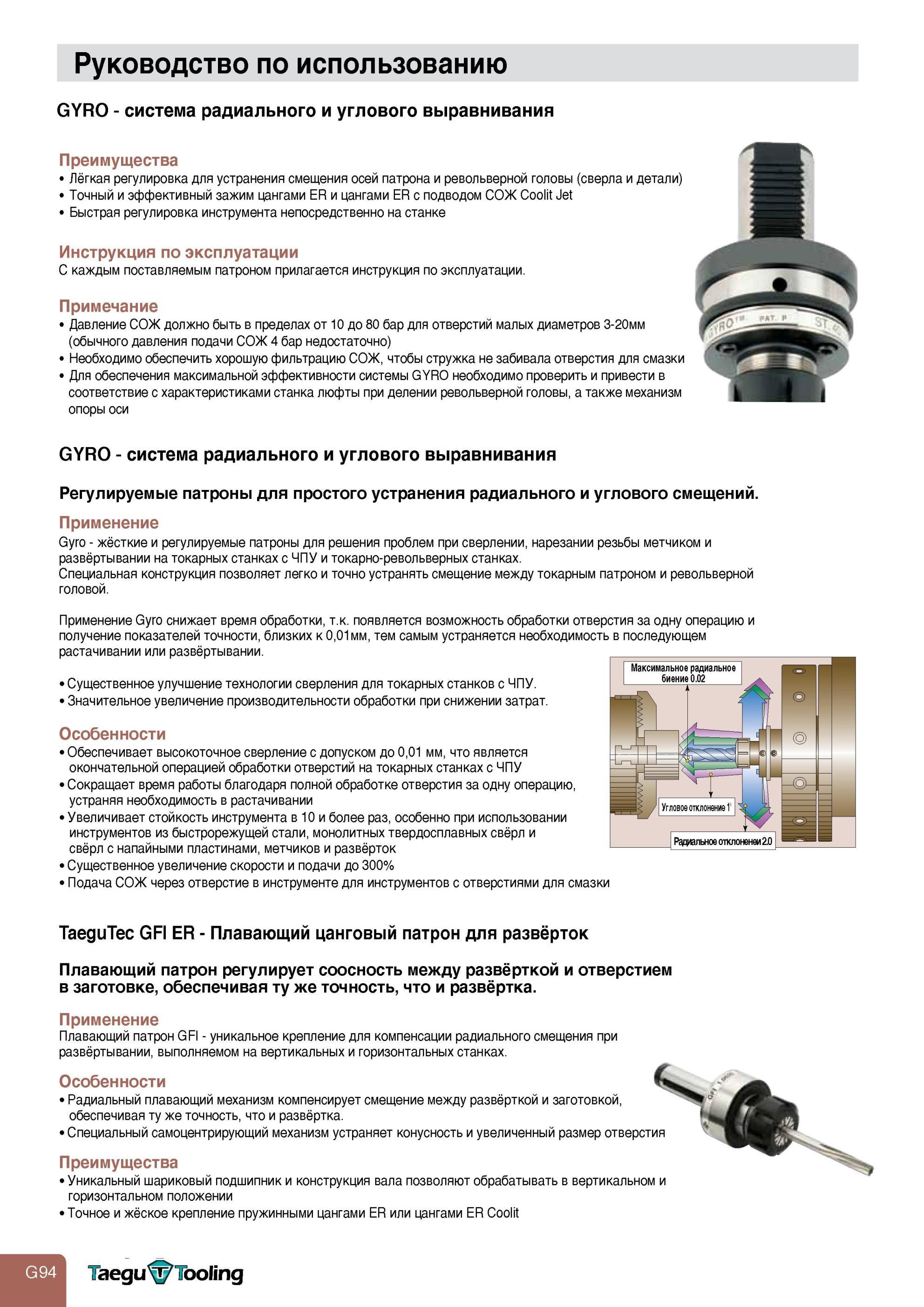

Жёсткие и регулируемые инструментальные патроны Taegutec GYRO для решения проблем при сверлении, нарезании резьбы метчиком и развёртывании на токарных станках с ЧПУ и токарно-револьверных станках. Специальная конструкция данного вспомогательного инструмента позволяет легко и точно устранять смещение между токарным патроном и револьверной головой. Применение Gyro снижает время обработки, т.к. появляется возможность обработки отверстия за одну операцию и получение показателей точности, близких к 0,01мм, тем самым устраняется необходимость в последующем растачивании или развёртывании. Существенное улучшение технологии сверления для токарных станков с ЧПУ. Значительное увеличение производительности обработки при снижении затрат. Особенности Обеспечивает высокоточное сверление с допуском до 0,01 мм, что является окончательной операцией обработки отверстий на токарных станках с ЧПУ Сокращает время работы благодаря полной обработке отверстия за одну операцию, устраняя необходимость в растачивании Увеличивает стойкость инструмента в 10 и более раз, особенно при использовании инструментов из быстрорежущей стали, монолитных твердосплавных свёрл и свёрл с напайными пластинами, метчиков и развёрток Существенное увеличение скорости и подачи до 300% Подача СОЖ через отверстие в инструменте для инструментов с отверстиями для смазки TaeguTec GFI ER - Плавающий цанговый патрон для развёрток Плавающий патрон регулирует соосность между развёрткой и отверстием в заготовке, обеспечивая ту же точность, что и развёртка. Применение Плавающий патрон GFI - уникальное крепление для компенсации радиального смещения при развёртывании, выполняемом на вертикальных и горизонтальных станках. Особенности Радиальный плавающий механизм компенсирует смещение между развёрткой и заготовкой, обеспечивая ту же точность, что и развёртка. Специальный самоцентрирующий механизм устраняет конусность и увеличенный размер отверстия Преимущества Уникальный шариковый подшипник и конструкция вала позволяют обрабатывать в вертикальном и горизонтальном положении Точное и жёское крепление пружинными цангами ER или цангами ER Coolit Taegu&Tooling Максимальное радиальное биение 0.02 Угловое отклонение 1' Радиальное отклоненеи2д] Инструментальная оснастка Руководство по использованию Система радиального и углового выравнивания GYRO Плавающий цанговый патрон для развёрток GFI ER Руководство по использованию GYRO - система радиального и углового выравнивания Преимущества Лёгкая регулировка для устранения смещения осей патрона и револьверной головы (сверла и детали) Точный и эффективный зажим цангами ER и цангами ER с подводом СОЖ Coolit Jet Быстрая регулировка инструмента непосредственно на станке Инструкция по эксплуатации С каждым поставляемым патроном прилагается инструкция по эксплуатации. Примечание Давление СОЖ должно быть в пределах от 10 до 80 бар для отверстий малых диаметров 3-20мм (обычного давления подачи СОЖ 4 бар недостаточно) Необходимо обеспечить хорошую фильтрацию СОЖ, чтобы стружка не забивала отверстия для смазки Для обеспечения максимальной эффективности системы GYRO необходимо проверить и привести в соответствие с характеристиками станка люфты при делении револьверной головы, а также механизм опоры оси GYRO - система радиального и углового выравнивания Регулируемые патроны для простого устранения радиального и углового смещений. Применение Gyro -
