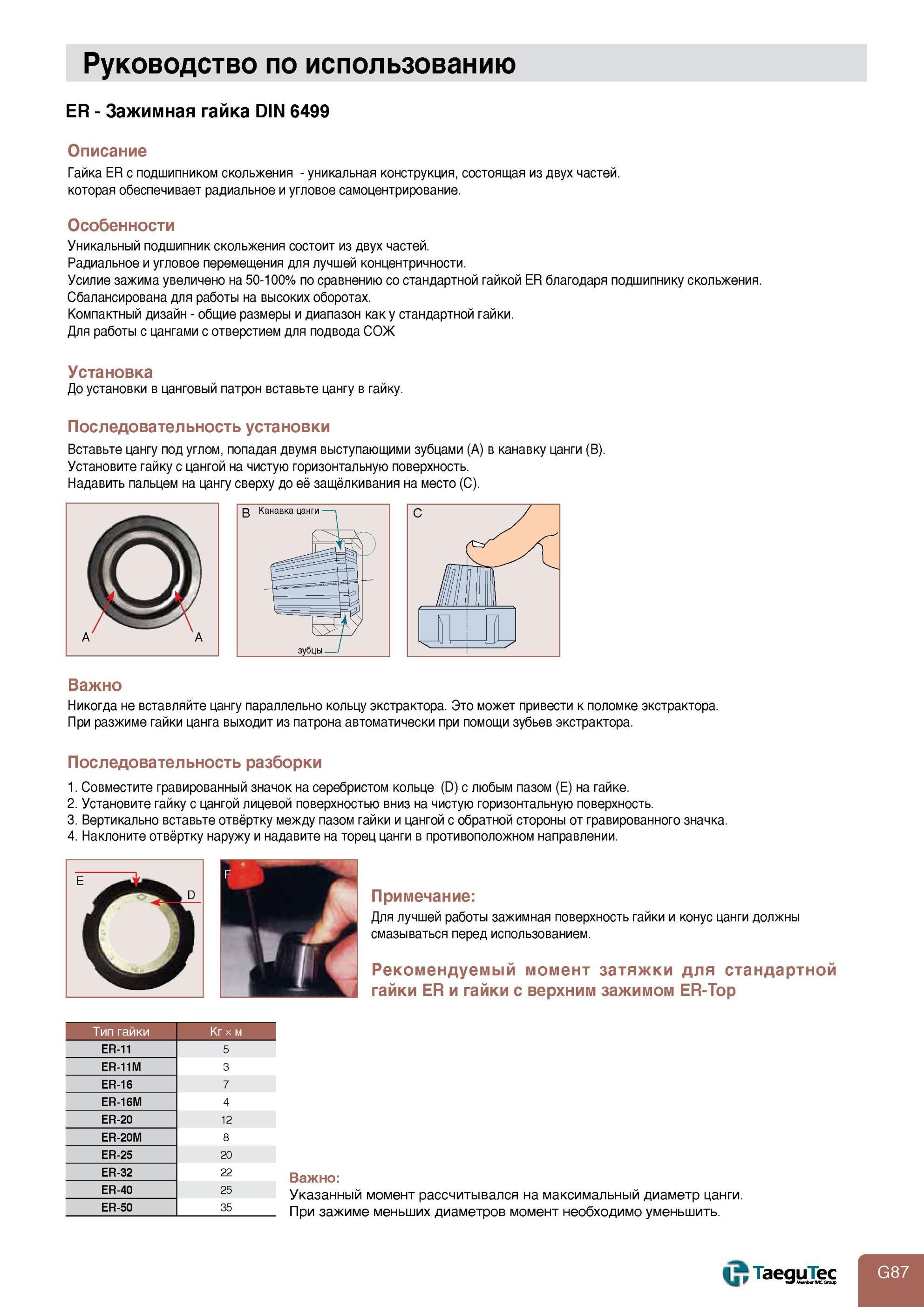

Описание особенностей зажимной гайки для стандартного цангового патрона Taegutec ER DIN 6499 Гайка ER с подшипником скольжения - уникальная конструкция, состоящая из двух частей. которая обеспечивает радиальное и угловое самоцентрирование. Особенности Уникальный подшипник скольжения состоит из двух частей. Радиальное и угловое перемещения для лучшей концентричности. Усилие зажима увеличено на 50-100% по сравнению со стандартной гайкой ER благодаря подшипнику скольжения. Сбалансирована для работы на высоких оборотах. Компактный дизайн - общие размеры и диапазон как у стандартной гайки. Для работы с цангами с отверстием для подвода СОЖ Установка До установки в цанговый патрон вставьте цангу в гайку. Последовательность установки Вставьте цангу под углом, попадая двумя выступающими зубцами (А) в канавку цанги (В). Установите гайку с цангой на чистую горизонтальную поверхность. Надавить пальцем на цангу сверху до её защёлкивания на место (С). Важно Никогда не вставляйте цангу параллельно кольцу экстрактора. Это может привести к поломке экстрактора. При разжиме гайки цанга выходит из патрона автоматически при помощи зубьев экстрактора. Последовательность разборки 1. Совместите гравированный значок на серебристом кольце (D) с любым пазом (Е) на гайке. 2. Установите гайку с цангой лицевой поверхностью вниз на чистую горизонтальную поверхность. 3. Вертикально вставьте отвёртку между пазом гайки и цангой с обратной стороны от гравированного значка. 4. Наклоните отвёртку наружу и надавите на торец цанги в противоположном направлении. Примечание Для лучшей работы зажимная поверхность гайки и конус цанги должны смазываться перед использованием. Рекомендуемый момент затяжки для стандартной гайки ER и гайки с верхним зажимом ER-Top Тип гайки Кг х м ER-11 5 ER-11M 3 ER-16 7 ER-16M 4 ER-20 12 ER-20M 8 ER-25 20 ER-32 22 ER-40 25 ER-50 35 Важно Указанный момент рассчитывался на максимальный диаметр цанги. При зажиме меньших диаметров момент необходимо уменьшить. F Канавка цанги зубцы Руководство по использованию инструментальной оснасткой Описание Последовательность установки и разборки момент рассчитывался Руководство по использованию ER - Зажимная гайка DIN 6499 Описание
