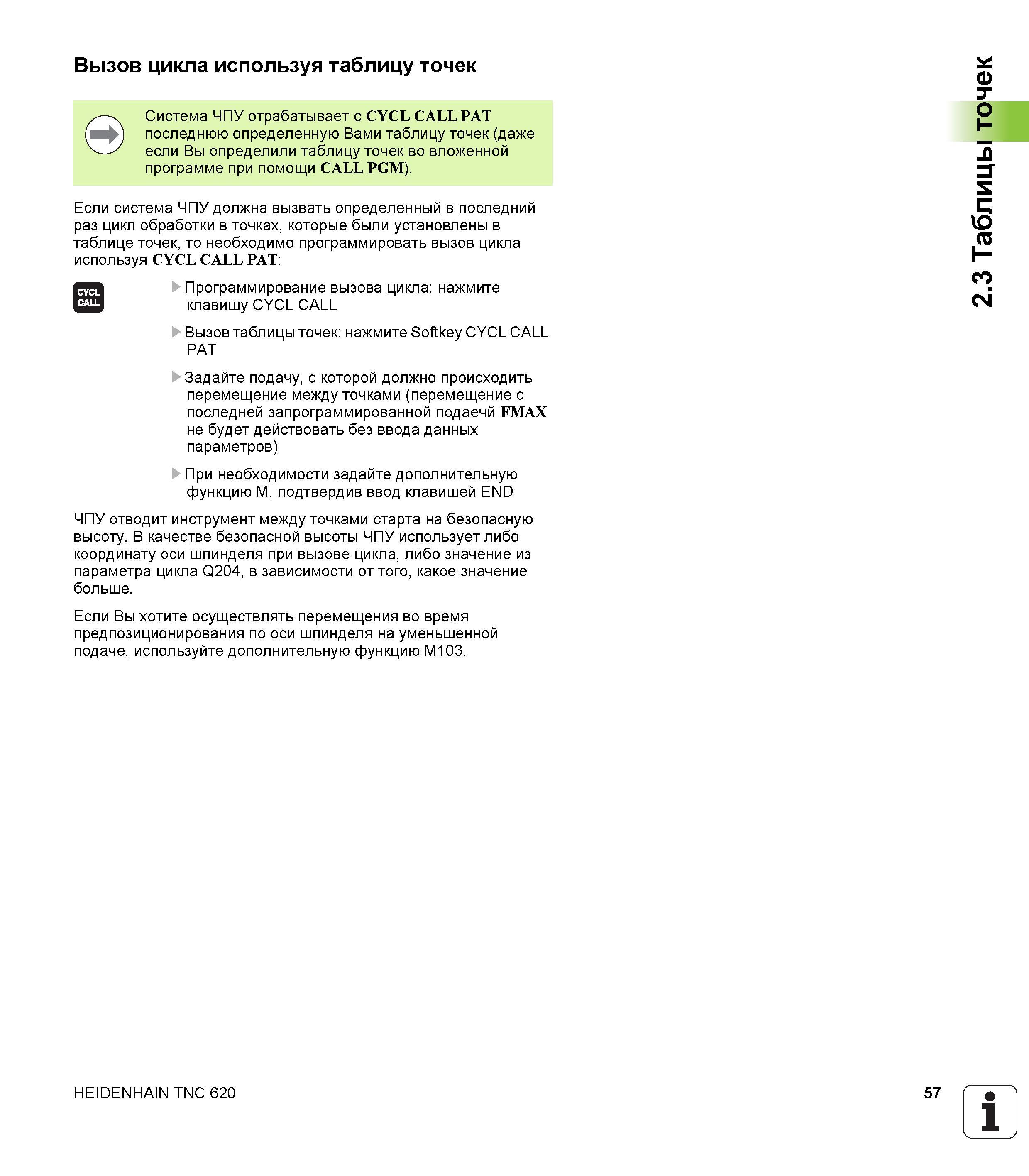

Вызов цикла используя таблицу точек Система ЧПУ отрабатывает с CYCL CALL PAT последнюю определенную Вами таблицу точек (даже если Вы определили таблицу точек во вложенной программе при помощи CALL PGM). Если система ЧПУ должна вызвать определенный в последний раз цикл обработки в точках, которые были установлены в таблице точек, то необходимо программировать вызов цикла используя CYCL CALL PAT Программирование вызова цикла нажмите клавишу CYCL CALL Вызов таблицы точек нажмите Softkey CYCL CALL PAT Задайте подачу, с которой должно происходить перемещение между точками (перемещение с последней запрограммированной подаечй FMAX не будет действовать без ввода данных параметров) При необходимости задайте дополнительную функцию M, подтвердив ввод клавишей END ЧПУ отводит инструмент между точками старта на безопасную высоту. В качестве безопасной высоты ЧПУ использует либо координату оси шпинделя при вызове цикла, либо значение из параметра цикла Q204, в зависимости от того, какое значение больше. Если Вы хотите осуществлять перемещения во время предпозиционирования по оси шпинделя на уменьшенной подаче, используйте дополнительную функцию M103. CYCL CALL HEIDENHAIN TNC 620 57 1 Ч 2.3 Таблицы точек
