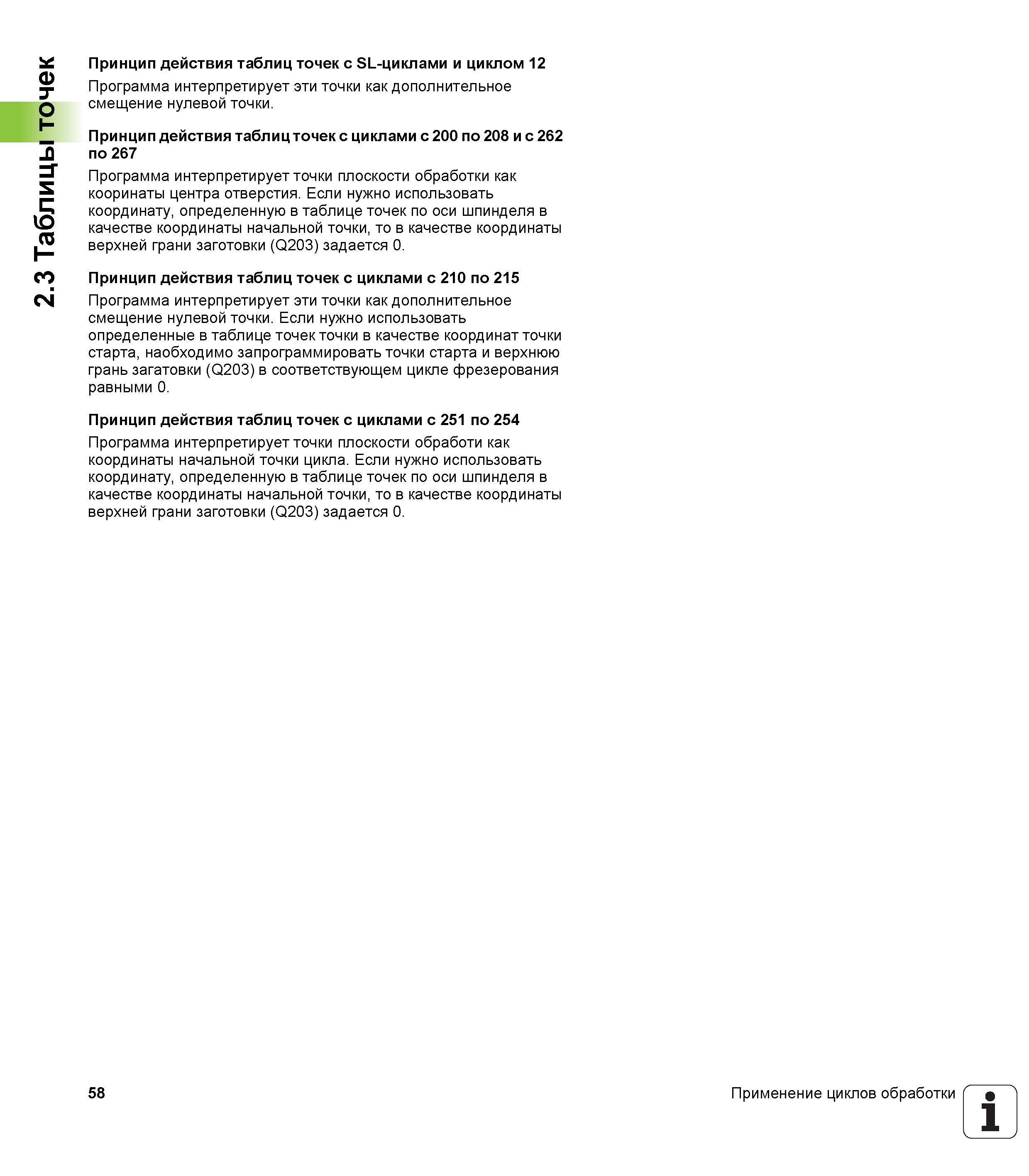

2.3 Таблицы точек Принцип действия таблиц точек с SL-циклами и циклом 12 Программа интерпретирует эти точки как дополнительное смещение нулевой точки. Принцип действия таблиц точек с циклами с 200 по 208 и с 262 по 267 Программа интерпретирует точки плоскости обработки как кооринаты центра отверстия. Если нужно использовать координату, определенную в таблице точек по оси шпинделя в качестве координаты начальной точки, то в качестве координаты верхней грани заготовки (Q203) задается 0. Принцип действия таблиц точек с циклами с 210 по 215 Программа интерпретирует эти точки как дополнительное смещение нулевой точки. Если нужно использовать определенные в таблице точек точки в качестве координат точки старта, наобходимо запрограммировать точки старта и верхнюю грань загатовки (Q203) в соответствующем цикле фрезерования равными 0. Принцип действия таблиц точек с циклами с 251 по 254 Программа интерпретирует точки плоскости обработи как координаты начальной точки цикла. Если нужно использовать координату, определенную в таблице точек по оси шпинделя в качестве координаты начальной точки, то в качестве координаты верхней грани заготовки (Q203) задается 0. 58 Применение циклов обработки 1
