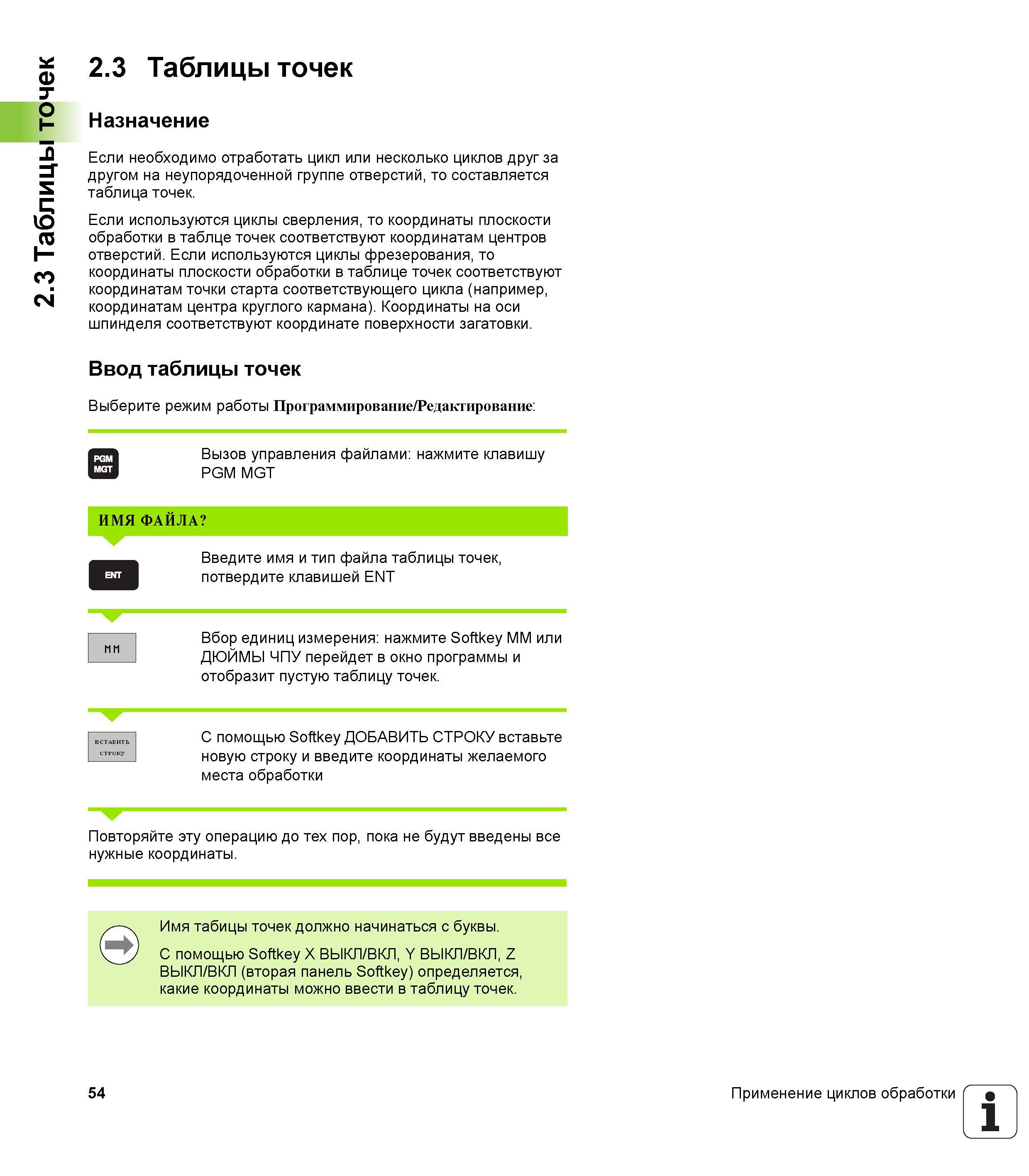

2.3 Таблицы точек 2.3 Таблицы точек Назначение Если необходимо отработать цикл или несколько циклов друг за другом на неупорядоченной группе отверстий, то составляется таблица точек. Если используются циклы сверления, то координаты плоскости обработки в таблце точек соответствуют координатам центров отверстий. Если используются циклы фрезерования, то координаты плоскости обработки в таблице точек соответствуют координатам точки старта соответствующего цикла (например, координатам центра круглого кармана). Координаты на оси шпинделя соответствуют координате поверхности загатовки. Ввод таблицы точек Выберите режим работы Программирование/Редактирование Вызов управления файлами нажмите клавишу PGM MGT ИМЯ ФАЙЛА Введите имя и тип файла таблицы точек, потвердите клавишей ENT Вбор единиц измерения нажмите Softkey ММ или ДЮЙМЫ ЧПУ перейдет в окно программы и отобразит пустую таблицу точек. С помощью Softkey ДОБАВИТЬ СТРОКУ вставьте новую строку и введите координаты желаемого места обработки Повторяйте эту операцию до тех пор, пока не будут введены все нужные координаты. Имя табицы точек должно начинаться с буквы. С помощью Softkey X ВЫКЛ/ВКЛ, Y ВЫКЛ/ВКЛ, Z ВЫКЛ/ВКЛ (вторая панель Softkey) определяется, какие координаты можно ввести в таблицу точек. 54 Применение циклов обработки 1
