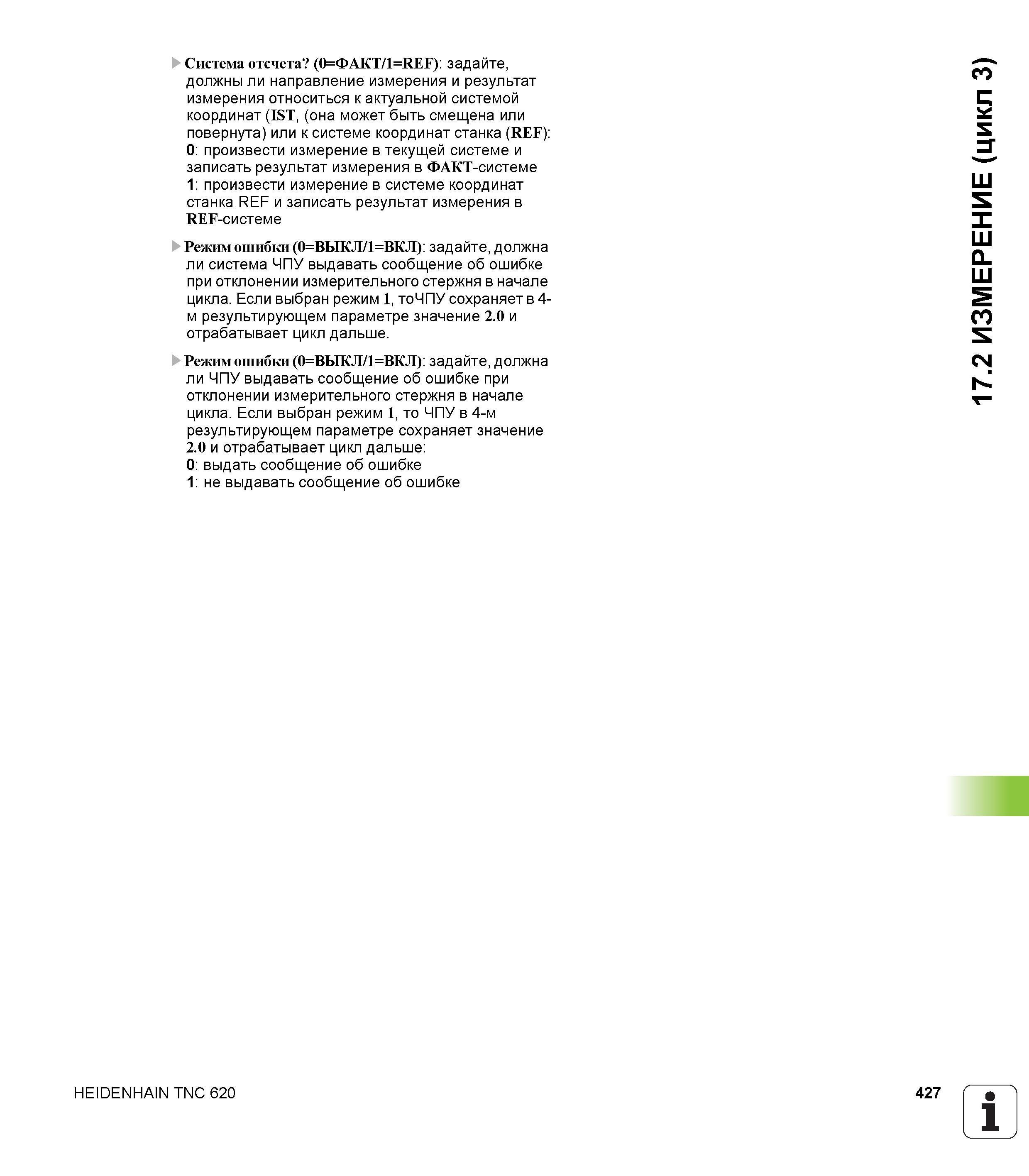

Система отсчета ФАКТ/ REF) задайте, должны ли направление измерения и результат измерения относиться к актуальной системой координат (IST, (она может быть смещена или повернута) или к системе координат станка (REF) 0 произвести измерение в текущей системе и записать результат измерения в ФАКТ-системе 1 произвести измерение в системе координат станка REF и записать результат измерения в REF-системе Режим ошибки (0=ВЫКЛЛ=ВКЛ) задайте, должна ли система ЧПУ выдавать сообщение об ошибке при отклонении измерительного стержня в начале цикла. Если выбран режим 1, тоЧПУ сохраняет в 4м результирующем параметре значение 2.0 и отрабатывает цикл дальше. Режим ошибки (0=ВЫКЛЛ=ВКЛ) задайте, должна ли ЧПУ выдавать сообщение об ошибке при отклонении измерительного стержня в начале цикла. Если выбран режим 1, то ЧПУ в 4-м результирующем параметре сохраняет значение 2.0 и отрабатывает цикл дальше 0 выдать сообщение об ошибке 1 не выдавать сообщение об ошибке HEIDENHAIN TNC 620 427 1 17.2 ИЗМЕРЕНИЕ (цикл 3)
