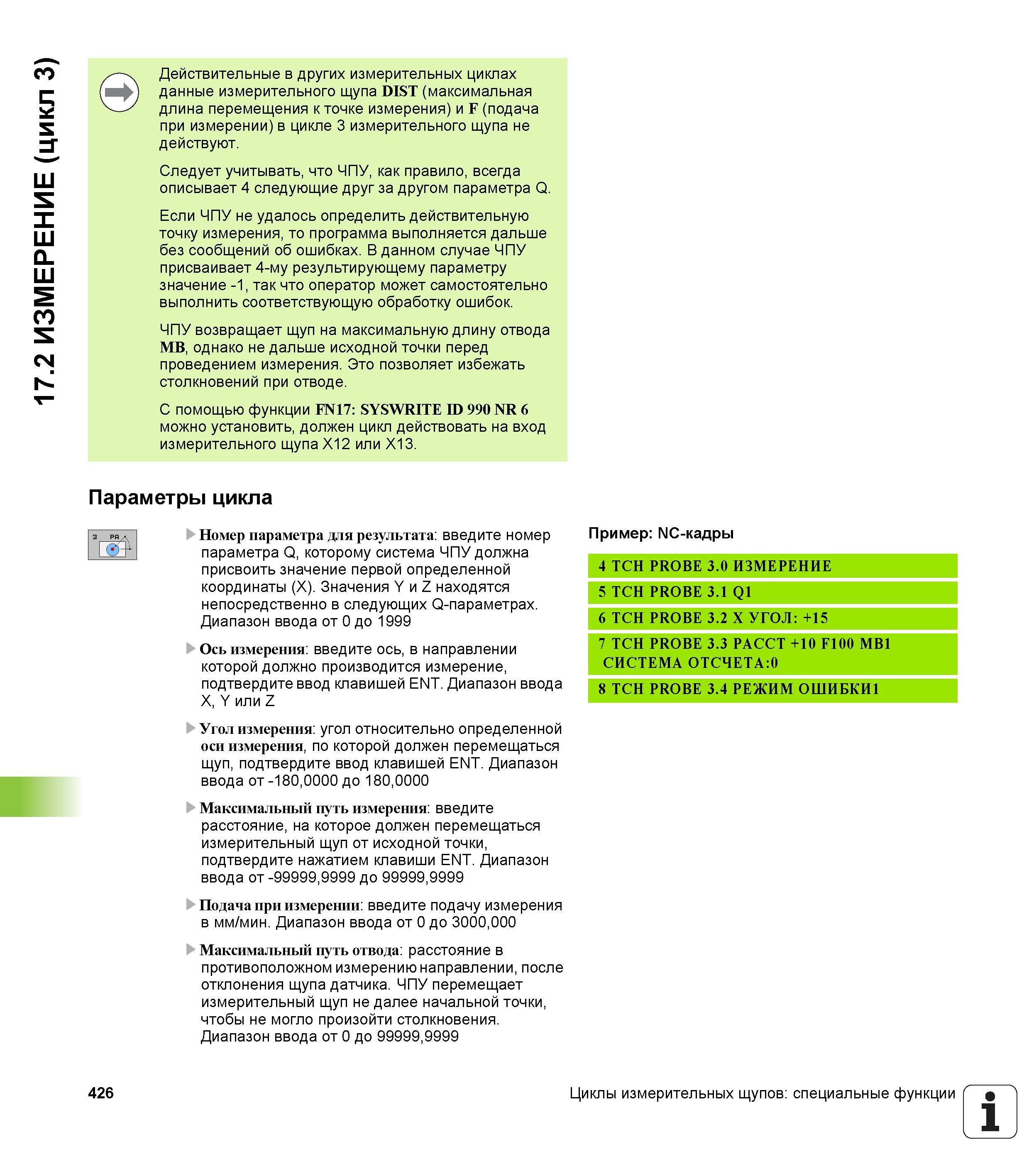

17.2 ИЗМЕРЕНИЕ (цикл 3) Действительные в других измерительных циклах данные измерительного щупа DIST (максимальная длина перемещения к точке измерения) и F (подача при измерении) в цикле 3 измерительного щупа не действуют. Следует учитывать, что ЧПУ, как правило, всегда описывает 4 следующие друг за другом параметра Q. Если ЧПУ не удалось определить действительную точку измерения, то программа выполняется дальше без сообщений об ошибках. В данном случае ЧПУ присваивает 4-му результирующему параметру значение -1, так что оператор может самостоятельно выполнить соответствующую обработку ошибок. ЧПУ возвращает щуп на максимальную длину отвода MB, однако не дальше исходной точки перед проведением измерения. Это позволяет избежать столкновений при отводе. С помощью функции FN17 SYSWRITE ID 990 NR 6 можно установить, должен цикл действовать на вход измерительного щупа X12 или X13. Параметры цикла Номер параметра для результата введите номер параметра Q, которому система ЧПУ должна присвоить значение первой определенной координаты (X). Значения Y и Z находятся непосредственно в следующих Q-параметрах. Диапазон ввода от 0 до 1999 Ось измерения введите ось, в направлении которой должно производится измерение, подтвердите ввод клавишей ENT. Диапазон ввода X, Y или Z Угол измерения угол относительно определенной оси измерения, по которой должен перемещаться щуп, подтвердите ввод клавишей ENT. Диапазон ввода от -180,0000 до 180,0000 Максимальный путь измерения введите расстояние, на которое должен перемещаться измерительный щуп от исходной точки, подтвердите нажатием клавиши ENT. Диапазон ввода от -99999,9999 до 99999,9999 Подача при измерении введите подачу измерения в мм/мин. Диапазон ввода от 0 до 3000,000 Максимальный путь отвода расстояние в противоположном измерению направлении, после отклонения щупа датчика. ЧПУ перемещает измерительный щуп не далее начальной точки, чтобы не могло произойти столкновения. Диапазон ввода от 0 до 99999,9999 Пример NC-кадры 4 TCH PROBE 3.0 ИЗМЕРЕНИЕ 5 TCH PROBE 3.1 Q1 6 TCH PROBE 3.2 X УГОЛ +15 7 TCH PROBE 3.3 РАССТ +10 F100 MB1 СИСТЕМА ОТСЧЕТА:0 8 TCH PROBE 3.4 РЕЖИМ ОШИБКИ1 426 Циклы измерительных щупов специальные функции 1
