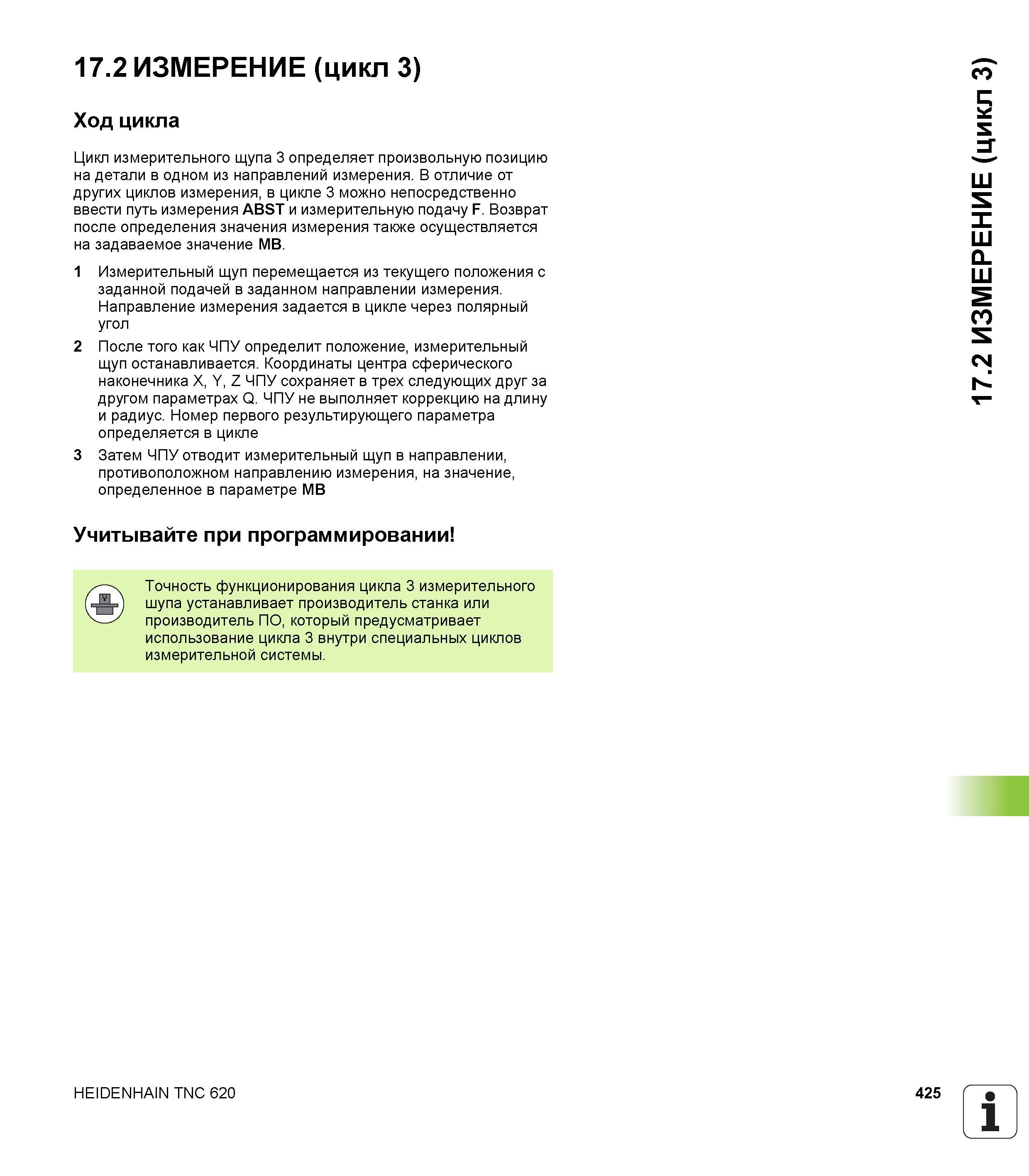

17.2 ИЗМЕРЕНИЕ (цикл 3) Ход цикла Цикл измерительного щупа 3 определяет произвольную позицию на детали в одном из направлений измерения. В отличие от других циклов измерения, в цикле 3 можно непосредственно ввести путь измерения ABST и измерительную подачу F. Возврат после определения значения измерения также осуществляется на задаваемое значение MB. 1 Измерительный щуп перемещается из текущего положения с заданной подачей в заданном направлении измерения. Направление измерения задается в цикле через полярный угол 2 После того как ЧПУ определит положение, измерительный щуп останавливается. Координаты центра сферического наконечника X, Y, Z ЧПУ сохраняет в трех следующих друг за другом параметрах Q. ЧПУ не выполняет коррекцию на длину и радиус. Номер первого результирующего параметра определяется в цикле 3 Затем ЧПУ отводит измерительный щуп в направлении, противоположном направлению измерения, на значение, определенное в параметре MB Учитывайте при программировании Точность функционирования цикла 3 измерительного шупа устанавливает производитель станка или производитель ПО, который предусматривает использование цикла 3 внутри специальных циклов измерительной системы. HEIDENHAIN TNC 620 425 1 17.2 ИЗМЕРЕНИЕ (цикл 3)
