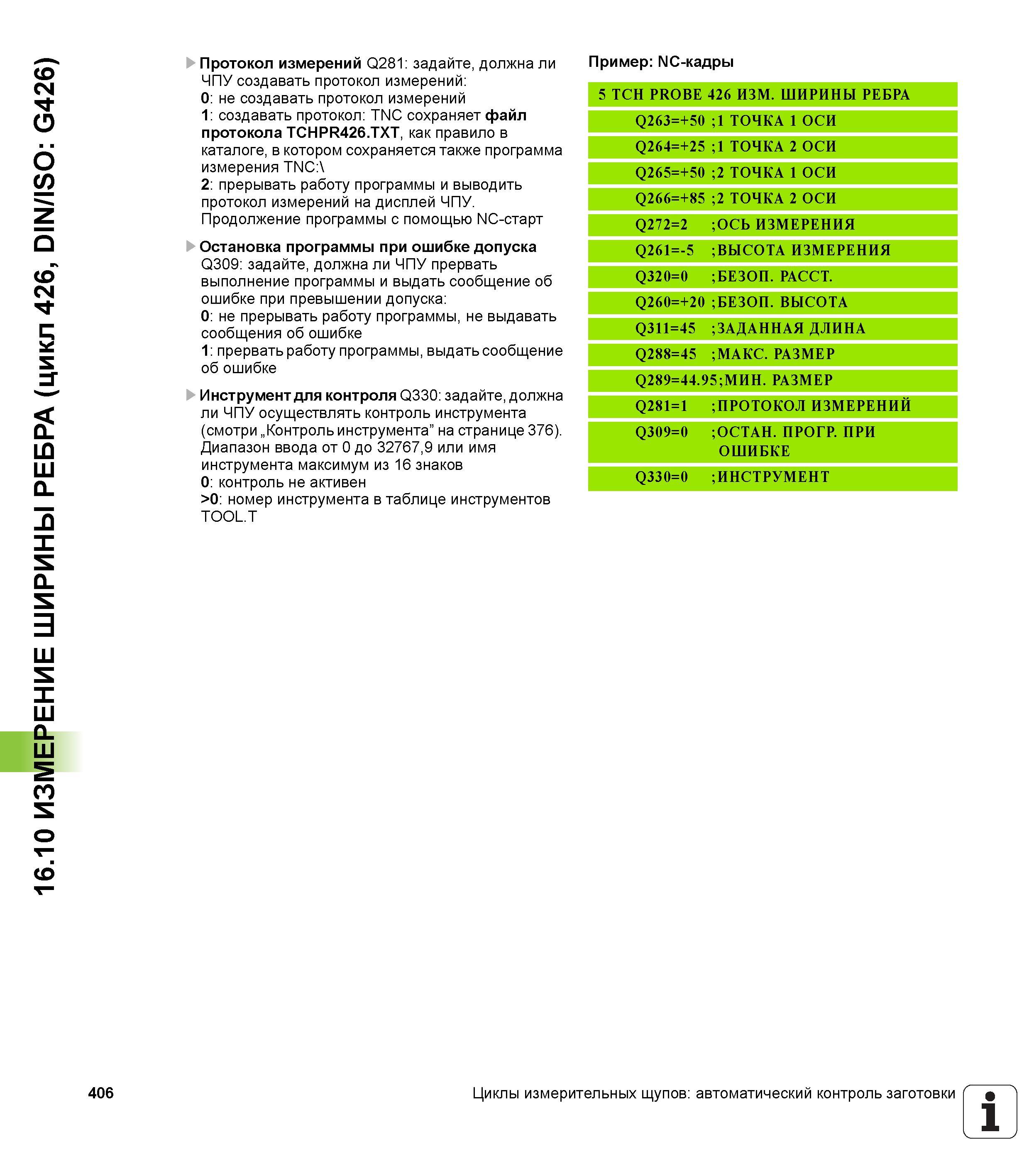

16.10 ИЗМЕРЕНИЕ ШИРИНЫ РЕБРА (цикл 426, DIN/ISO G426) 406 Протокол измерений Q281 задайте, должна ли ЧПУ создавать протокол измерений 0 не создавать протокол измерений 1 создавать протокол TNC сохраняет файл протокола TCHPR426.TXT, как правило в каталоге, в котором сохраняется также программа измерения TNC:\ 2 прерывать работу программы и выводить протокол измерений на дисплей ЧПУ. Продолжение программы с помощью NC-старт Остановка программы при ошибке допуска Q309 задайте, должна ли ЧПУ прервать выполнение программы и выдать сообщение об ошибке при превышении допуска 0 не прерывать работу программы, не выдавать сообщения об ошибке 1 прервать работу программы, выдать сообщение об ошибке Инструмент для контроля Q330 задайте, должна ли чПУ осуществлять контроль инструмента (смотри „ Контроль инструмента” на странице 376). Диапазон ввода от 0 до 32767,9 или имя инструмента максимум из 16 знаков 0 контроль не активен >0 номер инструмента в таблице инструментов TOOL.T Пример NC-кадры 5 TCH PROBE 426 ИЗМ. ШИРИНЫ РЕБРА О 5 + II 6 2 O' ;1 ТОЧКА 1 ОСИ Q264=+25 ;1 ТОЧКА 2 ОСИ Q265=+50 ;2 ТОЧКА 1 ОСИ 5 00 + = 6 6 2 Q ;2 ТОЧКА 2 ОСИ Q272=2 ;ОСЬ ИЗМЕРЕНИЯ Q261=-5 ;ВЫСОТА ИЗМЕРЕНИЯ Q320=0 ;БЕЗОП. РАССТ. Q260=+20 А Т О С Ы В И О З Е ;Б Q311=45 ;ЗАДАННАЯ ДЛИНА Q288=45 ;МАКС. РАЗМЕР Q289=44.95 РАЗМЕР Q281=1 ;ПРОТОКОЛ ИЗМЕРЕНИИ Q309=0 ;ОСТАН. ПРОГР. ПРИ ОШИБКЕ Q330=0 ;ИНСТРУМЕНТ Циклы измерительных щупов автоматический контроль заготовки 1
