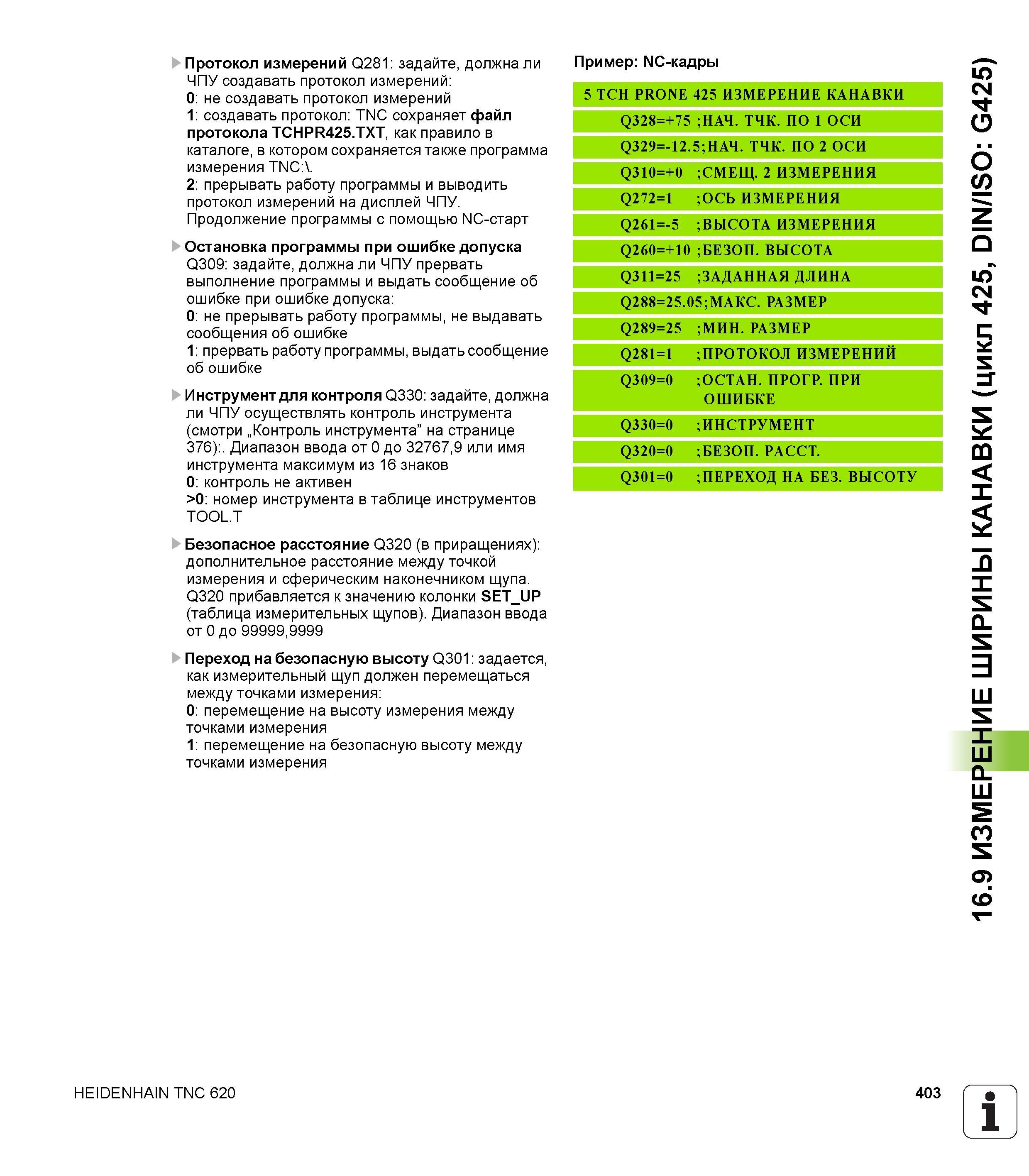

403 Руководство пользователя HEIDENHAIN TNC 620 Программирование циклов ЧПУ Стр.403

Руководство HEIDENHAIN TNC 620 Программирование циклов 2011 Стр. 403 0403 Lab2u

Протокол измерений Q281 задайте, должна ли ЧПУ создавать протокол измерений 0 не создавать протокол измерений 1 создавать протокол TNC сохраняет файл протокола TCHPR425.TXT, как правило в каталоге, в котором сохраняется также программа измерения TNC:\. 2 прерывать работу программы и выводить протокол измерений на дисплей ЧПУ. Продолжение программы с помощью NC-старт Остановка программы при ошибке допуска Q309 задайте, должна ли ЧПУ прервать выполнение программы и выдать сообщение об ошибке при ошибке допуска 0 не прерывать работу программы, не выдавать сообщения об ошибке 1 прервать работу программы, выдать сообщение об ошибке Инструмент для контроля Q330 задайте, должна ли чПУ осуществлять контроль инструмента (смотри „Контроль инструмента” на странице 376):. Диапазон ввода от 0 до 32767,9 или имя инструмента максимум из 16 знаков 0 контроль не активен >0 номер инструмента в таблице инструментов TOOL.T Безопасное расстояние Q320 (в приращениях) дополнительное расстояние между точкой измерения и сферическим наконечником щупа. Q320 прибавляется к значению колонки SET_UP (таблица измерительных щупов). Диапазон ввода от 0 до 99999,9999 Переход на безопасную высоту Q301 задается, как измерительный щуп должен перемещаться между точками измерения 0 перемещение на высоту измерения между точками измерения 1 перемещение на безопасную высоту между точками измерения Пример NC-кадры 5 TCH PRONE 425 ИЗМЕРЕНИЕ КАНАВКИ Q328=+75 ;НАЧ. ТЧК. ПО 1 ОСИ Q329=-12.5;НАЧ. ТЧК. ПО 2 ОСИ Q310=+0 СМЕЩ. 2 ИЗМЕРЕНИЯ Q272=1 ОСЬ ИЗМЕРЕНИЯ Q261=-5 ВЫСОТА ИЗМЕРЕНИЯ 0 +1 = 0 6 2 Q БЕЗОП. ВЫСОТА Q311=25 ЗАДАННАЯ ДЛИНА Q288=25.05;МАКС. РАЗМЕР Q289=25 МИН. РАЗМЕР Q281=1 ПРОТОКОЛ ИЗМЕРЕНИИ Q309=0 ОСТАН. ПРОГР. ПРИ ОШИБКЕ Q330=0 ИНСТРУМЕНТ Q320=0 БЕЗОП. РАССТ. Q301=0 ПЕРЕХОД НА БЕЗ. ВЫСОТУ HEIDENHAIN TNC 620 403 1 16.9 ИЗМЕРЕНИЕ ШИРИНЫ КАНАВКИ (цикл 425, DIN/ISO G425)
