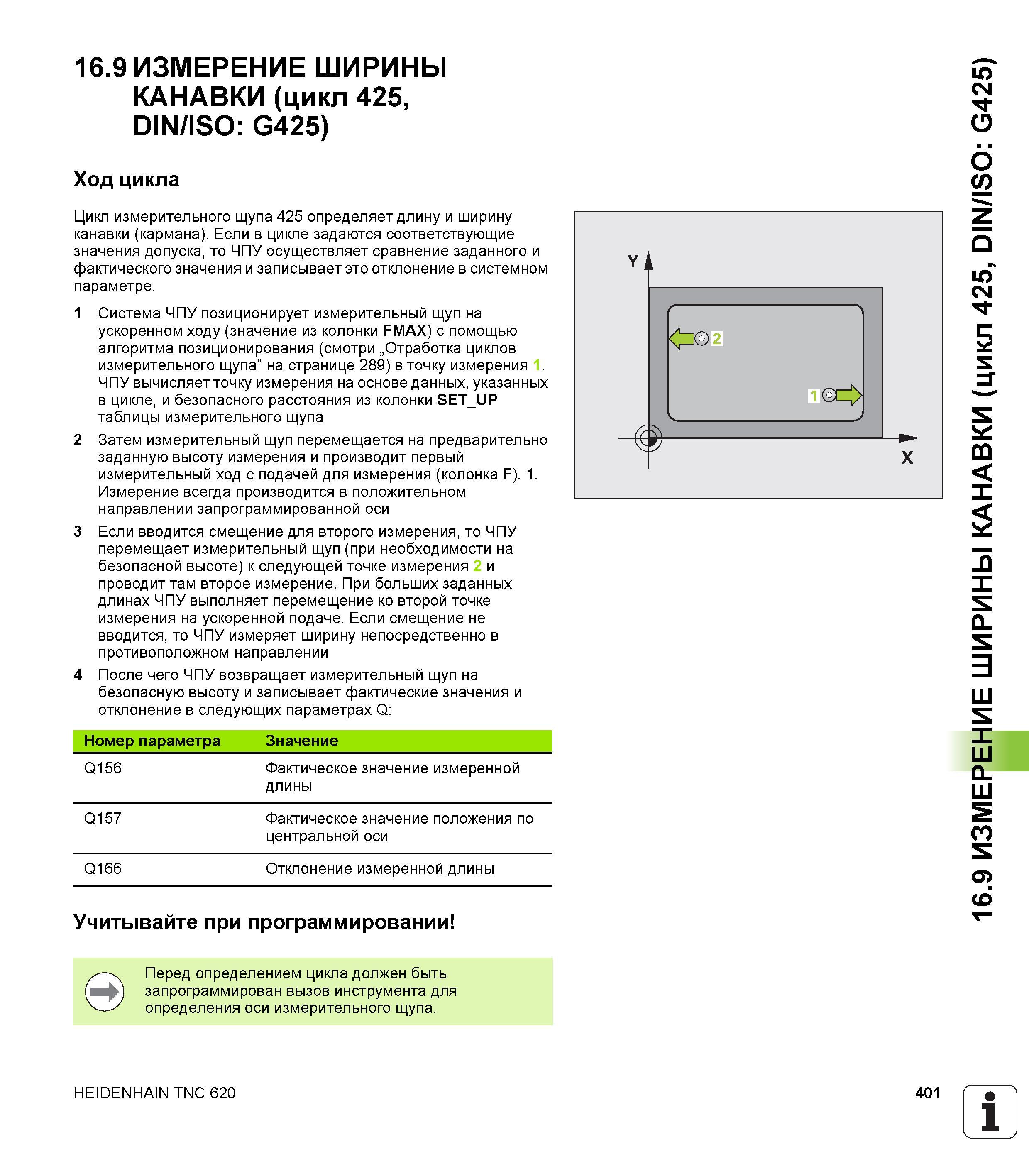

16.9 ИЗМЕРЕНИЕ ШИРИНЫ КАНАВКИ (цикл 425, DIN/ISO G425) Ход цикла Цикл измерительного щупа 425 определяет длину и ширину канавки (кармана). Если в цикле задаются соответствующие значения допуска, то ЧПУ осуществляет сравнение заданного и фактического значения и записывает это отклонение в системном параметре. 1 Система ЧПУ позиционирует измерительный щуп на ускоренном ходу (значение из колонки FMAX) с помощью алгоритма позиционирования (смотри „Отработка циклов измерительного щупа” на странице 289) в точку измерения 1. ЧПУ вычисляет точку измерения на основе данных, указанных в цикле, и безопасного расстояния из колонки SET_UP таблицы измерительного щупа 2 Затем измерительный щуп перемещается на предварительно заданную высоту измерения и производит первый измерительный ход с подачей для измерения (колонка F). 1. Измерение всегда производится в положительном направлении запрограммированной оси 3 Если вводится смещение для второго измерения, то ЧПУ перемещает измерительный щуп (при необходимости на безопасной высоте) к следующей точке измерения 2 и проводит там второе измерение. При больших заданных длинах ЧПУ выполняет перемещение ко второй точке измерения на ускоренной подаче. Если смещение не вводится, то ЧПУ измеряет ширину непосредственно в противоположном направлении 4 После чего ЧПУ возвращает измерительный щуп на безопасную высоту и записывает фактические значения и отклонение в следующих параметрах Q Номер параметра Значение Q156 Фактическое значение измеренной длины Q157 Фактическое значение положения по центральной оси Q166 Отклонение измеренной длины Учитывайте при программировании Перед определением цикла должен быть запрограммирован вызов инструмента для определения оси измерительного щупа. HEIDENHAIN TNC 620 401 1 16.9 ИЗМЕРЕНИЕ ШИРИНЫ КАНАВКИ (цикл 425, DIN/ISO G425)
