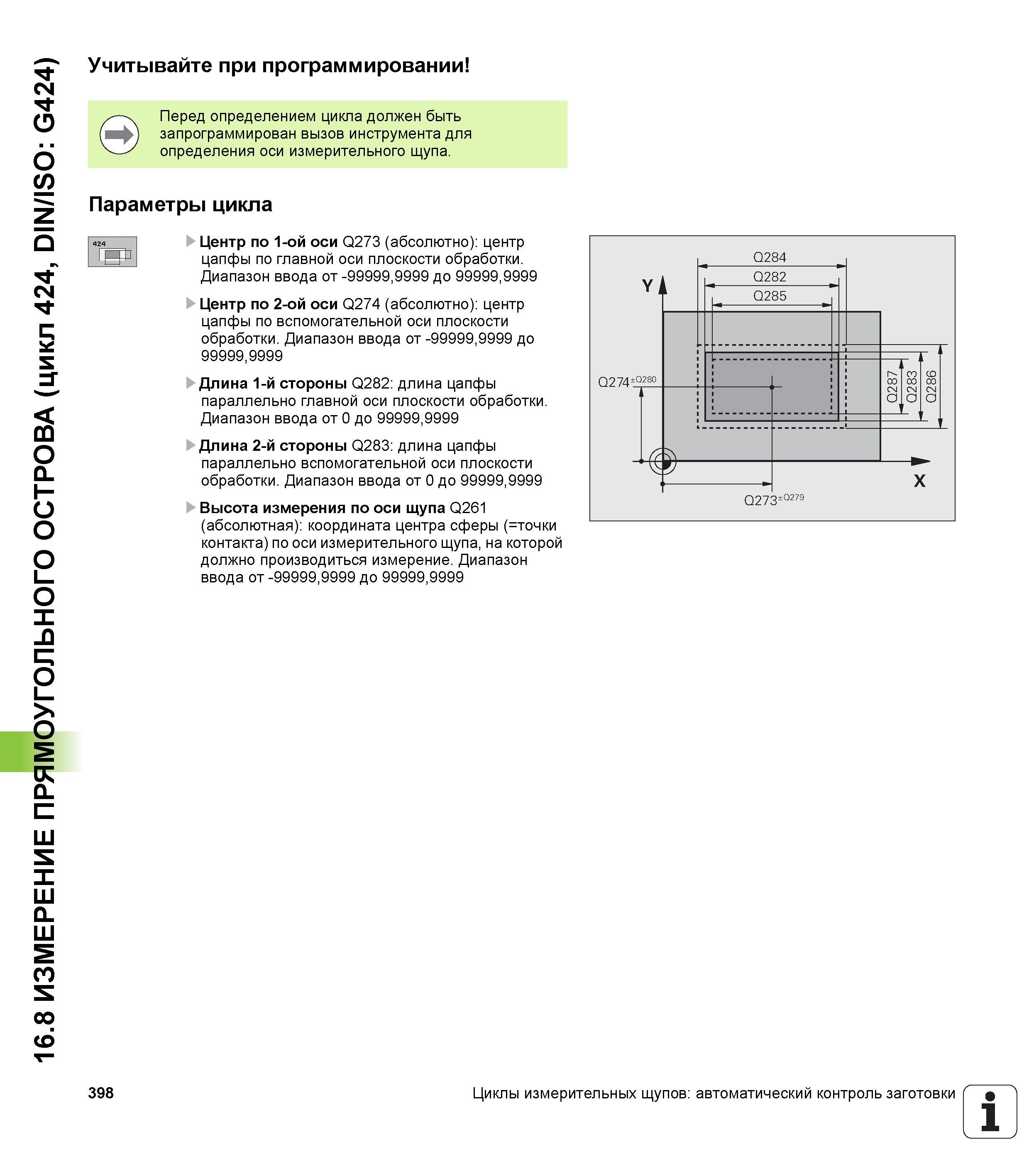

16.8 ИЗМЕРЕНИЕ ПРЯМОУГОЛЬНОГО ОСТРОВА (цикл 424, DIN/ISO G424) Учитывайте при программировании Перед определением цикла должен быть запрограммирован вызов инструмента для определения оси измерительного щупа. Параметры цикла Центр по 1-ой оси Q273 (абсолютно) центр цапфы по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 Центр по 2-ой оси Q274 (абсолютно) центр цапфы по вспомогательной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 Длина 1-й стороны Q282 длина цапфы параллельно главной оси плоскости обработки. Диапазон ввода от 0 до 99999,9999 Длина 2-й стороны Q283 длина цапфы параллельно вспомогательной оси плоскости обработки. Диапазон ввода от 0 до 99999,9999 Высота измерения по оси щупа Q261 (абсолютная) координата центра сферы (=точки контакта) по оси измерительного щупа, на которой должно производиться измерение. Диапазон ввода от -99999,9999 до 99999,9999 Q284 Q282 Q285 Q273±Q279 398 Циклы измерительных щупов автоматический контроль заготовки 1
