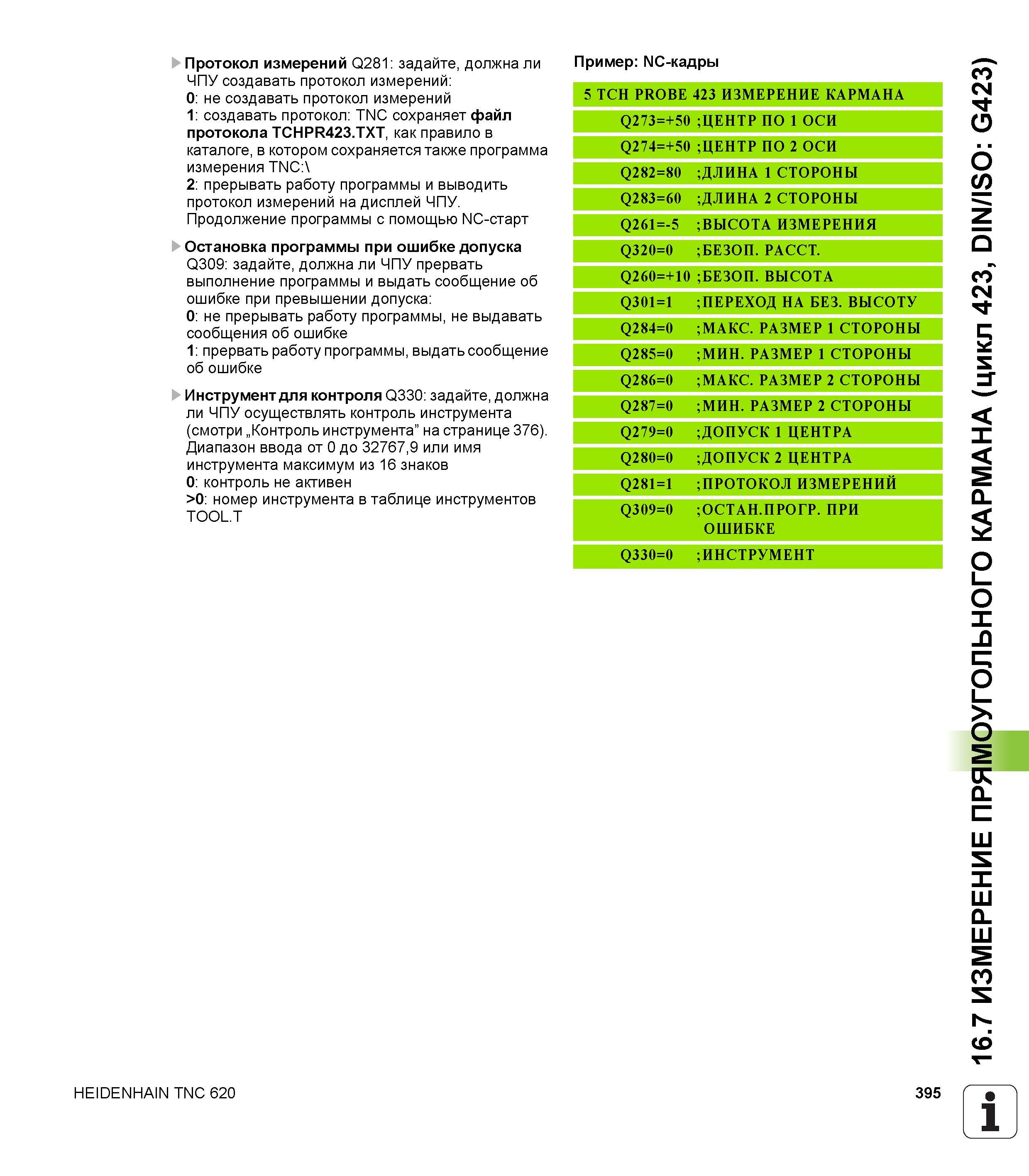

Протокол измерений Q281 задайте, должна ли ЧПУ создавать протокол измерений 0 не создавать протокол измерений 1 создавать протокол TNC сохраняет файл протокола TCHPR423.TXT, как правило в каталоге, в котором сохраняется также программа измерения TNC:\ 2 прерывать работу программы и выводить протокол измерений на дисплей ЧПУ. Продолжение программы с помощью NC-старт Остановка программы при ошибке допуска Q309 задайте, должна ли ЧПУ прервать выполнение программы и выдать сообщение об ошибке при превышении допуска 0 не прерывать работу программы, не выдавать сообщения об ошибке 1 прервать работу программы, выдать сообщение об ошибке Инструмент для контроля Q330 задайте, должна ли чПУ осуществлять контроль инструмента (смотри „ Контроль инструмента” на странице 376). Диапазон ввода от 0 до 32767,9 или имя инструмента максимум из 16 знаков 0 контроль не активен >0 номер инструмента в таблице инструментов TOOL.T Пример NC-кадры 5 TCH PROBE 423 ИЗМЕРЕНИЕ КАРМАНА Q273=+50 ;ЦЕНТР ПО 1 ОСИ Q274=+50 ;ЦЕНТР ПО 2 ОСИ Q282=80 ;ДЛИНА 1 СТОРОНЫ Q283=60 ;ДЛИНА 2 СТОРОНЫ Q261=-5 ;ВЫСОТА ИЗМЕРЕНИЯ Q320=0 ;БЕЗОП. РАССТ. Q260=+10 ;БЕЗОП. ВЫСОТА Q301=1 ;ПЕРЕХОД НА БЕЗ. ВЫСОТУ Q284=0 ;МАКС. РАЗМЕР 1 СТОРОНЫ Q285=0 ;МИН. РАЗМЕР 1 СТОРОНЫ Q286=0 ;МАКС. РАЗМЕР 2 СТОРОНЫ Q287=0 ;МИН. РАЗМЕР 2 СТОРОНЫ Q279=0 ;ДОПУСК 1 ЦЕНТРА Q280=0 ;ДОПУСК 2 ЦЕНТРА Q281=1 ;ПРОТОКОЛ ИЗМЕРЕНИИ Q309=0 ;ОСТАН.ПРОГР. ПРИ ОШИБКЕ Q330=0 ;ИНСТРУМЕНТ HEIDENHAIN TNC 620 395 Ч 16.7 ИЗМЕРЕНИЕ ПРЯМОУГОЛЬНОГО КАРМАНА (цикл 423, DIN/ISO G423)
