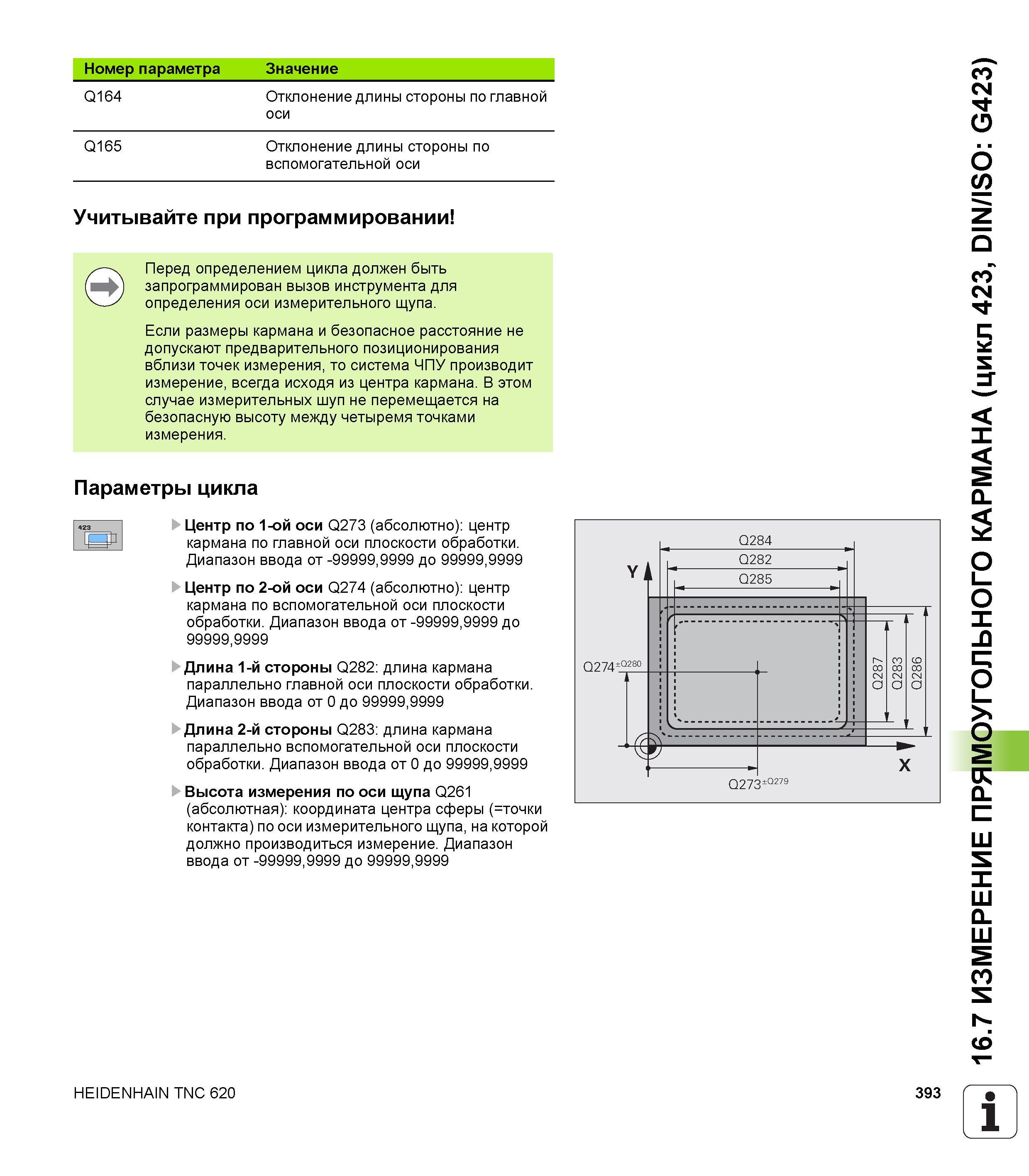

Номер параметра Значение Q164 Отклонение длины стороны по главной оси Q165 Отклонение длины стороны по вспомогательной оси Учитывайте при программировании Перед определением цикла должен быть запрограммирован вызов инструмента для определения оси измерительного щупа. Если размеры кармана и безопасное расстояние не допускают предварительного позиционирования вблизи точек измерения, то система ЧПУ производит измерение, всегда исходя из центра кармана. В этом случае измерительных шуп не перемещается на безопасную высоту между четыремя точками измерения. Параметры цикла Центр по 1-ой оси Q273 (абсолютно) центр кармана по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 Центр по 2-ой оси Q274 (абсолютно) центр кармана по вспомогательной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 Длина 1-й стороны Q282 длина кармана параллельно главной оси плоскости обработки. Диапазон ввода от 0 до 99999,9999 Длина 2-й стороны Q283 длина кармана параллельно вспомогательной оси плоскости обработки. Диапазон ввода от 0 до 99999,9999 Высота измерения по оси щупа Q261 (абсолютная) координата центра сферы (=точки контакта) по оси измерительного щупа, на которой должно производиться измерение. Диапазон ввода от -99999,9999 до 99999,9999 HEIDENHAIN TNC 620 393 Ч 16.7 ИЗМЕРЕНИЕ ПРЯМОУГОЛЬНОГО КАРМАНА (цикл 423, DIN/ISO G423)
