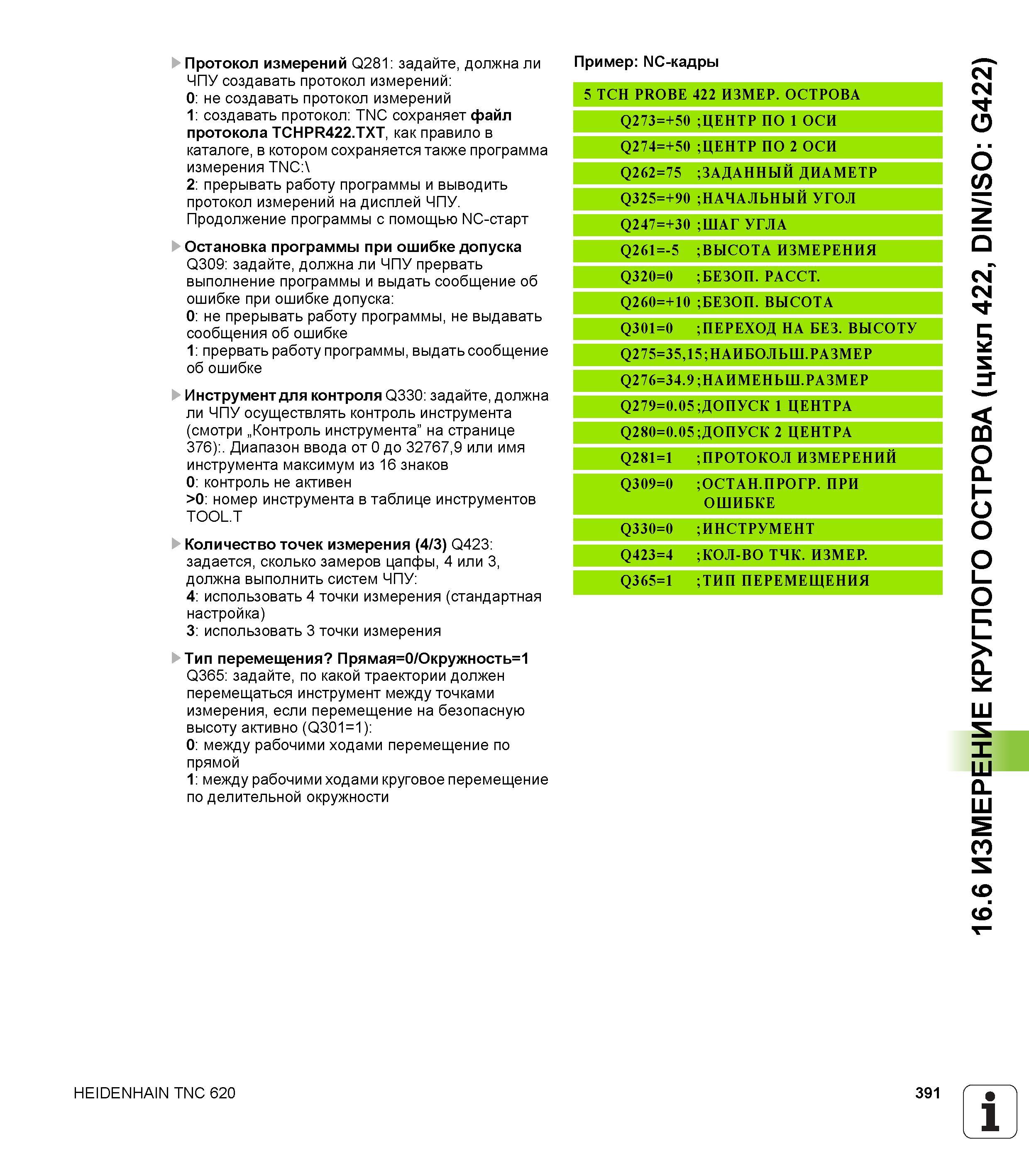

391 Руководство пользователя HEIDENHAIN TNC 620 Программирование циклов ЧПУ Стр.391

Руководство HEIDENHAIN TNC 620 Программирование циклов 2011 Стр. 391 0391 Lab2u

Протокол измерений Q281 задайте, должна ли ЧПУ создавать протокол измерений 0 не создавать протокол измерений 1 создавать протокол TNC сохраняет файл протокола TCHPR422.TXT, как правило в каталоге, в котором сохраняется также программа измерения TNC:\ 2 прерывать работу программы и выводить протокол измерений на дисплей ЧПУ. Продолжение программы с помощью NC-старт Остановка программы при ошибке допуска Q309 задайте, должна ли ЧПУ прервать выполнение программы и выдать сообщение об ошибке при ошибке допуска 0 не прерывать работу программы, не выдавать сообщения об ошибке 1 прервать работу программы, выдать сообщение об ошибке Инструмент для контроля Q330 задайте, должна ли чПУ осуществлять контроль инструмента (смотри „Контроль инструмента” на странице 376):. Диапазон ввода от 0 до 32767,9 или имя инструмента максимум из 16 знаков 0 контроль не активен >0 номер инструмента в таблице инструментов TOOL.T Количество точек измерения (4/3) Q423 задается, сколько замеров цапфы, 4 или 3, должна выполнить систем ЧПУ 4 использовать 4 точки измерения (стандартная настройка) 3 использовать 3 точки измерения Тип перемещения Прямая=0Юкружность=1 Q365 задайте, по какой траектории должен перемещаться инструмент между точками измерения, если перемещение на безопасную высоту активно (Q301=1) 0 между рабочими ходами перемещение по прямой 1 между рабочими ходами круговое перемещение по делительной окружности Пример NC-кадры 5 TCH PROBE 422 ИЗМЕР. ОСТРОВА Q273=+50 ;ЦЕНТР ПО 1 ОСИ Q274=+50 ;ЦЕНТР ПО 2 ОСИ Q262=75 ;ЗАДАННЫЙ ДИАМЕТР Q325=+90 ;НАЧАЛЬНЫИ УГОЛ Q247=+30 ;ШАГ УГЛА Q261=-5 ;ВЫСОТА ИЗМЕРЕНИЯ Q320=0 ;БЕЗОП. РАССТ. Q260=+10 ;БЕЗОП. ВЫСОТА Q301=0 ;ПЕРЕХОД НА БЕЗ. ВЫСОТУ Q275=35,15;НАИБОЛЬШ. РАЗМЕР Q276=34.9 ;НАИМЕНЬШ. РАЗМЕР Q279=0.05 ;ДОПУСК 1 ЦЕНТРА Q280=0.05 ;ДОПУСК 2 ЦЕНТРА Q281=1 ;ПРОТОКОЛ ИЗМЕРЕНИЙ Q309=0 ;ОСТАН.ПРОГР. ПРИ ОШИБКЕ Q330=0 ;ИНСТРУМЕНТ Q423=4 ;КОЛ-ВО ТЧК. ИЗМЕР. Q365=1 ;ТИП ПЕРЕМЕЩЕНИЯ HEIDENHAIN TNC 620 391 1 16.6 ИЗМЕРЕНИЕ КРУГЛОГО ОСТРОВА (цикл 422, DIN/ISO G422)
