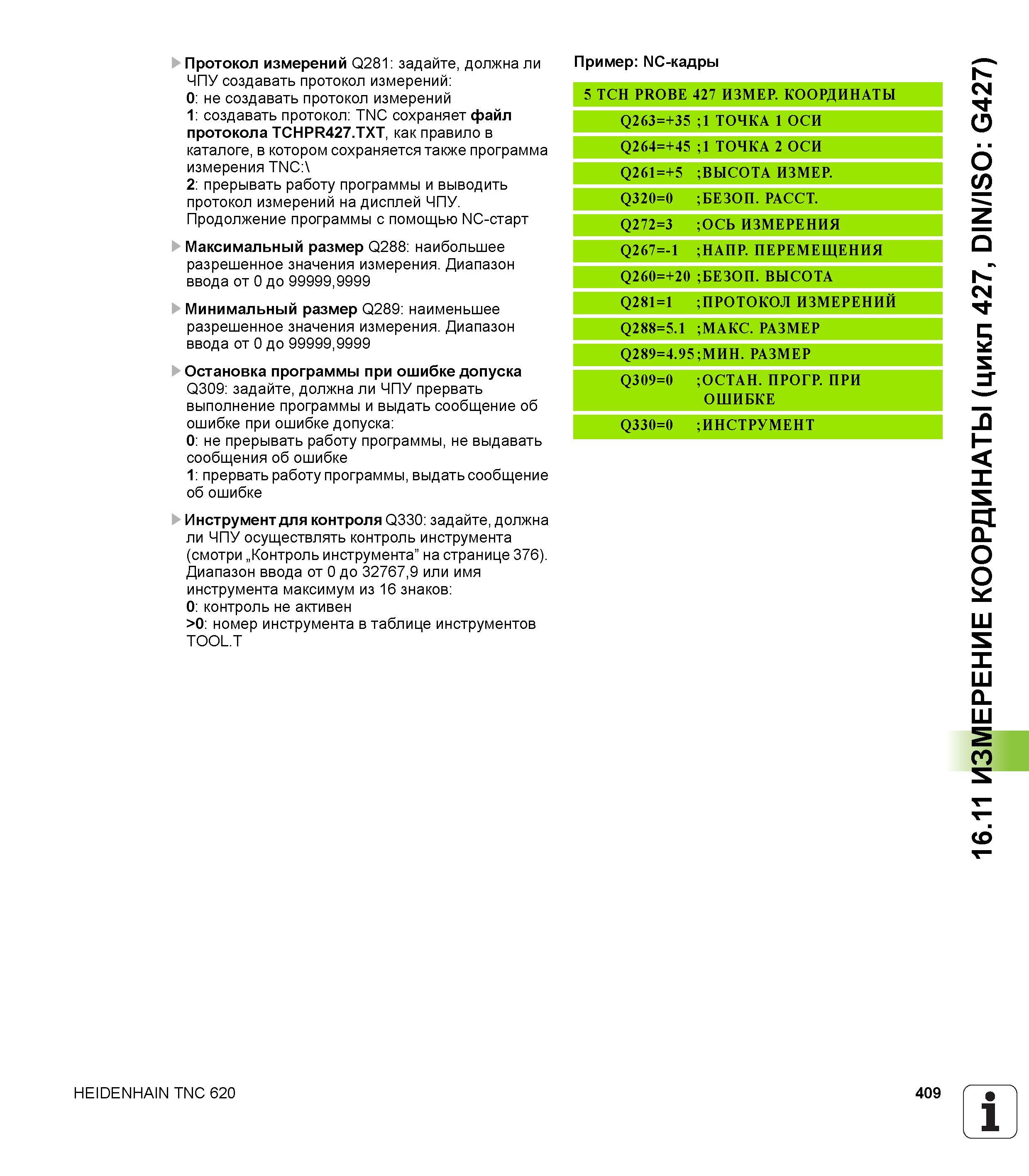

Протокол измерений Q281 задайте, должна ли ЧПУ создавать протокол измерений 0 не создавать протокол измерений 1 создавать протокол TNC сохраняет файл протокола TCHPR427.TXT, как правило в каталоге, в котором сохраняется также программа измерения TNC:\ 2 прерывать работу программы и выводить протокол измерений на дисплей ЧПУ. Продолжение программы с помощью NC-старт Максимальный размер Q288 наибольшее разрешенное значения измерения. Диапазон ввода от 0 до 99999,9999 Минимальный размер Q289 наименьшее разрешенное значения измерения. Диапазон ввода от 0 до 99999,9999 Остановка программы при ошибке допуска Q309 задайте, должна ли ЧПУ прервать выполнение программы и выдать сообщение об ошибке при ошибке допуска 0 не прерывать работу программы, не выдавать сообщения об ошибке 1 прервать работу программы, выдать сообщение об ошибке Инструмент для контроля Q330 задайте, должна ли чПУ осуществлять контроль инструмента (смотри „ Контроль инструмента” на странице 376). Диапазон ввода от 0 до 32767,9 или имя инструмента максимум из 16 знаков 0 контроль не активен >0 номер инструмента в таблице инструментов TOOL.T Пример NC-кадры 5 TCH PROBE 427 ИЗМЕР. КООРДИНАТЫ 5 + II 40 2 O' ;1 ТОЧКА 1 ОСИ Q264=+45 ;1 ТОЧКА 2 ОСИ Q261=+5 ;ВЫСОТА ИЗМЕР. Q320=0 ;БЕЗОП. РАССТ. Q272=3 ;ОСЬ ИЗМЕРЕНИЯ Q267=-1 ;НАПР. ПЕРЕМЕЩЕНИЯ 0 2 + = 0 6 2 Q А Т О С Ы В И О З Е ;Б Q281=1 ;ПРОТОКОЛ ИЗМЕРЕНИИ Q288=5.1 ;МАКС. РАЗМЕР 5 4. = 8 2 Q Р Е М З 2£ Н. И ;М Q309=0 ;ОСТАН. ПРОГР. ПРИ ОШИБКЕ Q330=0 ;ИНСТРУМЕНТ HEIDENHAIN TNC 620 409 1 16.11 ИЗМЕРЕНИЕ КООРДИНАТЫ (цикл 427, DIN/ISO G427)
