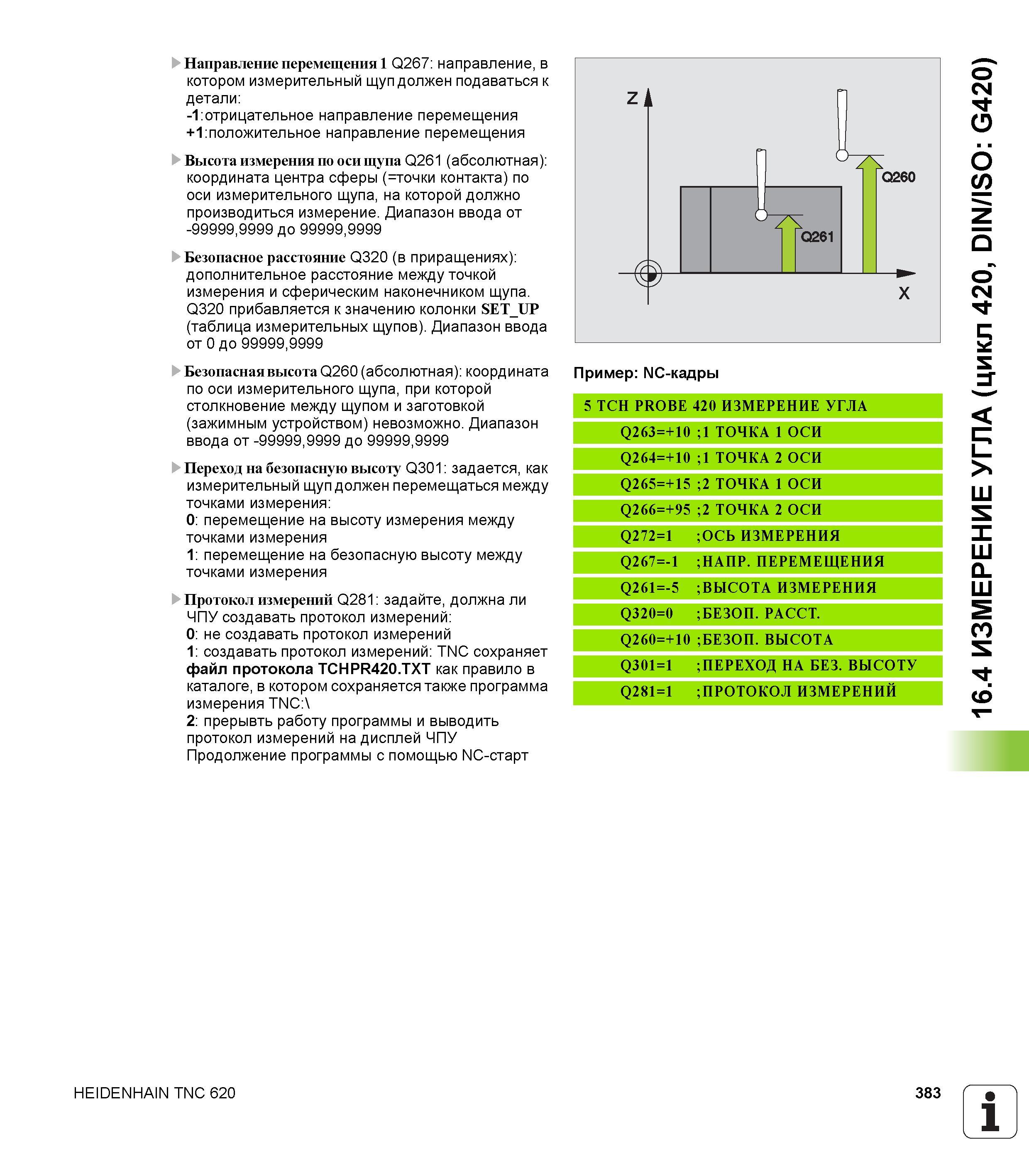

Направление перемещения 1 Q267 направление, в котором измерительный щуп должен подаваться к детали -1:отрицательное направление перемещения +1:положительное направление перемещения Высота измерения по оси щупа Q261 (абсолютная) координата центра сферы (=точки контакта) по оси измерительного щупа, на которой должно производиться измерение. Диапазон ввода от -99999,9999 до 99999,9999 Безопасное расстояние Q320 (в приращениях) дополнительное расстояние между точкой измерения и сферическим наконечником щупа. Q320 прибавляется к значению колонки SET_UP (таблица измерительных щупов). Диапазон ввода от 0 до 99999,9999 Безопасная высота Q260 (абсол ютная) координата по оси измерительного щупа, при которой столкновение между щупом и заготовкой (зажимным устройством) невозможно. Диапазон ввода от -99999,9999 до 99999,9999 Переход на безопасную высоту Q301 задается, как измерительный щуп должен перемещаться между точками измерения 0 перемещение на высоту измерения между точками измерения 1 перемещение на безопасную высоту между точками измерения Протокол измерений Q281 задайте, должна ли ЧПУ создавать протокол измерений 0 не создавать протокол измерений 1 создавать протокол измерений TNC сохраняет файл протокола TCHPR420.TXT как правило в каталоге, в котором сохраняется также программа измерения TNC:\ 2 прерывть работу программы и выводить протокол измерений на дисплей ЧПУ Продолжение программы с помощью NC-старт Пример NC-кадры 5 TCH PROBE 420 ИЗМЕРЕНИЕ УГЛА Q263=+10 ;1 ТОЧКА 1 ОСИ Q264=+10 ;1 ТОЧКА 2 ОСИ Q265=+15 ;2 ТОЧКА 1 ОСИ 5 + = 6 6 2 Q ;2 ТОЧКА 2 ОСИ Q272=1 ;ОСЬ ИЗМЕРЕНИЯ Q267=-1 ;НАПР. ПЕРЕМЕЩЕНИЯ Q261=-5 ;ВЫСОТА ИЗМЕРЕНИЯ Q320=0 ;БЕЗОП. РАССТ. Q260=+10 ;БЕЗОП. ВЫСОТА Q301=1 ;ПЕРЕХОД НА БЕЗ. ВЫСОТУ Q281=1 ;ПРОТОКОЛ ИЗМЕРЕНИИ HEIDENHAIN TNC 620 383 1 16.4 ИЗМЕРЕНИЕ УГЛА (цикл 420, DIN/ISO G420)
