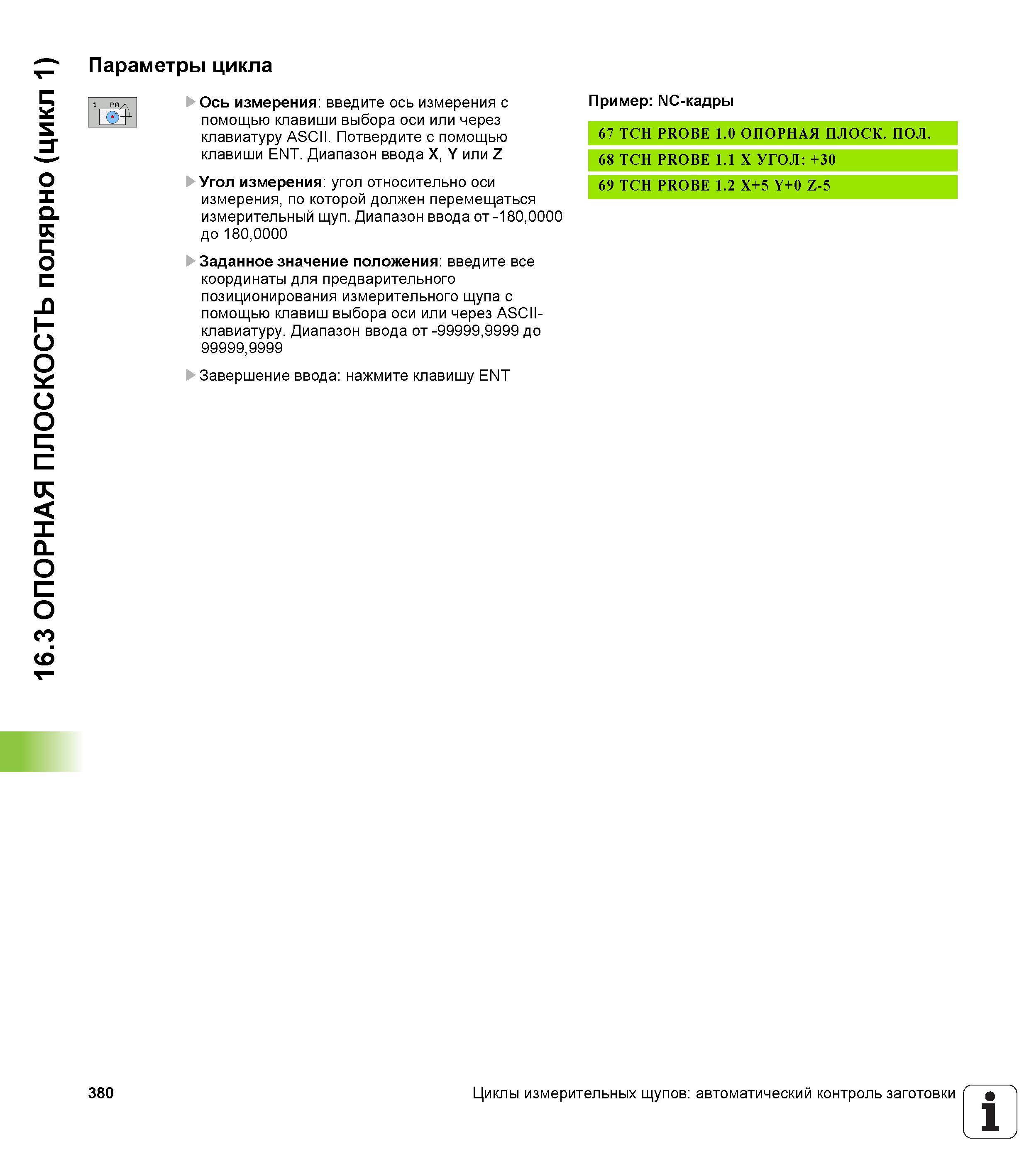

16.3 ОПОРНАЯ ПЛОСКОСТЬ полярно (цикл 1) Параметры цикла 380 Ось измерения введите ось измерения с помощью клавиши выбора оси или через клавиатуру ASCII. Потвердите с помощью клавиши ENT. Диапазон ввода X, Y или Z Угол измерения угол относительно оси измерения, по которой должен перемещаться измерительный щуп. Диапазон ввода от -180,0000 до 180,0000 Заданное значение положения введите все координаты для предварительного позиционирования измерительного щупа с помощью клавиш выбора оси или через ASCII-клавиатуру. Диапазон ввода от -99999,9999 до 99999,9999 Завершение ввода нажмите клавишу ENT Пример NC-кадры Циклы измерительных щупов автоматический контроль заготовки 1
