382 Руководство пользователя HEIDENHAIN TNC 620 Программирование циклов ЧПУ Стр.382

Руководство HEIDENHAIN TNC 620 Программирование циклов 2011 Стр. 382 0382 Lab2u

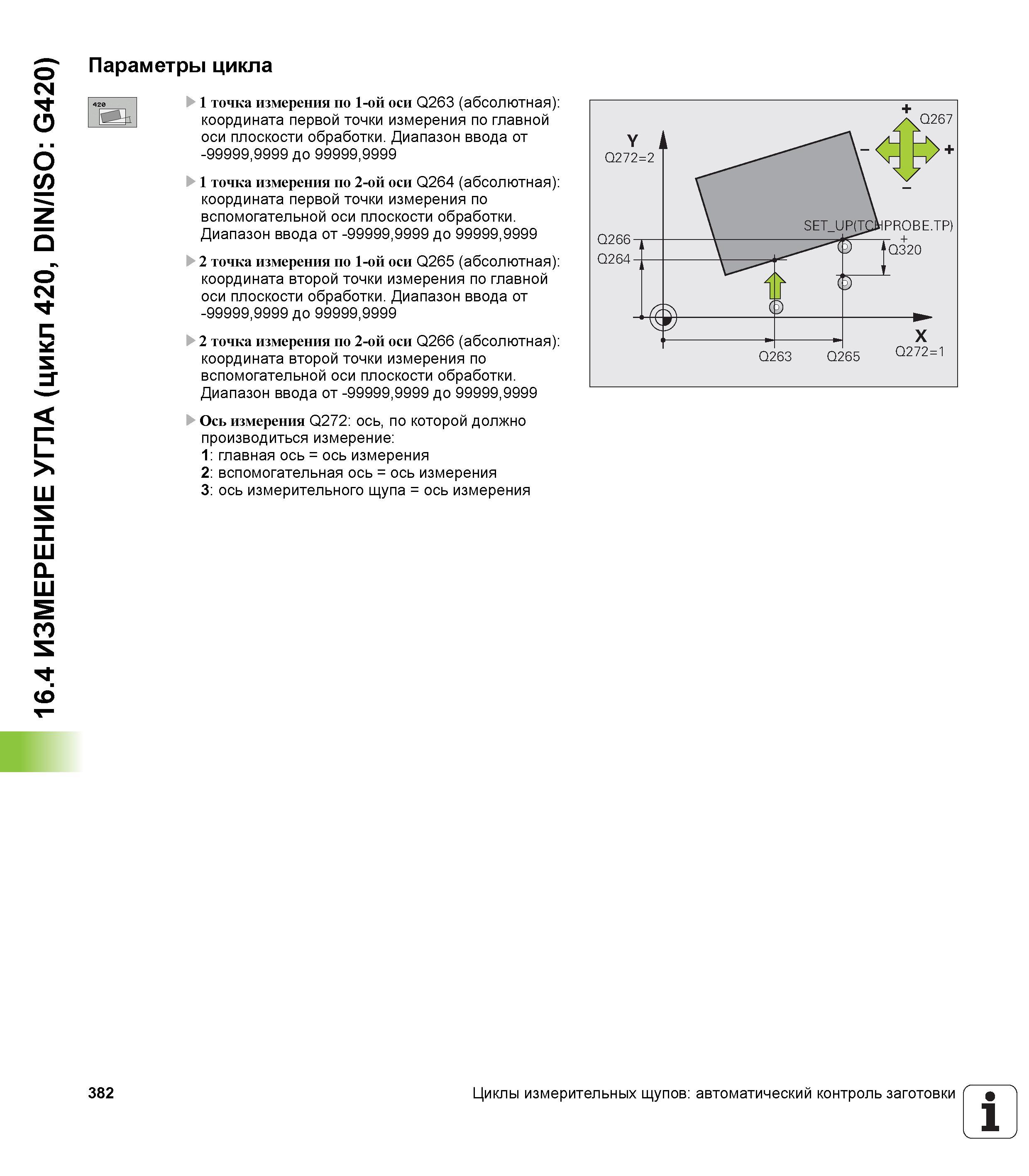

16.4 ИЗМЕРЕНИЕ УГЛА (цикл 420, DIN/ISO G420) Параметры цикла 1 точка измерения по 1-ой оси Q263 (абсолютная) координата первой точки измерения по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 1 точка измерения по 2-ой оси Q264 (абсолютная) координата первой точки измерения по вспомогательной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 2 точка измерения по 1-ой оси Q265 (абсолютная) координата второй точки измерения по главной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 2 точка измерения по 2-ой оси Q266 (абсолютная) координата второй точки измерения по вспомогательной оси плоскости обработки. Диапазон ввода от -99999,9999 до 99999,9999 Ось измерения Q272 ось, по которой должно производиться измерение главная ось = ось измерения вспомогательная ось = ось измерения ось измерительного щупа = ось измерения 382 Циклы измерительных щупов автоматический контроль заготовки 1
