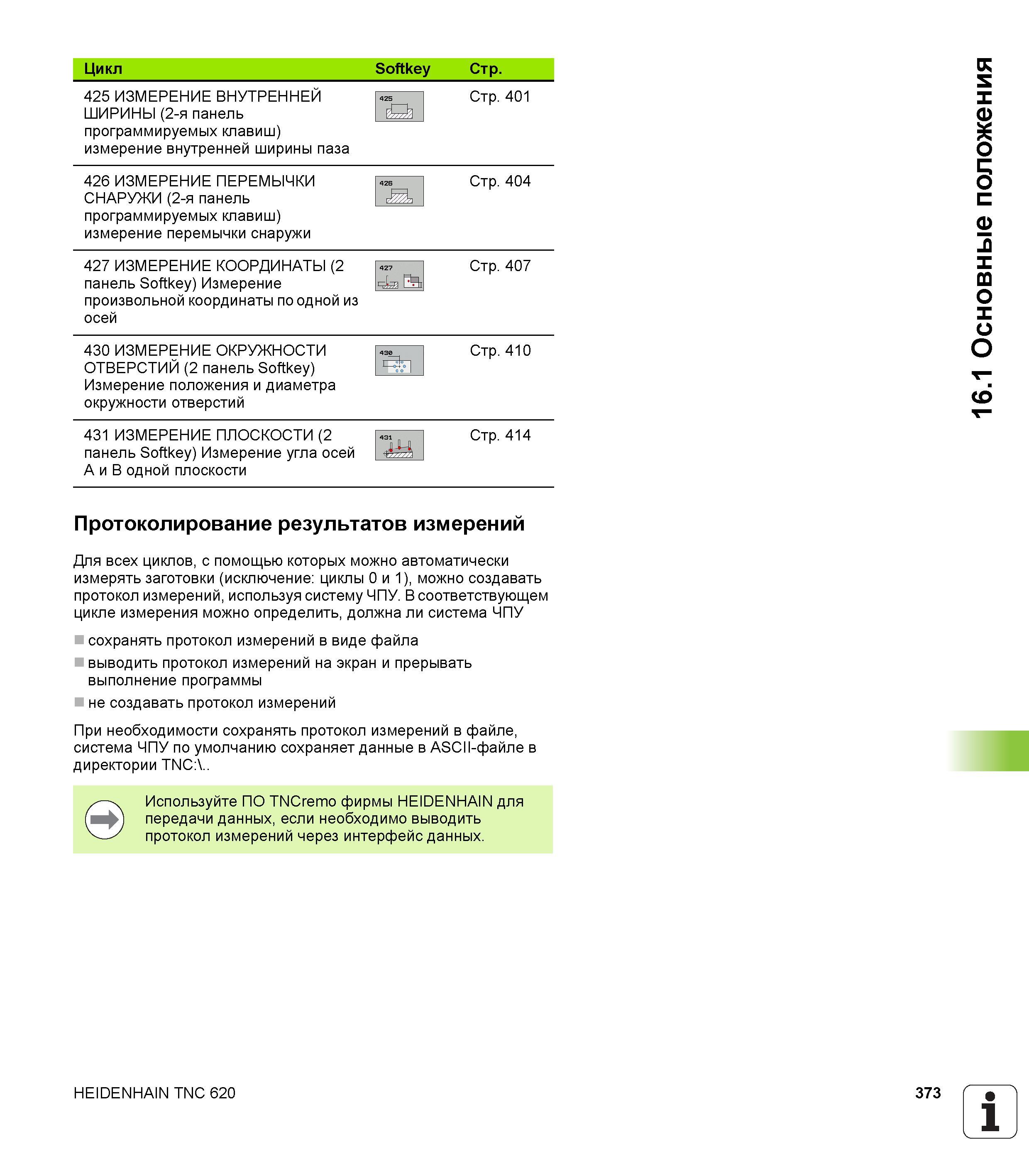

Цикл Softkey Стр. 425 ИЗМЕРЕНИЕ ВНУТРЕННЕЙ ШИРИНЫ (2-я панель программируемых клавиш) измерение внутренней ширины паза Стр. 401 426 ИЗМЕРЕНИЕ ПЕРЕМЫЧКИ СНАРУЖИ (2-я панель программируемых клавиш) измерение перемычки снаружи Стр. 404 427 ИЗМЕРЕНИЕ КООРДИНАТЫ (2 панель Softkey) Измерение произвольной координаты по одной из осей Стр. 407 430 ИЗМЕРЕНИЕ ОКРУЖНОСТИ ОТВЕРСТИЙ (2 панель Softkey) Измерение положения и диаметра окружности отверстий Стр. 410 431 ИЗМЕРЕНИЕ ПЛОСКОСТИ (2 панель Softkey) Измерение угла осей A и B одной плоскости Стр. 414 Протоколирование результатов измерений Для всех циклов, с помощью которых можно автоматически измерять заготовки (исключение циклы 0 и 1), можно создавать протокол измерений, используя систему ЧПУ. В соответствующем цикле измерения можно определить, должна ли система ЧПУ сохранять протокол измерений в виде файла выводить протокол измерений на экран и прерывать выполнение программы не создавать протокол измерений При необходимости сохранять протокол измерений в файле, система ЧПУ по умолчанию сохраняет данные в ASCII-файле в директории TNC:\.. Используйте ПО TNCremo фирмы HEIDENHAIN для передачи данных, если необходимо выводить протокол измерений через интерфейс данных. HEIDENHAIN TNC 620 373 1 16.1 Основные положения
