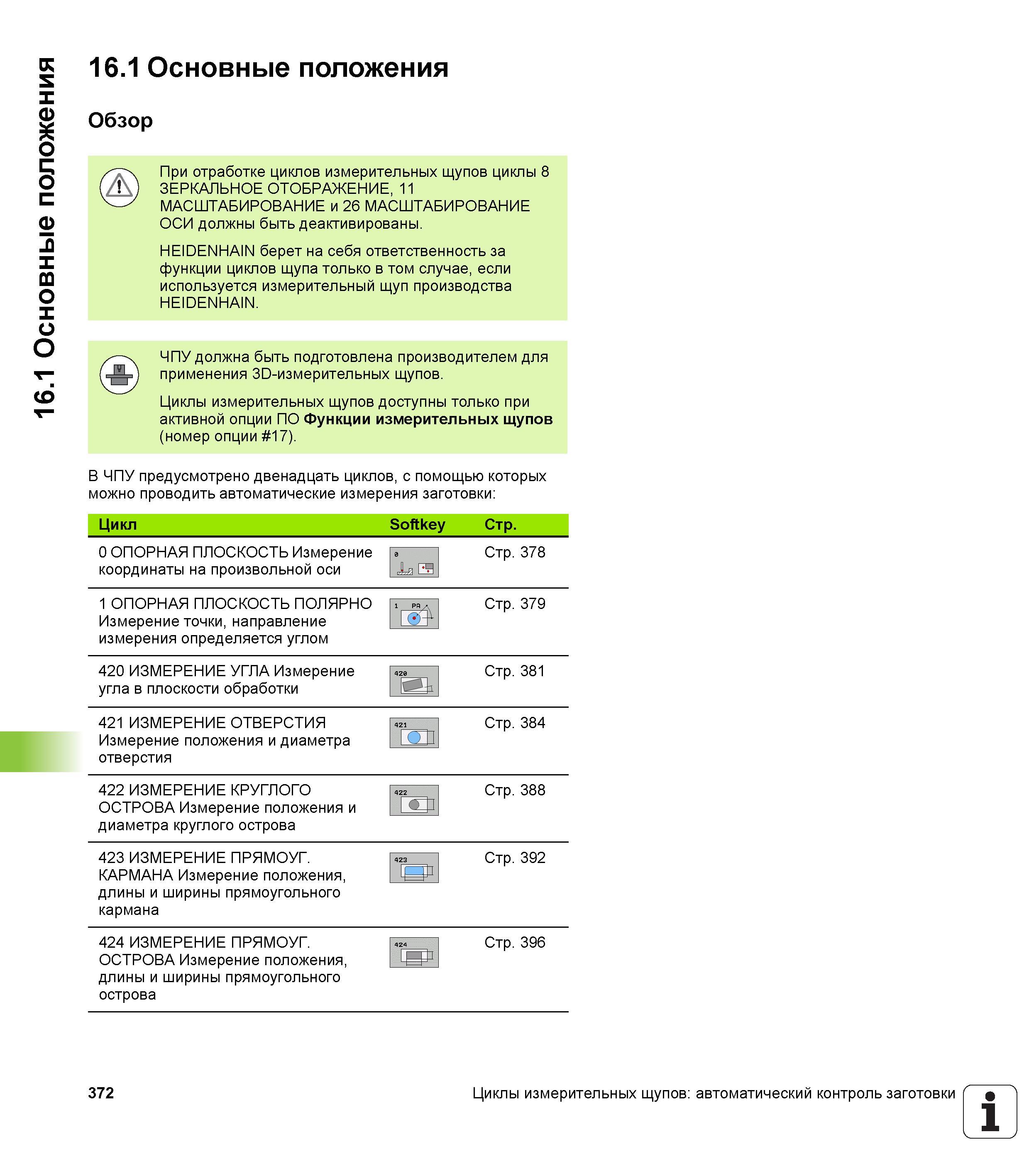

16.1 Основные положения 16.1 Основные положения Обзор При отработке циклов измерительных щупов циклы 8 ЗЕРКАЛЬНОЕ ОТОБРАЖЕНИЕ, 11 МАСШТАБИРОВАНИЕ и 26 МАСШТАБИРОВАНИЕ ОСИ должны быть деактивированы. HEIDENHAIN берет на себя ответственность за функции циклов щупа только в том случае, если используется измерительный щуп производства HEIDENHAIN. ЧПУ должна быть подготовлена производителем для применения SD-измерительных щупов. Циклы измерительных щупов доступны только при активной опции ПО Функции измерительных щупов (номер опции 17). В ЧПУ предусмотрено двенадцать циклов, с помощью которых можно проводить автоматические измерения заготовки Цикл Softkey Стр. 0 ОПОРНАЯ ПЛОСКОСТЬ Измерение координаты на произвольной оси Стр. 378 1 ОПОРНАЯ ПЛОСКОСТЬ ПОЛЯРНО Измерение точки, направление измерения определяется углом Стр. 379 420 ИЗМЕРЕНИЕ УГЛА Измерение угла в плоскости обработки Стр. 381 421 ИЗМЕРЕНИЕ ОТВЕРСТИЯ Измерение положения и диаметра отверстия Стр. 384 422 ИЗМЕРЕНИЕ КРУГЛОГО ОСТРОВА Измерение положения и диаметра круглого острова Стр. 388 423 ИЗМЕРЕНИЕ ПРЯМОУГ. КАРМАНА Измерение положения, длины и ширины прямоугольного кармана Стр. 392 424 ИЗМЕРЕНИЕ ПРЯМОУГ. ОСТРОВА Измерение положения, длины и ширины прямоугольного острова Стр. 396 372 Циклы измерительных щупов автоматический контроль заготовки 1
