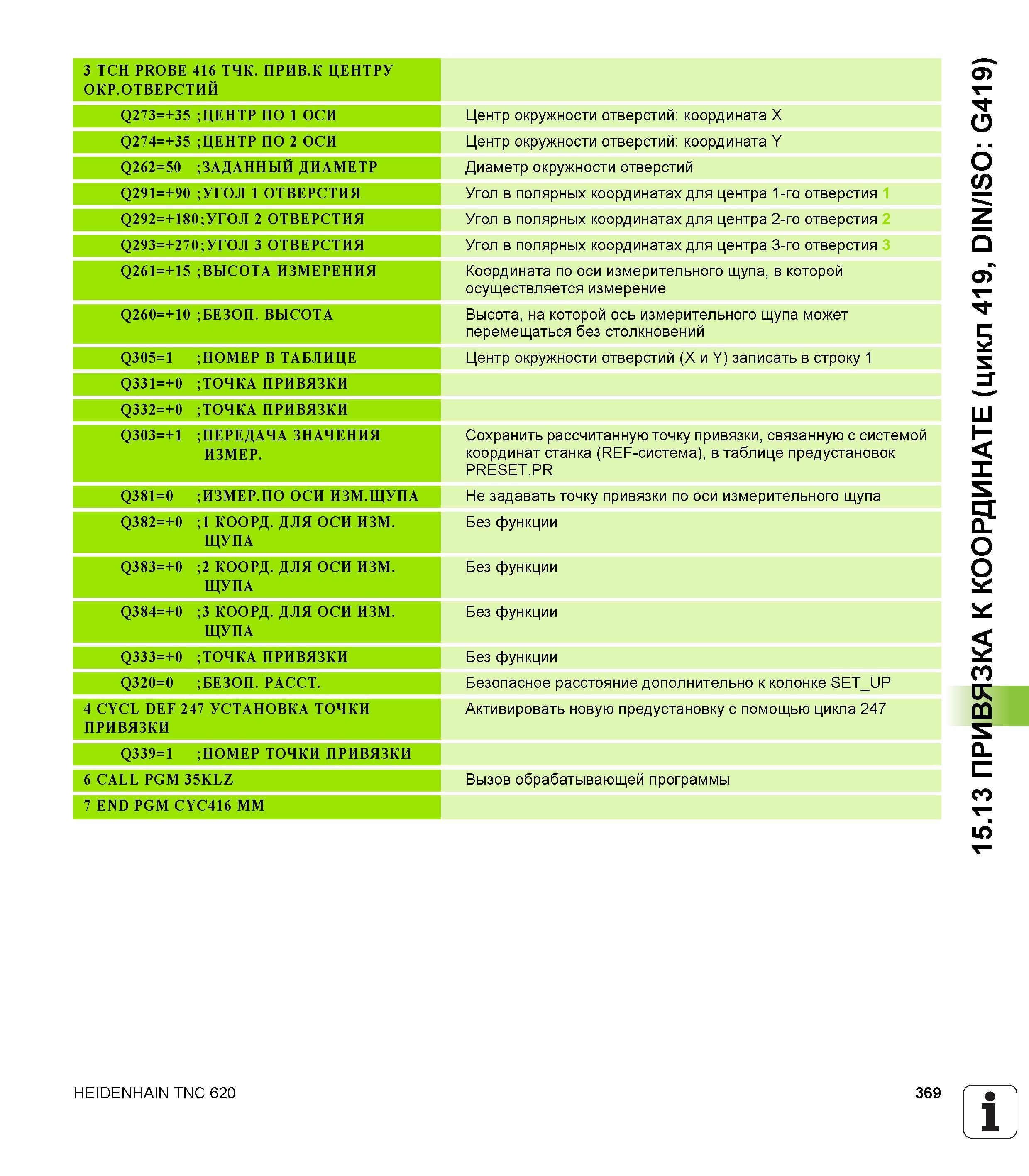

3 TCH PROBE 416 ТЧК. ПРИВ.К ЦЕНТРУ ОКР. ОТВЕРСТИЙ Q273=+35 ;ЦЕНТР ПО 1 ОСИ Q274=+35 ;ЦЕНТР ПО 2 ОСИ Q262=50 ;ЗАДАННЫЙ ДИАМЕТР Q291=+90 ;УГОЛ 1 ОТВЕРСТИЯ Q292=+180;УГОЛ 2 ОТВЕРСТИЯ Q293=+270;УГОЛ 3 ОТВЕРСТИЯ Q261=+15 ;ВЫСОТА ИЗМЕРЕНИЯ Q260=+10 ;БЕЗОП. ВЫСОТА Q305=1 ;НОМЕР В ТАБЛИЦЕ Q331=+0 ; ТОЧКА ПРИВЯЗКИ Q332=+0 ; ТОЧКА ПРИВЯЗКИ Q303=+1 ;ПЕРЕДАЧА ЗНАЧЕНИЯ ИЗМЕР. Q381=0 ;ИЗМЕР.ПО ОСИ ИЗМ. ЩУПА Q382=+0 ;1 КООРД. ДЛЯ ОСИ ИЗМ. ЩУПА Q383=+0 ;2 КООРД. ДЛЯ ОСИ ИЗМ. ЩУПА Q384=+0 ;3 КООРД. ДЛЯ ОСИ ИЗМ. ЩУПА Q333=+0 ; ТОЧКА ПРИВЯЗКИ Q320=0 ;БЕЗОП. РАССТ. 4 CYCL DEF 247 УСТАНОВКА ТОЧКИ ПРИВЯЗКИ Q339=1 ;НОМЕР ТОЧКИ ПРИВЯЗКИ 6 CALL PGM 35KLZ 7 END PGM CYC416 ММ Центр окружности отверстий координата X Центр окружности отверстий координата Y Диаметр окружности отверстий Угол в полярных координатах для центра 1-го отверстия 1 Угол в полярных координатах для центра 2-го отверстия 2 Угол в полярных координатах для центра 3-го отверстия 3 Координата по оси измерительного щупа, в которой осуществляется измерение Высота, на которой ось измерительного щупа может перемещаться без столкновений Центр окружности отверстий (X и Y) записать в строку 1 Сохранить рассчитанную точку привязки, связанную с системой координат станка (REF-система), в таблице предустановок PRESET.PR Не задавать точку привязки по оси измерительного щупа Без функции Без функции Без функции Без функции Безопасное расстояние дополнительно к колонке SET_UP Активировать новую предустановку с помощью цикла 247 Вызов обрабатывающей программы HEIDENHAIN TNC 620 369 1 15.13 ПРИВЯЗКА К КООРДИНАТЕ (цикл 419, DIN/ISO G419)
