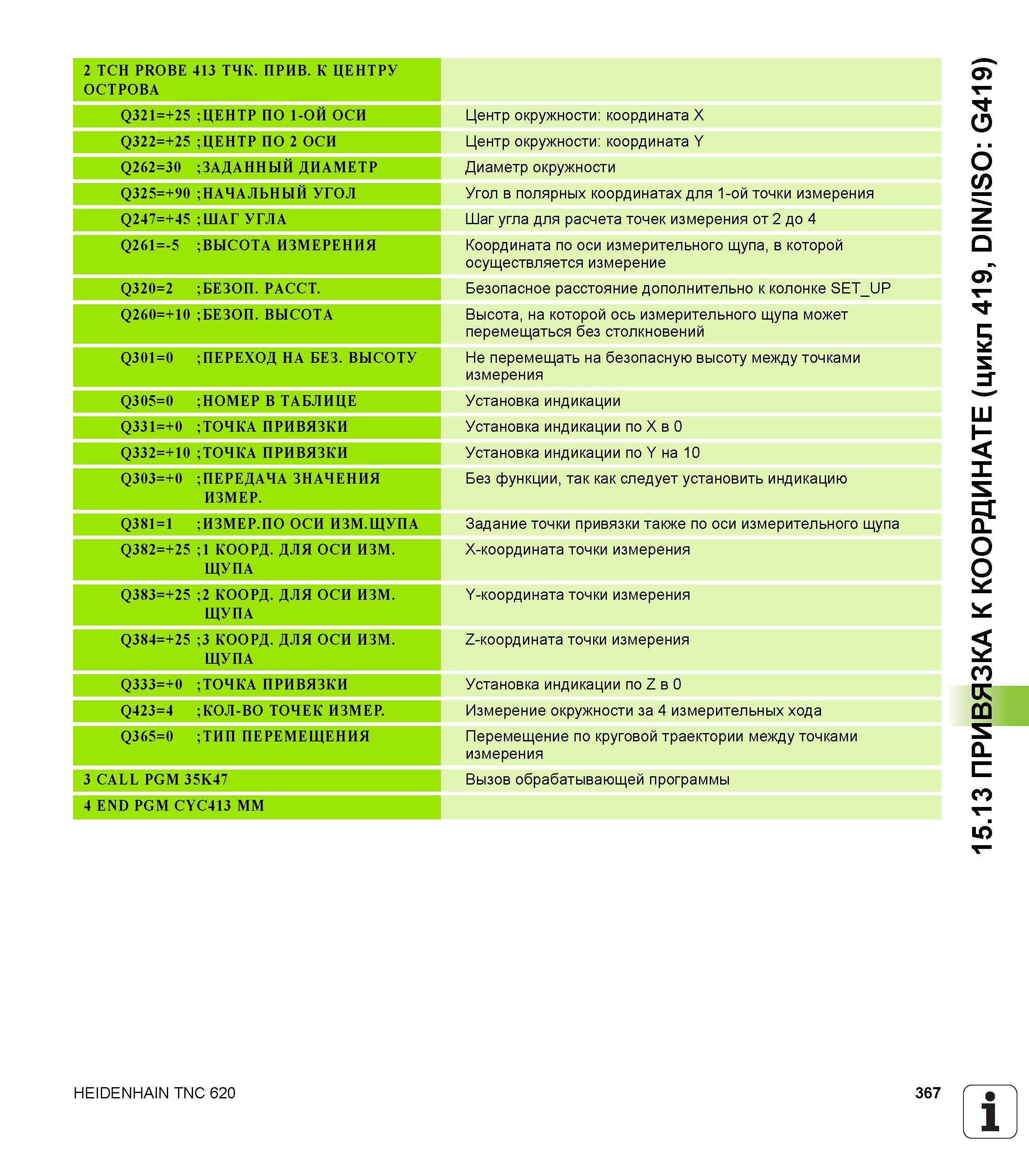

2 TCH PROBE 413 ТЧК. ПРИВ. К ЦЕНТРУ ОСТРОВА Q321=+25 ;ЦЕНТР ПО 1-ОИ ОСИ Центр окружности координата X Q322=+25 ;ЦЕНТР ПО 2 ОСИ Центр окружности координата Y Q262=30 ЗАДАННЫЙ ДИАМЕТР Диаметр окружности Q325=+90 ;НАЧАЛЬНЫЙ УГОЛ Угол в полярных координатах для 1-ой точки измерения Q247=+45 ;ШАГ УГЛА Шаг угла для расчета точек измерения от 2 до 4 Q261=-5 ВЫСОТА ИЗМЕРЕНИЯ Координата по оси измерительного щупа, в которой осуществляется измерение Q320=2 БЕЗОП. РАССТ. Безопасное расстояние дополнительно к колонке SET_UP Q260=+10 ;БЕЗОП. ВЫСОТА Высота, на которой ось измерительного щупа может перемещаться без столкновений Q301=0 ПЕРЕХОД НА БЕЗ. ВЫСОТУ Не перемещать на безопасную высоту между точками измерения Q305=0 НОМЕР В ТАБЛИЦЕ Установка индикации Q331=+0 ТОЧКА ПРИВЯЗКИ Установка индикации по X в 0 0 +1 = 2 3 3 Q ТОЧКА ПРИВЯЗКИ Установка индикации по Y на 10 Q303=+0 ПЕРЕДАЧА ЗНАЧЕНИЯ ИЗМЕР. Без функции, так как следует установить индикацию Q381=1 ИЗМЕР.ПО ОСИ ИЗМ.ЩУПА Задание точки привязки также по оси измерительного щупа Q382=+25 ;1 КООРД. ДЛЯ ОСИ ИЗМ. ЩУПА X-координата точки измерения Q383=+25 ;2 КООРД. ДЛЯ ОСИ ИЗМ. ЩУПА Y-координата точки измерения Q384=+25 ;3 КООРД. ДЛЯ ОСИ ИЗМ. ЩУПА Z-координата точки измерения Q333=+0 ТОЧКА ПРИВЯЗКИ Установка индикации по Z в 0 Q423=4 КОЛ-ВО ТОЧЕК ИЗМЕР. Измерение окружности за 4 измерительных хода Q365=0 ТИП ПЕРЕМЕЩЕНИЯ Перемещение по круговой траектории между точками измерения 3 CALL PGM 35K47 Вызов обрабатывающей программы 4 END PGM CYC413 ММ HEIDENHAIN TNC 620 367 1 4 _ 15.13 ПРИВЯЗКА К КООРДИНАТЕ (цикл 419, DIN/ISO G419)
