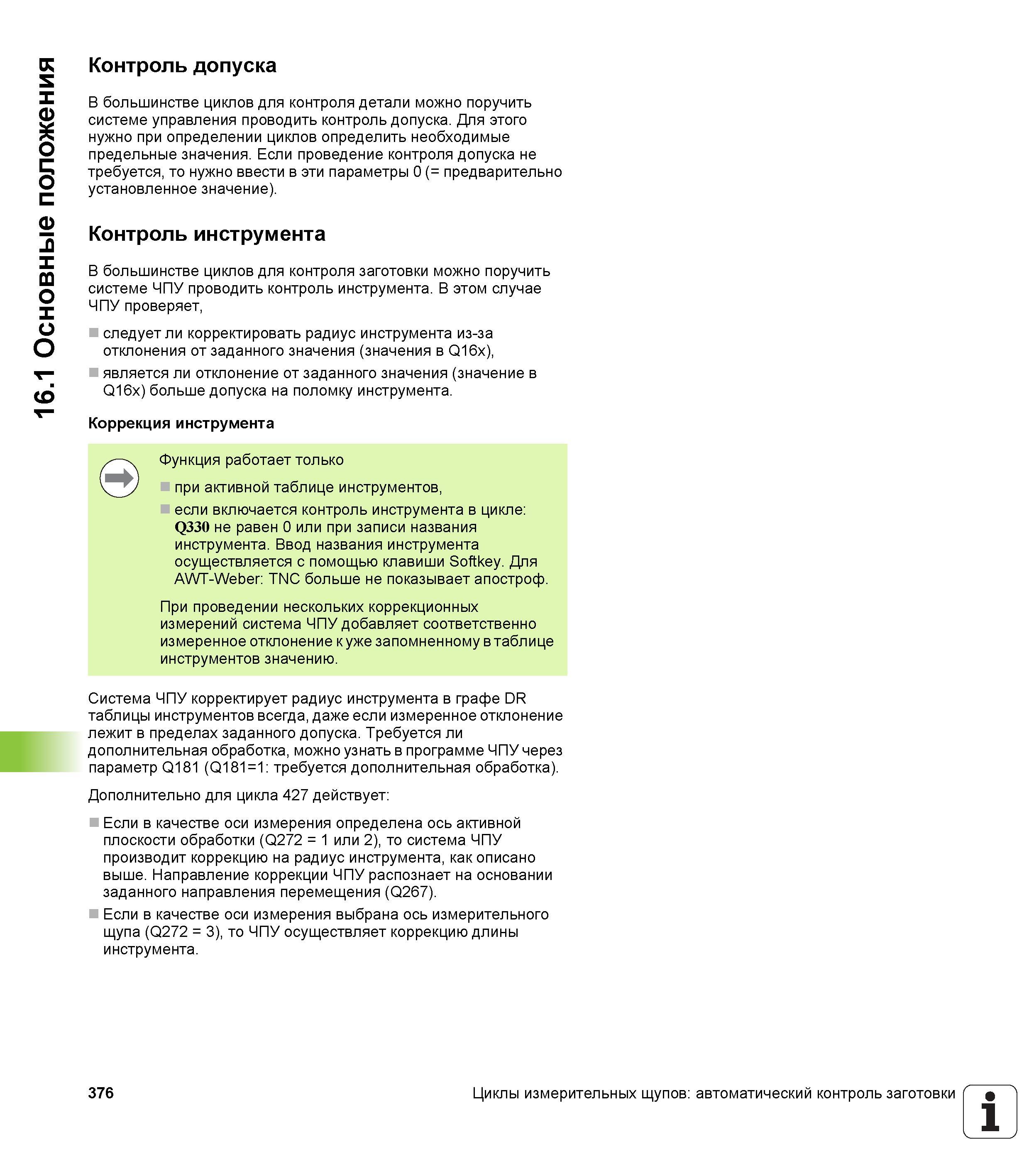

16.1 Основные положения Контроль допуска В большинстве циклов для контроля детали можно поручить системе управления проводить контроль допуска. Для этого нужно при определении циклов определить необходимые предельные значения. Если проведение контроля допуска не требуется, то нужно ввести в эти параметры 0 (= предварительно установленное значение). Контроль инструмента В большинстве циклов для контроля заготовки можно поручить системе ЧПУ проводить контроль инструмента. В этом случае ЧПУ проверяет, следует ли корректировать радиус инструмента из-за отклонения от заданного значения (значения в Q16x), является ли отклонение от заданного значения (значение в Q16x) больше допуска на поломку инструмента. Коррекция инструмента Функция работает только при активной таблице инструментов, если включается контроль инструмента в цикле Q330 не равен 0 или при записи названия инструмента. Ввод названия инструмента осуществляется с помощью клавиши Softkey. Для AWT-Weber TNC больше не показывает апостроф. При проведении нескольких коррекционных измерений система ЧПУ добавляет соответственно измеренное отклонение к уже запомненному в таблице инструментов значению. Система ЧПУ корректирует радиус инструмента в графе DR таблицы инструментов всегда, даже если измеренное отклонение лежит в пределах заданного допуска. Требуется ли дополнительная обработка, можно узнать в программе ЧПУ через параметр Q181 (Q181=1 требуется дополнительная обработка). Дополнительно для цикла 427 действует Если в качестве оси измерения определена ось активной плоскости обработки (Q272 = 1 или 2), то система ЧПУ производит коррекцию на радиус инструмента, как описано выше. Направление коррекции ЧПУ распознает на основании заданного направления перемещения (Q267). Если в качестве оси измерения выбрана ось измерительного щупа (Q272 = 3), то ЧПУ осуществляет коррекцию длины инструмента. 376 Циклы измерительных щупов автоматический контроль заготовки 1
