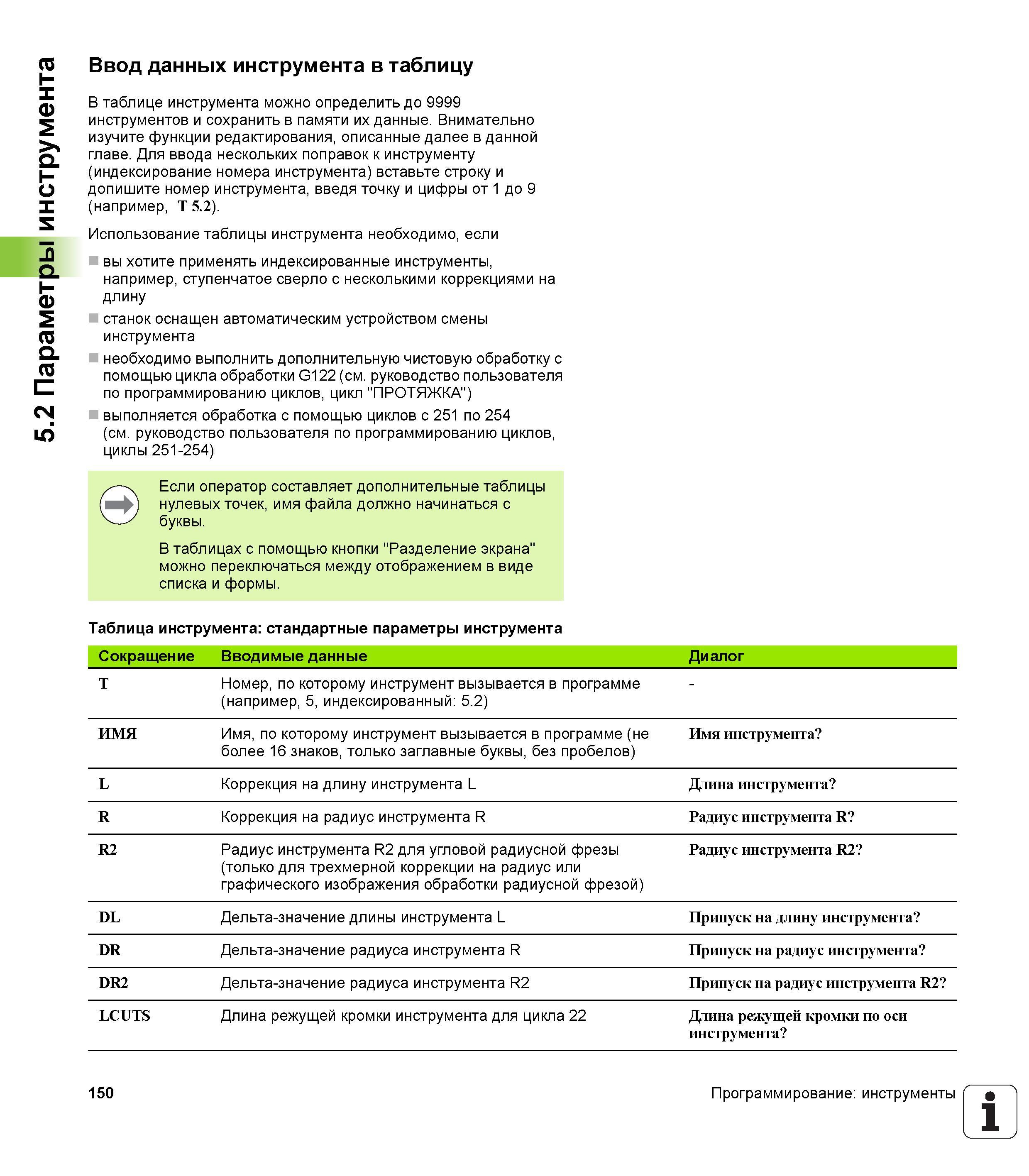

Ввод данных металлорежущего инструмента в таблицу Heidenhain TNC 620 В данной таблице инструмента можно определить до 9999 инструментов и сохранить в памяти их данные. Внимательно изучите функции редактирования описанные далее в данной главе. Для ввода нескольких поправок к инструменту (индексирование номера инструмента) вставьте строку и допишите номер инструмента введя точку и цифры от 1 до 9 (например T 5.2). Использование таблицы инструмента необходимо если вы хотите применять индексированные инструменты например ступенчатое сверло с несколькими коррекциями на длину станок оснащен автоматическим устройством смены инструмента необходимо выполнить дополнительную чистовую обработку с помощью цикла обработки G122 (см. руководство пользователя по программированию циклов цикл "ПРОТЯЖКА") выполняется обработка с помощью циклов с 251 по 254 (см. руководство пользователя по программированию циклов циклы 251-254) Если оператор составляет дополнительные таблицы нулевых точек имя файла должно начинаться с буквы. В таблицах с помощью кнопки "Разделение экрана" можно переключаться между отображением в виде списка и формы. Таблица инструмента стандартные параметры инструмента Сокращение Вводимые данные Диалог T Номер по которому инструмент вызывается в программе (например 5 индексированный 5.2) - ИМЯ Имя по которому инструмент вызывается в программе (не более 16 знаков только заглавные буквы без пробелов) Имя инструмента L Коррекция на длину инструмента L Длина инструмента R Коррекция на радиус инструмента R Радиус инструмента R R2 Радиус инструмента R2 для угловой радиусной фрезы (только для трехмерной коррекции на радиус или графического изображения обработки радиусной фрезой) Радиус инструмента R2 DL Дельта-значение длины инструмента L Припуск на длину инструмента DR Дельта-значение радиуса инструмента R Припуск на радиус инструмента DR2 Дельта-значение радиуса инструмента R2 Припуск на радиус инструмента R2 LCUTS Длина режущей кромки инструмента для цикла 22 Длина режущей кромки по оси инструмента 150 Программирование инструменты 1 5.2 Параметры инструмента
